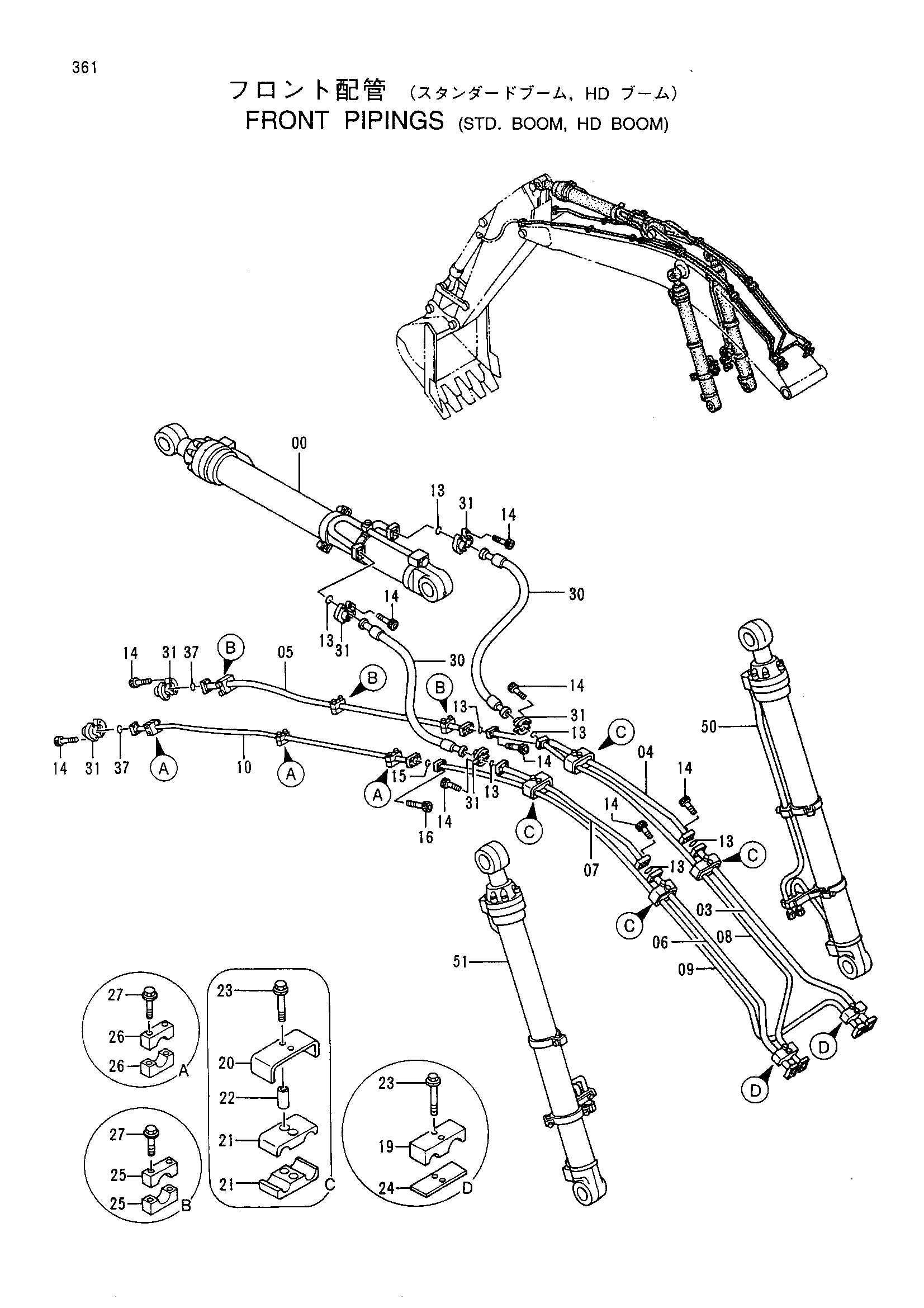

Передний трубопроводы (STD. стрела, HD стрела) — HITACHI EX400-3C
Заводская схема «Передний трубопроводы (STD. стрела, HD стрела)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310243 | Гидроцилиндр рукояти | 1 |
| 03 | 8055572 | Трубка | 1 |
| 04 | 8055573 | Трубка | 1 |
| 05 | 8055574 | Трубка | 1 |
| 06 | 8055575 | Трубка | 1 |
| 07 | 8055576 | Трубка | 1 |
| 08 | 8055577 | Трубка | 1 |
| 09 | 7026617 | Трубка | 1 |
| 10 | 8055578 | Трубка | 1 |
| 13 | 4508805 | Уплотнительное кольцо | 7 |
| 14 | M341450 | Болт с внутренним шестигранником | 36 |
| 15 | 966993 | Уплотнительное кольцо | 1 |
| 16 | M341240 | Болт с внутренним шестигранником | 4 |
| 19 | 4249565 | Хомут трубки | 2 |
| 20 | 4304481 | Хомут трубки | 4 |
| 21 | 4304482 | Хомут | 8 |
| 22 | 4304539 | Проставка | 8 |
| 23 | J011285 | Болт с шайбой | 12 |
| 24 | 4346877 | Проставка | 2 |
| 25 | 4334364 | Хомут трубки | 6 |
| 26 | 4334363 | Хомут трубки | 6 |
| 27 | J011285 | Болт с шайбой | 12 |
| 30 | 4311057 | Шланг | 2 |
| 31 | 4089703 | Разъёмный фланец | 12 |
| 37 | 4508805 | Уплотнительное кольцо | 2 |
| 50 | 4310241 | Гидроцилиндр стрелы (правый) | 1 |
| 51 | 4310242 | Гидроцилиндр стрелы (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
