Гидроцилиндр ковша — HITACHI EX400-3C

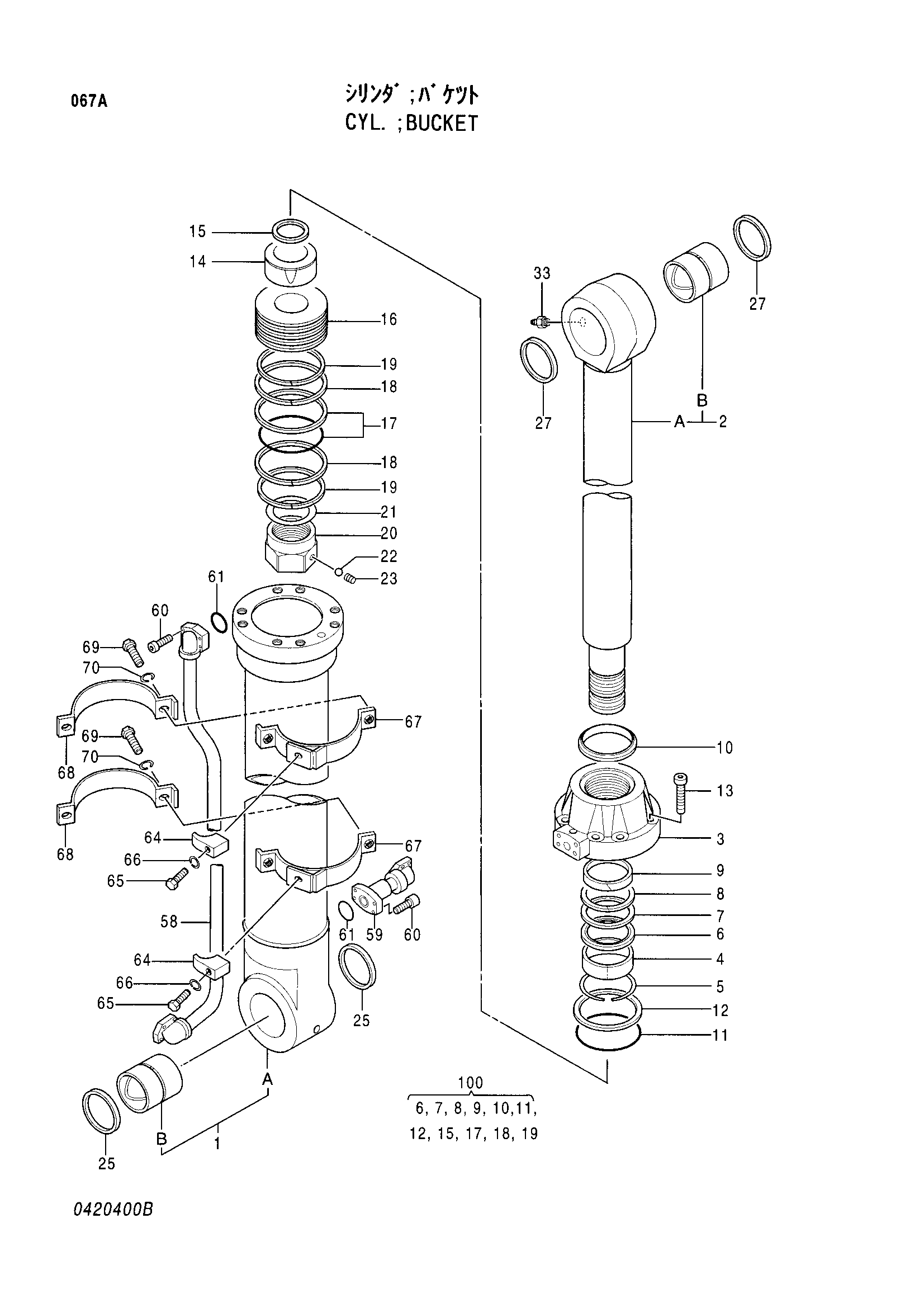

Заводская схема «Гидроцилиндр ковша» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4310244	Гидроцилиндр ковша	1
1-41	4340513	Гидроцилиндр.(пипелесс)	1
1	0420401	Труба гидроцилиндра в сборе	1
1B	0352905	Втулка пальца	1
2	0420402	Шток поршня в сборе	1
2B	0420102	Втулка пальца	1
3	0420105	Головка гидроцилиндра	1
4	0352704	Втулка	1
5	0133103	Стопорное кольцо	1
6	0352705	Уплотнительное кольцо	1
7	0352706	U-образная манжета	1
8	0352707	Опорное кольцо	1
9	0460004	Направляющее кольцо	1
10	0352709	Грязесъёмное кольцо	1
11	A811160	Уплотнительное кольцо	1
12	4170546	Опорное кольцо	1
13	0352716	Болт с внутренним шестигранником	8
14	0420106	Амортизирующий подшипник	1
15	0420113	Уплотнение	1
16	0420108	Поршень	1
17	4170547	Кольцо уплотнение в сборе	1
18	0420109	Направляющее кольцо	2
19	0259307	Направляющее кольцо	2
20	0352713	Гайка	1
21	0352714	Регулировочная шайба	1
22	0104404	Шарик	1
23	0352715	Установочный винт	1
25	0420403	Грязесъёмное кольцо	2
27	0420110	Грязесъёмное кольцо	2
33	J75481	Пресс-маслёнка	1
58	0420404	Трубка	1
59	0420405	Соединение	1
60	0150616	Болт с внутренним шестигранником	8
61	984614	Уплотнительное кольцо	2
64	0309219	Хомут трубки	2
65	0237417	Болт	2
66	0208516	Пружинная шайба	2
67	0352719	Лента	2
68	0352721	Лента	2
69	0408815	Болт	4
70	0325913	Шайба	4
100	4340620	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
