Удлинённый рукоять 4.9M — HITACHI EX400-3C

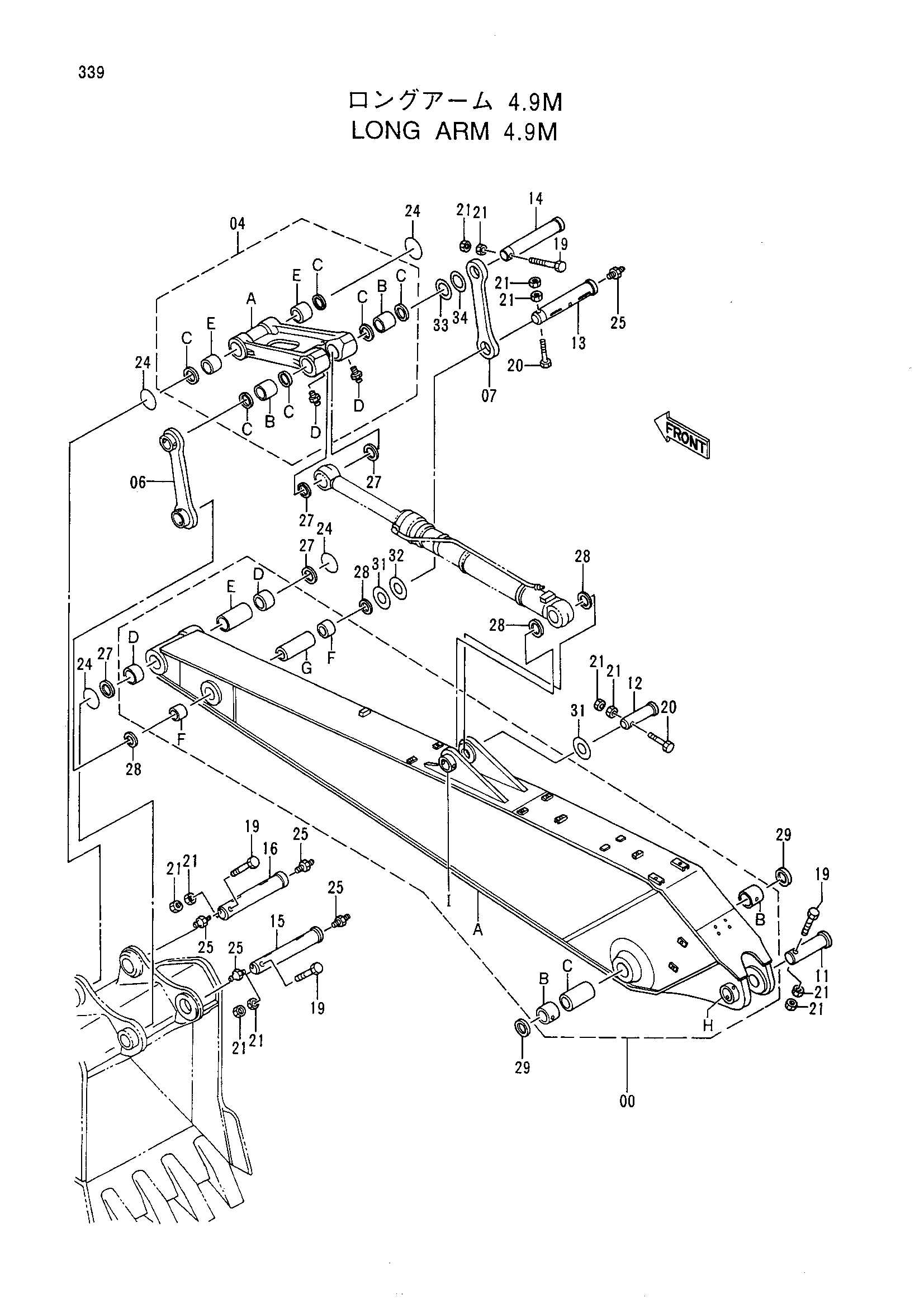

Заводская схема «Удлинённый рукоять 4.9M» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9138843 | Рукоять | 1 |
| 00A | 5004521 | Рукоять удлинённый | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 4334122 | Проставка | 1 |
| 00D | 3062204 | Втулка | 2 |
| 00E | 4313282 | Проставка | 1 |
| 00F | 3026076 | Втулка | 2 |
| 00G | 4143371 | Проставка | 1 |
| 00H | 4205110 | Ограничитель | 1 |
| 00I | 4067720 | Ограничитель | 1 |
| 04 | 8050126 | Тяга в сборе | 1 |
| 04A | 1016304 | Тяга | 1 |
| 04B | 3037259 | Втулка | 2 |
| 04C | 4074008 | Пылезащитное уплотнение | 6 |
| 04D | J75481 | Пресс-маслёнка | 2 |
| 04E | 3065065 | Втулка | 2 |
| 06 | 8050397 | Тяга | 1 |
| 07 | 3055521 | Тяга | 1 |
| 11 | 3038825 | Палец | 1 |
| 12 | 3026126 | Палец | 1 |
| 13 | 3037539 | Палец | 1 |
| 14 | 3037540 | Палец | 1 |
| 15 | 3041580 | Палец | 1 |
| 16 | 3041581 | Палец | 1 |
| 19 | M222005 | Болт | 4 |
| 20 | M222004 | Болт | 2 |
| 21 | J951020 | Гайка | 12 |
| 24 | 4100180 | Уплотнительное кольцо | 4 |
| 25 | J75481 | Пресс-маслёнка | 5 |
| 27 | 4074008 | Пылезащитное уплотнение | 4 |
| 28 | 4067901 | Пылезащитное уплотнение | 4 |
| 29 | 4251752 | Пылезащитное уплотнение | 2 |
| 31 | 4101281 | Регулировочная шайба 1.2 | 4 |
| 32 | 4142950 | Регулировочная шайба 2.3 | 1 |
| 33 | 4189839 | Регулировочная шайба 1.2 | 2 |
| 34 | 4189838 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
