Поддерживающий каток (STD. гусеница) — HITACHI EX400-3C

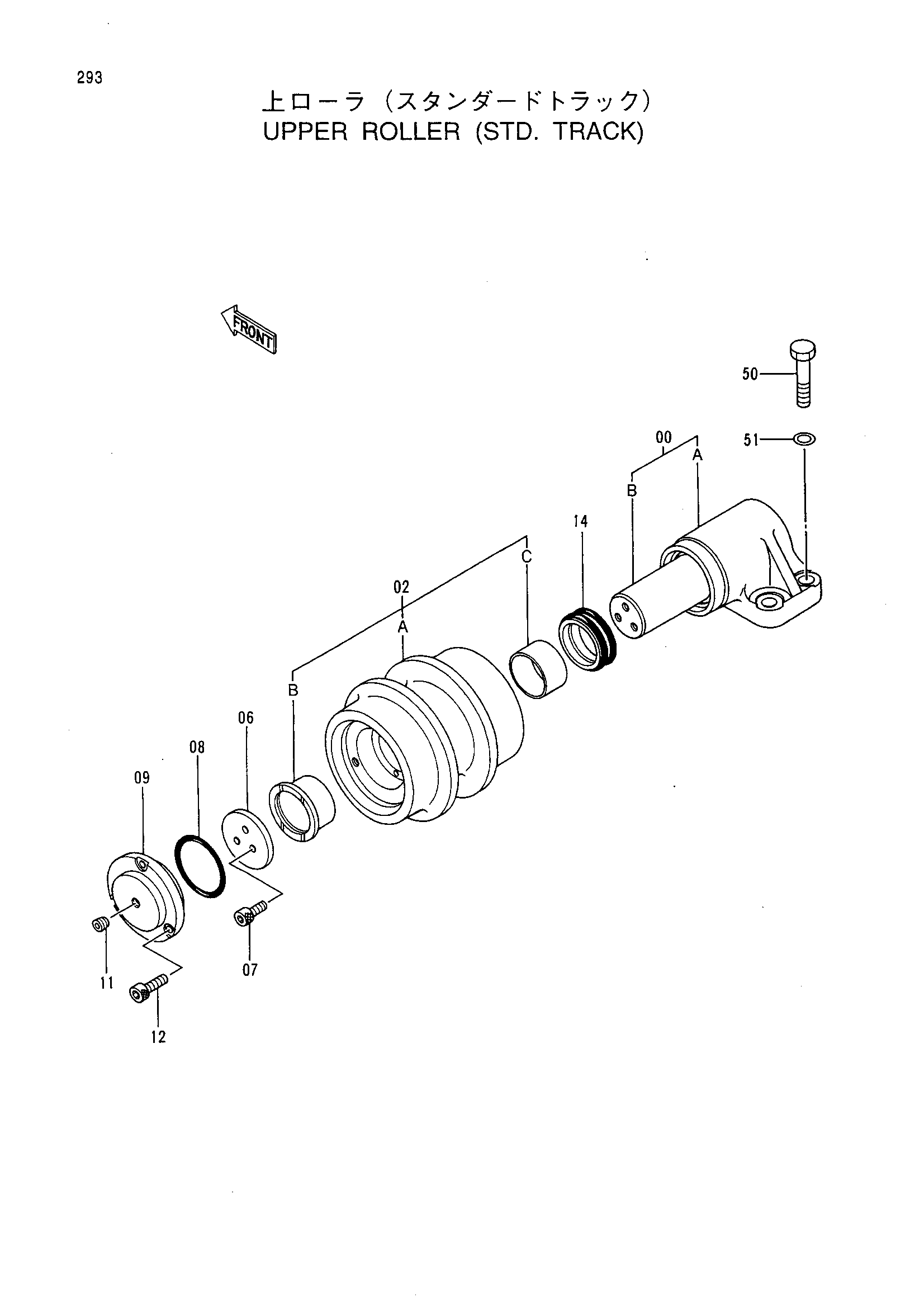

Заводская схема «Поддерживающий каток (STD. гусеница)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3076387 | Кронштейн в сборе | 1 |
| 00-14 | 4349516 | Поддерживающий каток в сборе | 4 |
| 02 | 9133539 | Каток в сборе | 1 |
| 02A | 2039630 | Ролик | 1 |
| 02B | 3034956 | Втулка | 1 |
| 02C | 3035706 | Втулка | 1 |
| 06 | 3076384 | Упорная пластина | 1 |
| 07 | M341018 | Болт с внутренним шестигранником | 3 |
| 08 | 3076388 | Уплотнительное кольцо | 1 |
| 09 | 2039631 | Крышка | 1 |
| 11 | 2039259 | Пробка | 1 |
| 12 | M341025 | Болт с внутренним шестигранником | 3 |
| 14 | 3076385 | Комплект уплотнений | 1 |
| 50 | J931860 | Болт | 16 |
| 51 | 4114406 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
