Пилотный трубопроводы (4-2) — HITACHI EX400-3C

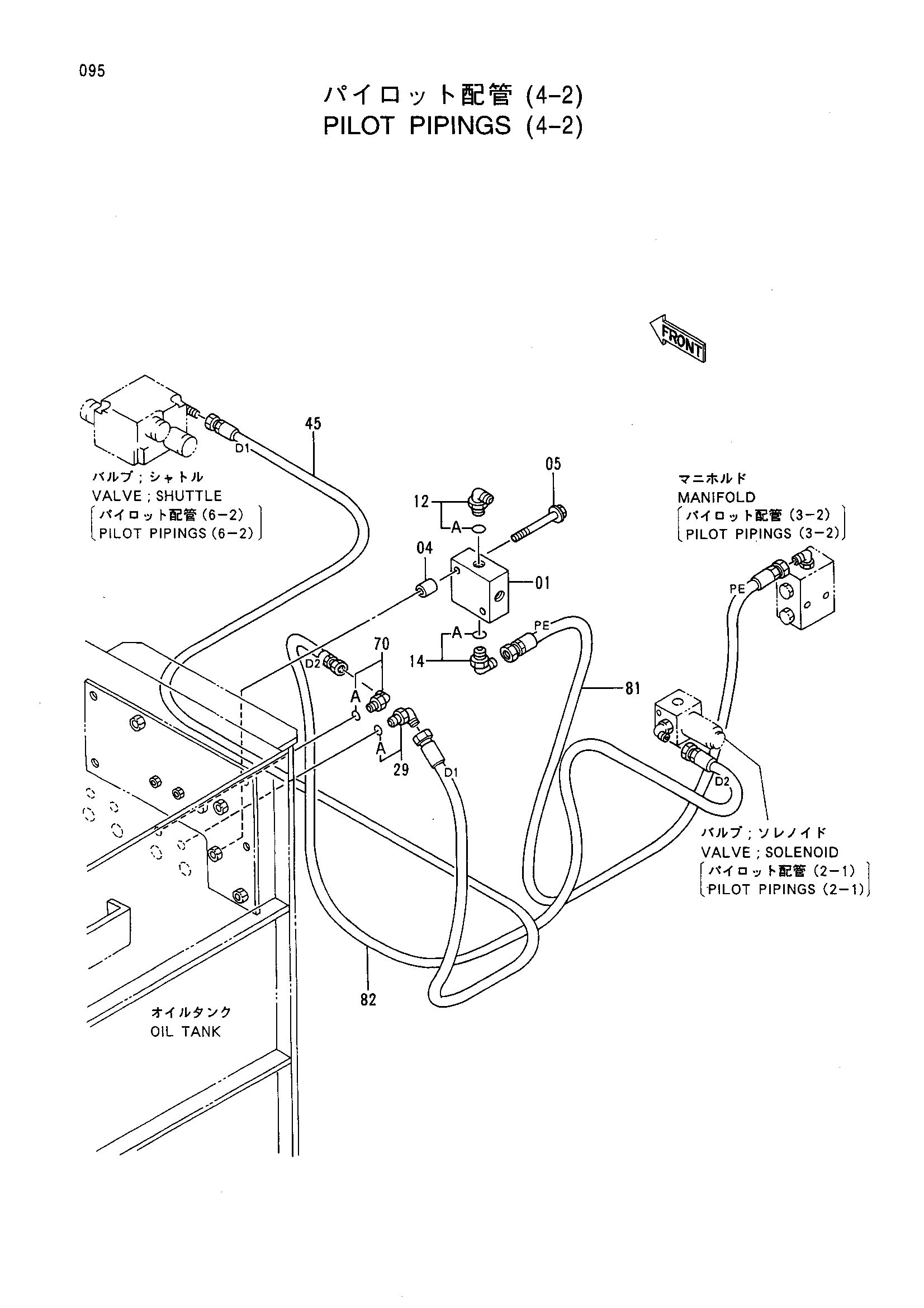

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9123033 | Обратный клапан | 1 |
| 04 | 4307797 | Проставка | 2 |
| 05 | J021075 | Болт с шайбой | 2 |
| 12 | 4154670 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4327907 | Шланг (D1) | 1 |
| 70 | 4193826 | Угловой штуцер | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4366759 | Шланг (PE) | 1 |
| 82 | 4366760 | Шланг (D2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
