Электрооборудование (2) <STD> — HITACHI EX400-3C

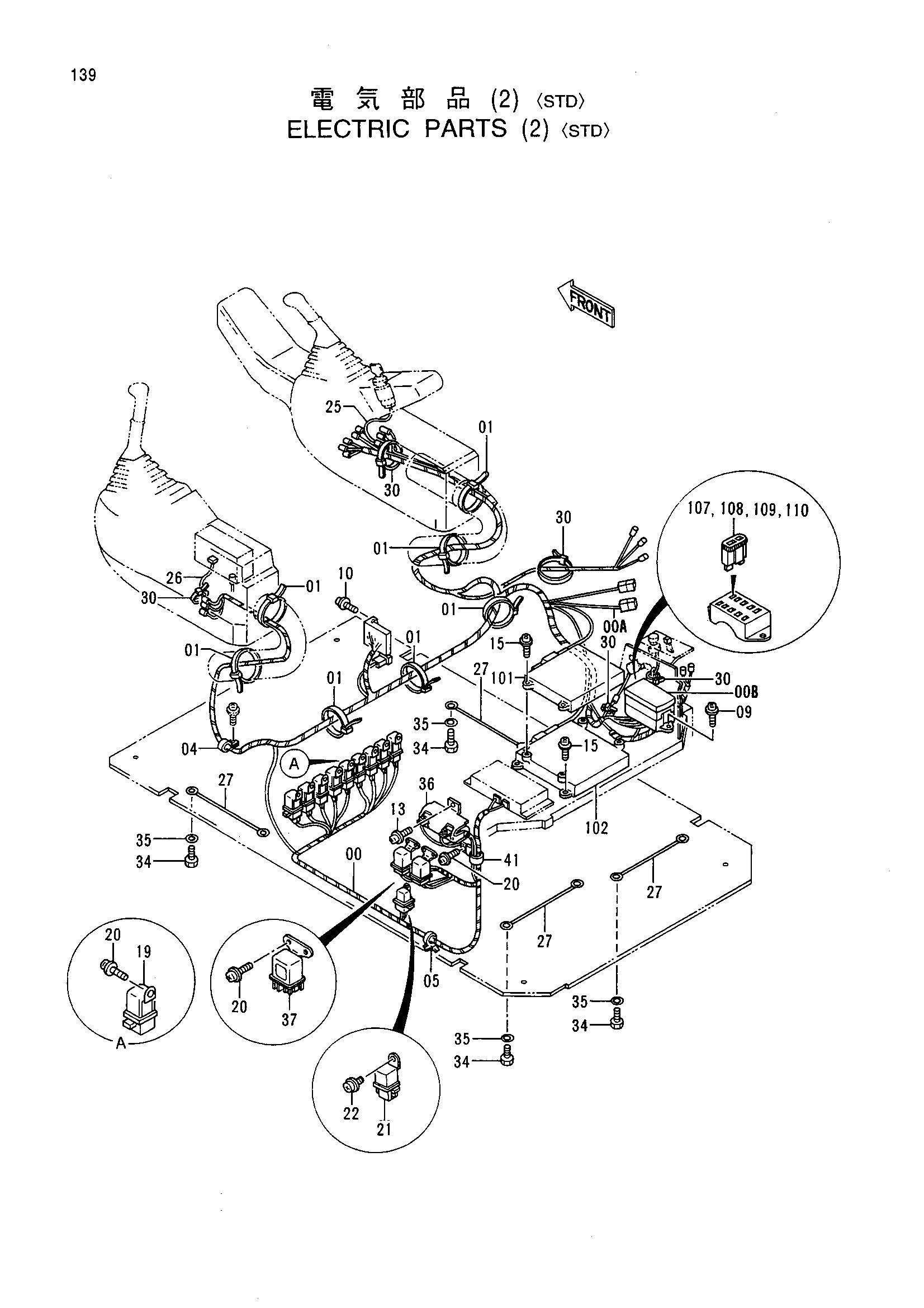

Заводская схема «Электрооборудование (2) <STD>» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001302 | Жгут проводов | 1 |
| 00A | 4288670 | Диод | 12 |
| 00B | 4376439 | Крышка | 1 |
| 01 | 4121859 | Ленточный зажим | 7 |
| 04 | 4190275 | Зажим | 1 |
| 05 | 4254600 | Зажим | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 2 |
| 13 | J460516 | Винт с шайбой | 2 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 9 |
| 20 | J460616 | Винт с шайбой | 1 |
| 21 | 4251588 | Реле | 1 |
| 22 | J460616 | Винт с шайбой | 1 |
| 25 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 26 | 4277941 | Жгут проводов провод(радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов провод(панель пола масса) | 4 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 34 | J901016 | Болт | 4 |
| 35 | A590110 | Плоская шайба | 4 |
| 36 | 4158761 | Резистор | 1 |
| 37 | 4251587 | Реле | 2 |
| 41 | 4100144 | Зажим | 1 |
| 101 | 9143297 | Блок EC | 1 |
| 102 | 9142477 | Блок PVC | 1 |
| 107 | 4249690 | Предохранитель (1A) | 4 |
| 108 | 4195593 | Предохранитель (5A) | 7 |
| 109 | 4195594 | Предохранитель (10A) | 6 |
| 110 | 4195596 | Предохранитель (20A) | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
