Поворот трубопроводы — HITACHI EX400-3C

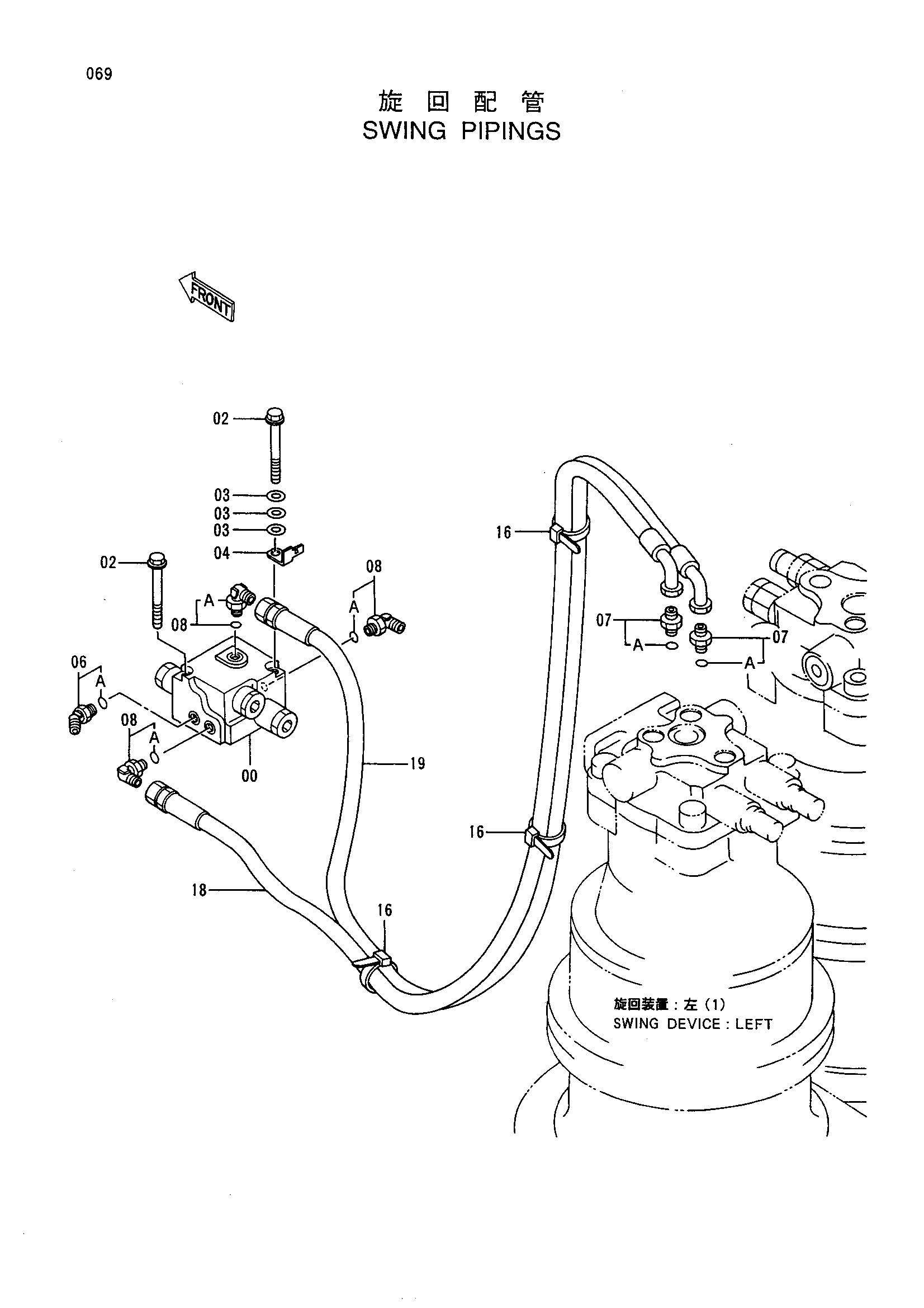

Заводская схема «Поворот трубопроводы» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4332731 | Клапан | 1 |
| 02 | J011000 | Болт с шайбой | 2 |
| 03 | A590110 | Плоская шайба | 3 |
| 04 | 4257159 | Кронштейн | 1 |
| 06 | 4193826 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200465 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4055311 | Ленточный зажим | 3 |
| 18 | 4327449 | Шланг | 1 |
| 19 | 4327450 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
