Пилотный трубопроводы (гидромолот) — HITACHI EX400-3C

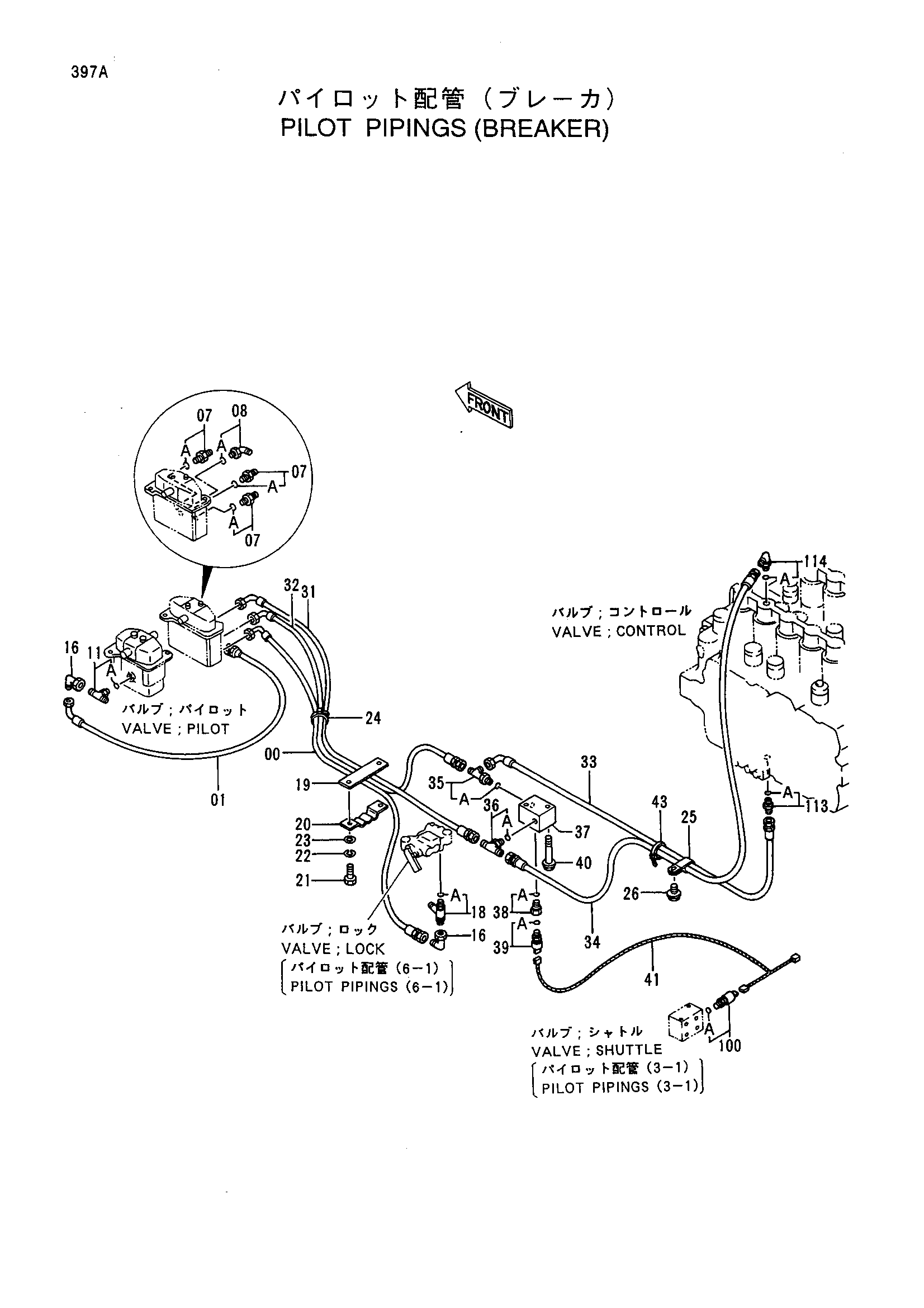

Заводская схема «Пилотный трубопроводы (гидромолот)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210340 | Нейлоновый шланг | 1 |
| 01 | 4210341 | Нейлоновый шланг | 1 |
| 07 | 4200467 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4156434 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208473 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4239976 | Унион S | 2 |
| 18 | 4225403 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9727637 | Пластина | 1 |
| 20 | 9727639 | Хомут шланга | 1 |
| 21 | J901035 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 24 | 4121859 | Ленточный зажим | 4 |
| 25 | 4190291 | Зажим | 1 |
| 26 | J011025 | Болт с шайбой | 1 |
| 31 | 4344221 | Нейлоновый шланг | 1 |
| 32 | 4283165 | Нейлоновый шланг | 1 |
| 33 | 4344302 | Нейлоновый шланг | 1 |
| 34 | 4344301 | Нейлоновый шланг | 1 |
| 35 | 4207300 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4208473 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4195759 | Челночный клапан | 1 |
| 38 | 4339737 | Переходник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4254563 | Выключатель давление | 1 |
| 39A | 4113154 | Уплотнительное кольцо | 1 |
| 40 | J011055 | Болт с шайбой | 2 |
| 41 | 4351684 | Жгут проводов | 1 |
| 43 | 4055312 | Ленточный зажим | 10 |
| 100 | 4254563 | Датчик давления | 1 |
| 100A | 4113154 | Уплотнительное кольцо | 1 |
| 113 | 4200466 | Адаптер | 1 |
| 113A | 4509180 | Уплотнительное кольцо | 1 |
| 114 | 4154671 | Угловой штуцер | 1 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
