Основной пипигс (1) — HITACHI EX400-3C

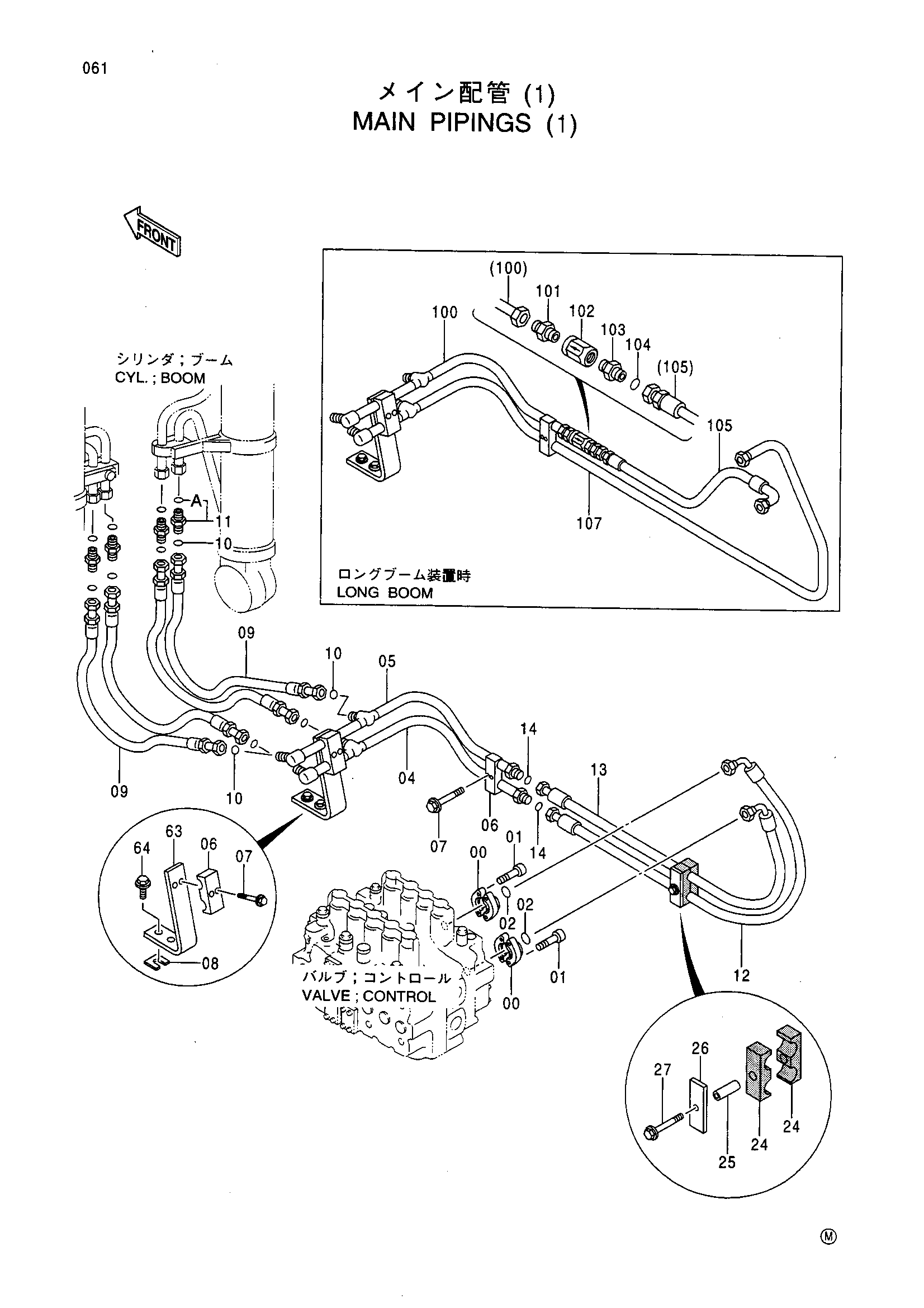

Заводская схема «Основной пипигс (1)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4089703 | Разъёмный фланец | 4 |
| 01 | M341445 | Болт с внутренним шестигранником | 8 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 04 | 8066121 | Трубка | 1 |
| 05 | 8066122 | Трубка | 1 |
| 06 | 4205816 | Хомут трубки | 2 |
| 07 | J011275 | Болт с шайбой | 4 |
| 08 | 4342680 | Пластина | 1 |
| 09 | 4308041 | Шланг | 4 |
| 10 | 4187328 | Уплотнительное кольцо | 8 |
| 11 | 4189535 | Адаптер | 4 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4369872 | Шланг | 1 |
| 13 | 4369871 | Шланг | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 2 |
| 24 | 4215878 | Хомут шланга | 2 |
| 25 | 4215879 | Проставка | 1 |
| 26 | 4215880 | Пластина | 1 |
| 27 | J011290 | Болт с шайбой | 1 |
| 63 | 3038898 | Кронштейн | 1 |
| 64 | J031240 | Болт с шайбой | 2 |
| 100 | 8062890 | Трубка(удлинённый стрела) | 1 |
| 101 | 4238881 | Адаптер S(удлинённый стрела) | 1 |
| 102 | 4241767 | Клапан словретур(удлинённый стрела) | 1 |
| 103 | 4241768 | Адаптер S(удлинённый стрела) | 1 |
| 104 | 4187329 | Уплотнительное кольцо(удлинённый стрела) | 1 |
| 105 | 4352076 | Шланг(удлинённый стрела) | 1 |
| 107 | 7032402 | Трубка(удлинённый стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
