Электрооборудование (4) — HITACHI EX400-3C

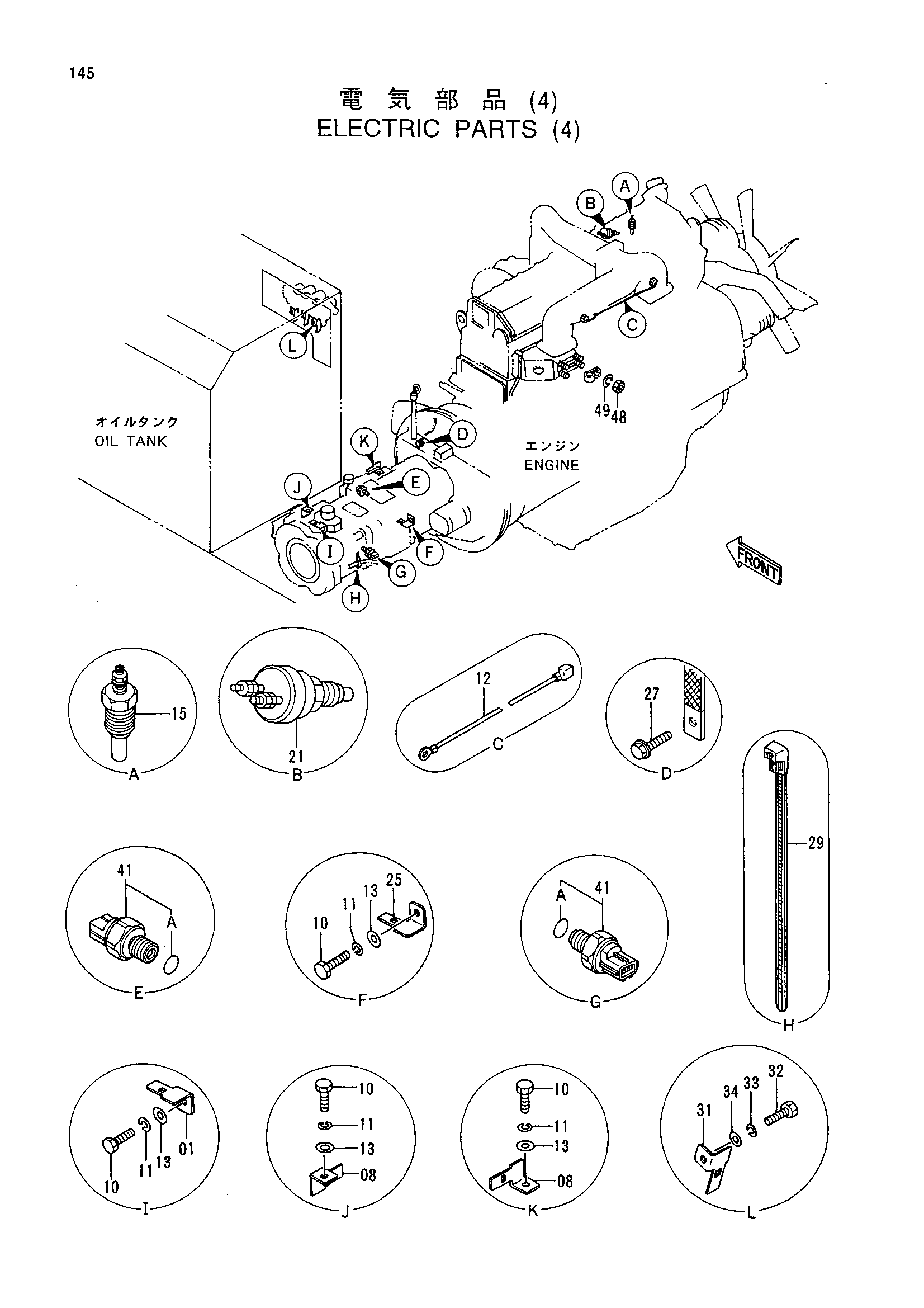

Заводская схема «Электрооборудование (4)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4252767 | Кронштейн | 3 |
| 10 | J900612 | Болт | 4 |
| 11 | A590906 | Пружинная шайба | 4 |
| 12 | 4274217 | Жгут проводов | 1 |
| 13 | A590106 | Плоская шайба | 4 |
| 15 | 4257129 | Блок | 1 |
| 21 | 4375390 | Выключатель термостатический | 1 |
| 25 | 4336874 | Кронштейн | 1 |
| 27 | J011020 | Болт с шайбой | 1 |
| 29 | 4055312 | Ленточный зажим | 8 |
| 31 | 4252767 | Кронштейн | 3 |
| 32 | J900612 | Болт | 3 |
| 33 | A590906 | Пружинная шайба | 3 |
| 34 | A590106 | Плоская шайба | 3 |
| 41 | 4355012 | Датчик давления | 2 |
| 41A | 4365826 | Уплотнительное кольцо | 1 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
