Лубрикатор короб — HITACHI EX400-3C

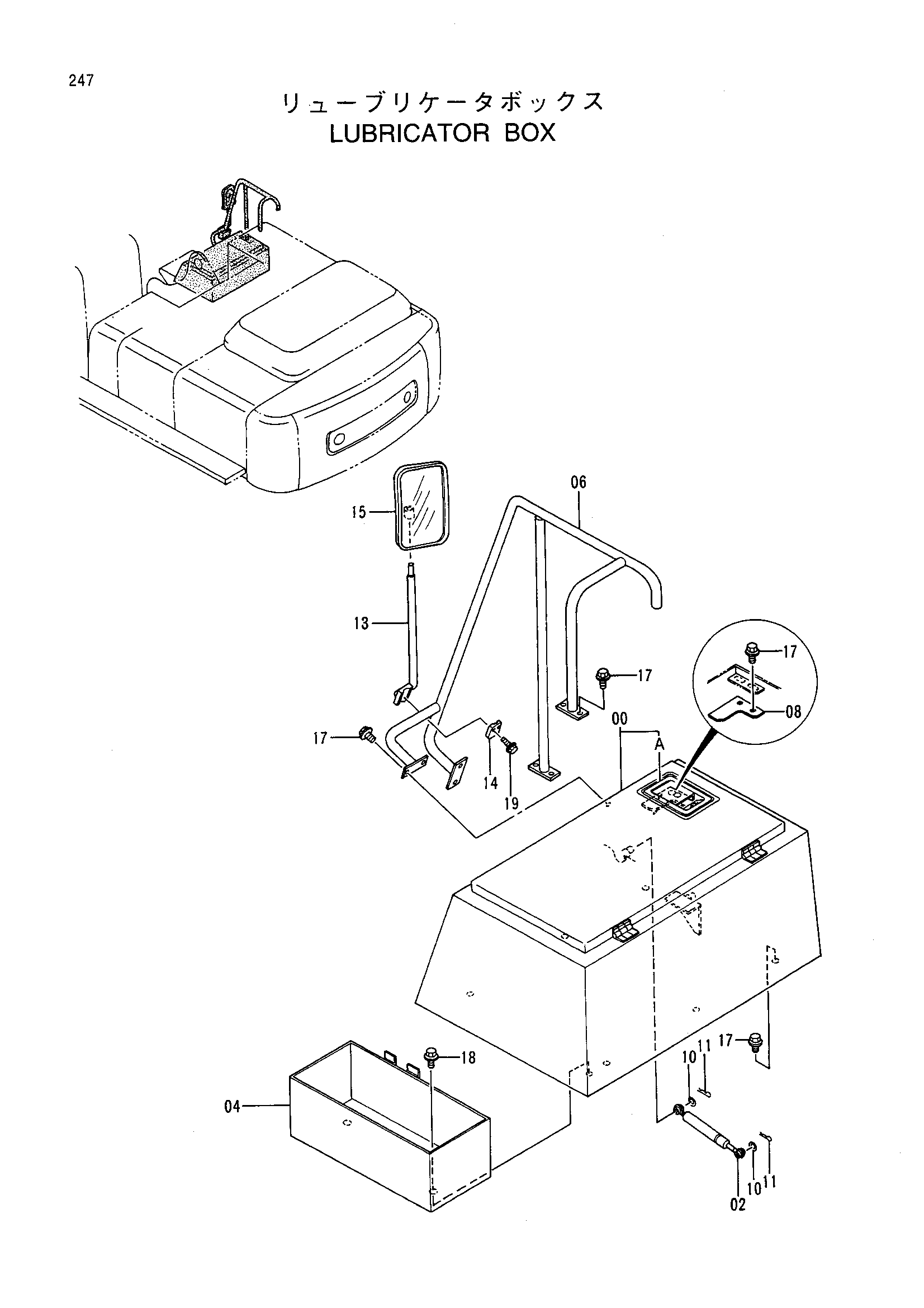

Заводская схема «Лубрикатор короб» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004036 | Крышка | 1 |
| 00A | 4361637 | Дверь блокировка (2)<для детали: см. отдельный | 1 |
| 02 | 4335067 | Гидроцилиндр | 1 |
| 04 | 8054343 | Крышка | 1 |
| 06 | 7029162 | Поручень | 1 |
| 08 | 9741353 | Кронштейн | 1 |
| 10 | A590108 | Плоская шайба | 2 |
| 11 | 4022697 | Стопорный палец | 2 |
| 13 | 8057444 | Стойка | 1 |
| 14 | 4201441 | Хомут | 1 |
| 15 | 4165676 | Зеркало | 1 |
| 17 | J021230 | Болт с шайбой | 16 |
| 18 | J031235 | Болт с шайбой | 2 |
| 19 | J010845 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
