Ход трубопроводы крышка (LC гусеница) — HITACHI EX400-3C

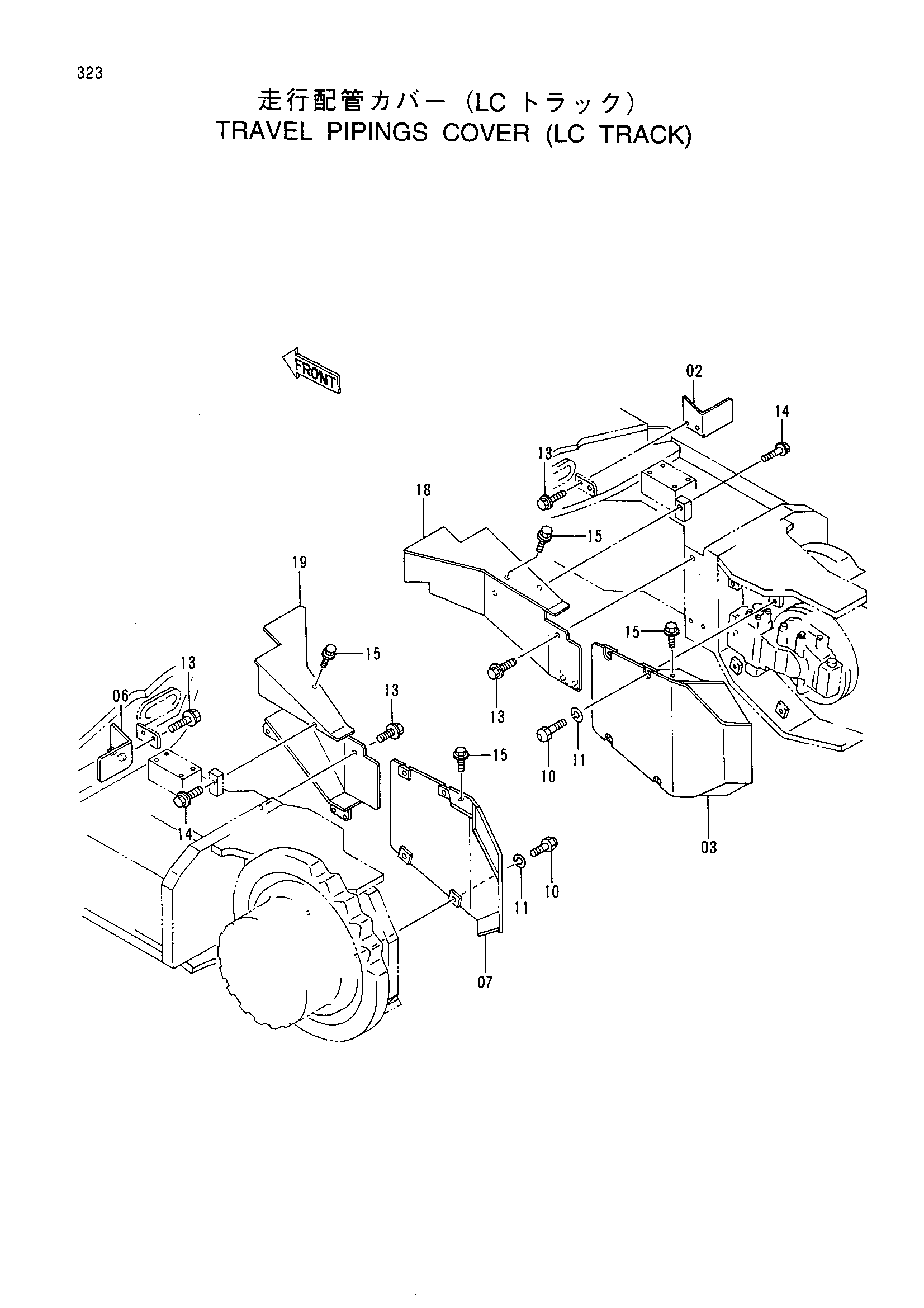

Заводская схема «Ход трубопроводы крышка (LC гусеница)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	7023861	Крышка	1
03	7028130	Крышка	1
06	7023860	Крышка	1
07	7027849	Крышка	1
10	4257968	Болт башмак	8
11	A590916	Пружинная шайба	8
13	J031235	Болт с шайбой	12
14	J031250	Болт с шайбой	2
15	J011225	Болт с шайбой	4
18	6014708	Крышка	1
19	6014709	Крышка	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
