Пилотный трубопроводы (2-1) — HITACHI EX400-3C

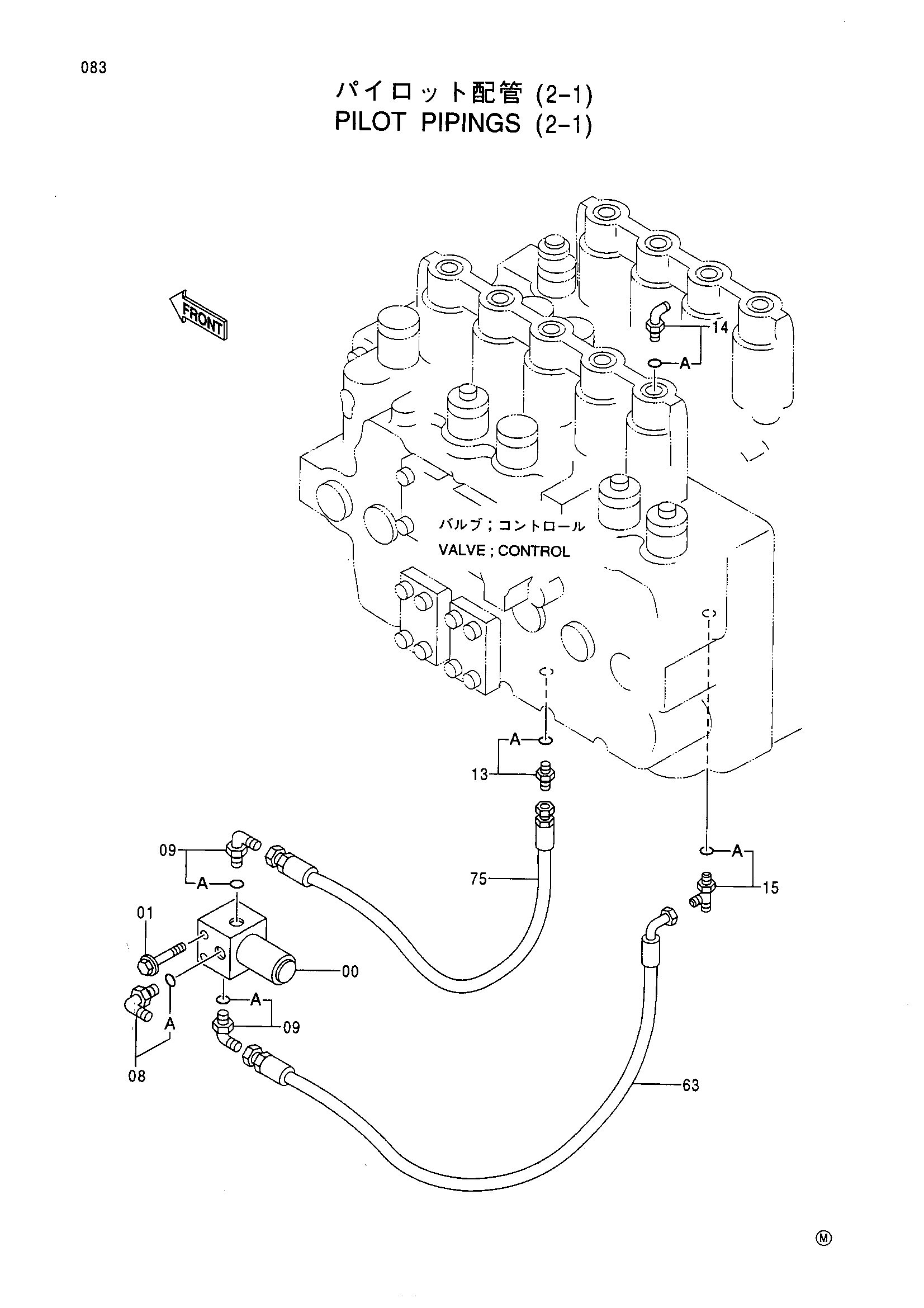

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Клапан SOL | 1 |
| 01 | J010860 | Болт с шайбой | 2 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4156434 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4205363 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4366734 | Шланг (1A) | 1 |
| 75 | 4379282 | Шланг (1B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
