Напорный трубопроводы — HITACHI EX400-3C

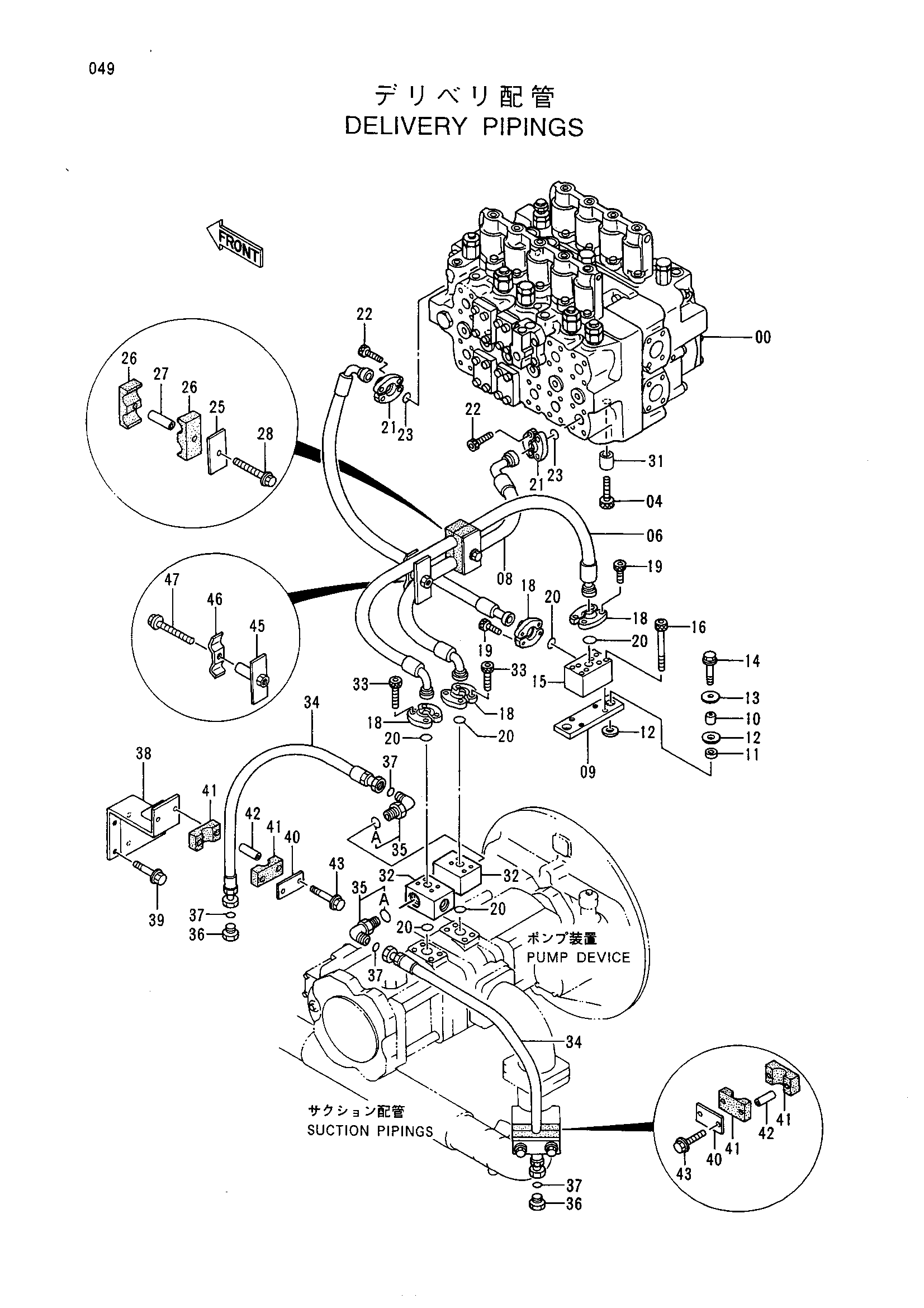

Заводская схема «Напорный трубопроводы» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355305 | Гидрораспределитель | 1 |
| 04 | M342000 | Болт с внутренним шестигранником | 4 |
| 06 | 4193859 | Шланг | 1 |
| 07 | 4320250 | Шланг | 1 |
| 08 | 4342263 | Шланг | 1 |
| 09 | 4307413 | Кронштейн | 1 |
| 10 | 4235677 | Проставка | 2 |
| 11 | 4247139 | Резиновая прокладка | 2 |
| 12 | 4247140 | Резиновая прокладка | 4 |
| 13 | 4235678 | Пластина | 2 |
| 14 | J011260 | Болт с шайбой | 2 |
| 15 | 3063293 | Блок | 1 |
| 16 | M341290 | Болт с внутренним шестигранником | 4 |
| 18 | 4085560 | Разъёмный фланец | 8 |
| 19 | M341240 | Болт с внутренним шестигранником | 8 |
| 20 | 966993 | Уплотнительное кольцо | 6 |
| 21 | 4089703 | Разъёмный фланец | 4 |
| 22 | M341445 | Болт с внутренним шестигранником | 8 |
| 23 | 4508805 | Уплотнительное кольцо | 2 |
| 25 | 4224002 | Пластина | 1 |
| 26 | 4205615 | Хомут шланга | 2 |
| 27 | 4205614 | Проставка | 1 |
| 28 | J011290 | Болт с шайбой | 1 |
| 31 | 4354513 | Проставка | 4 |
| 32 | 2040045 | Блок | 2 |
| 33 | M341211 | Болт с внутренним шестигранником | 8 |
| 34 | 4286812 | Шланг | 2 |
| 35 | 4198799 | Угловой штуцер | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4210056 | Пробка | 2 |
| 37 | 4187328 | Уплотнительное кольцо | 4 |
| 38 | 8061096 | Кронштейн | 1 |
| 39 | J011225 | Болт с шайбой | 4 |
| 40 | 4341803 | Пластина | 2 |
| 41 | 4349621 | Хомут шланга | 4 |
| 42 | 4349648 | Проставка | 4 |
| 43 | J011200 | Болт с шайбой | 4 |
| 45 | 9744089 | Хомут | 1 |
| 46 | 4202103 | Хомут | 1 |
| 47 | J011265 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
