Электрооборудование (8) — HITACHI EX400-3C

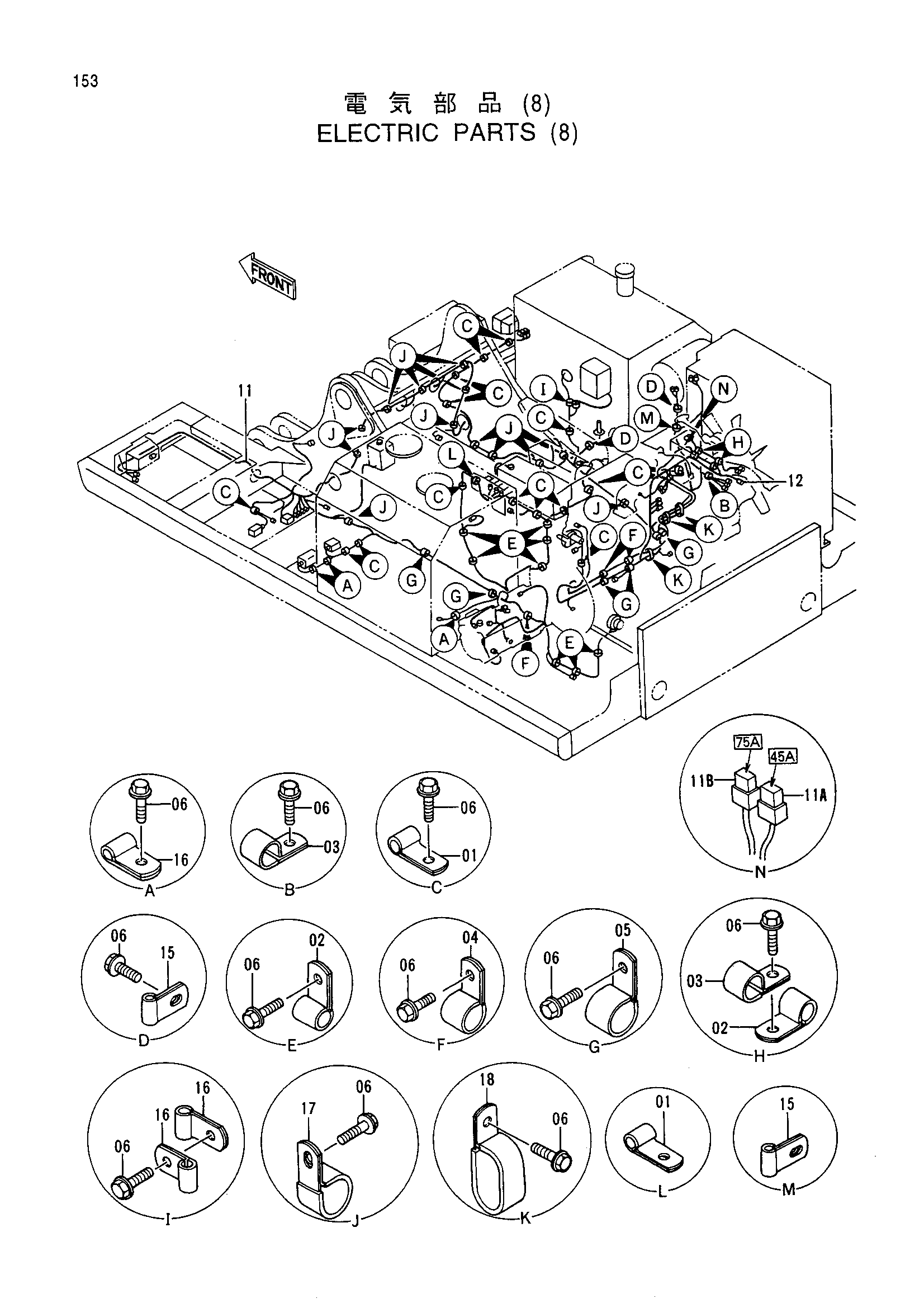

Заводская схема «Электрооборудование (8)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим (10) | 17 |
| 02 | 4190275 | Зажим (14) | 10 |
| 03 | 4190273 | Зажим (18) | 3 |
| 04 | 4190274 | Зажим (20) | 3 |
| 05 | 4190263 | Зажим (25) | 5 |
| 06 | J011020 | Болт с шайбой | 57 |
| 11 | 0002329 | Жгут проводов | 1 |
| 11A | 4315323 | Фусибле-линк | 1 |
| 11B | 4315324 | Фусибле-линк | 1 |
| 12 | 4295913 | Жгут проводов | 1 |
| 15 | 4190276 | Зажим (6) | 2 |
| 16 | 4190271 | Зажим (8) | 4 |
| 17 | 4192035 | Зажим (28) | 14 |
| 18 | 4192034 | Зажим (25x2) | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
