Пилотный трубопроводы (2-3) — HITACHI EX400-3C

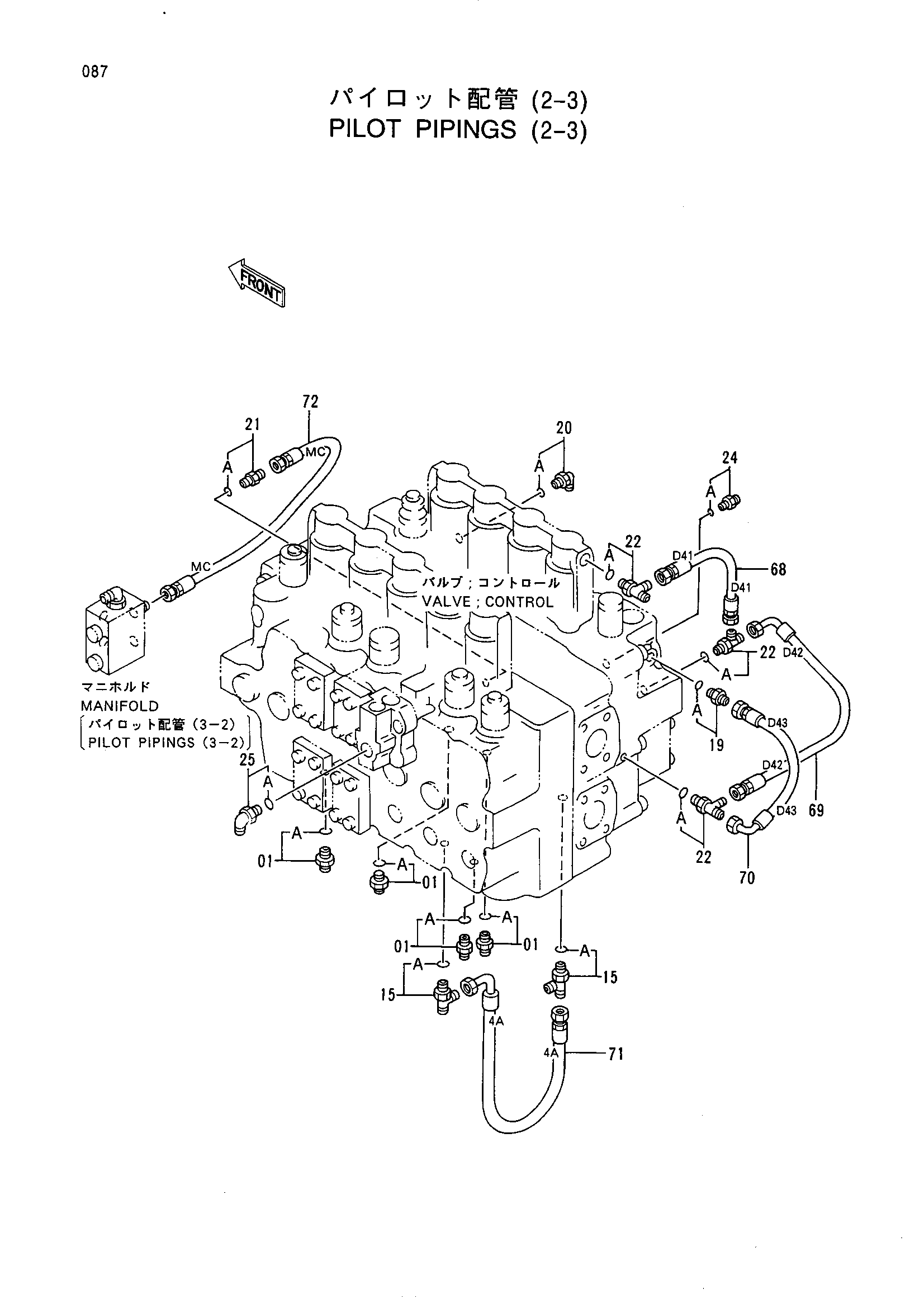

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4205363 | Тройник | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154670 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4203171 | Тройник | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200466 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4154671 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4366743 | Шланг (D41) | 1 |
| 69 | 4366744 | Шланг (D42) | 1 |
| 70 | 4366745 | Шланг (D43) | 1 |
| 71 | 4366746 | Шланг (4A) | 1 |
| 72 | 4366747 | Шланг (MC) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
