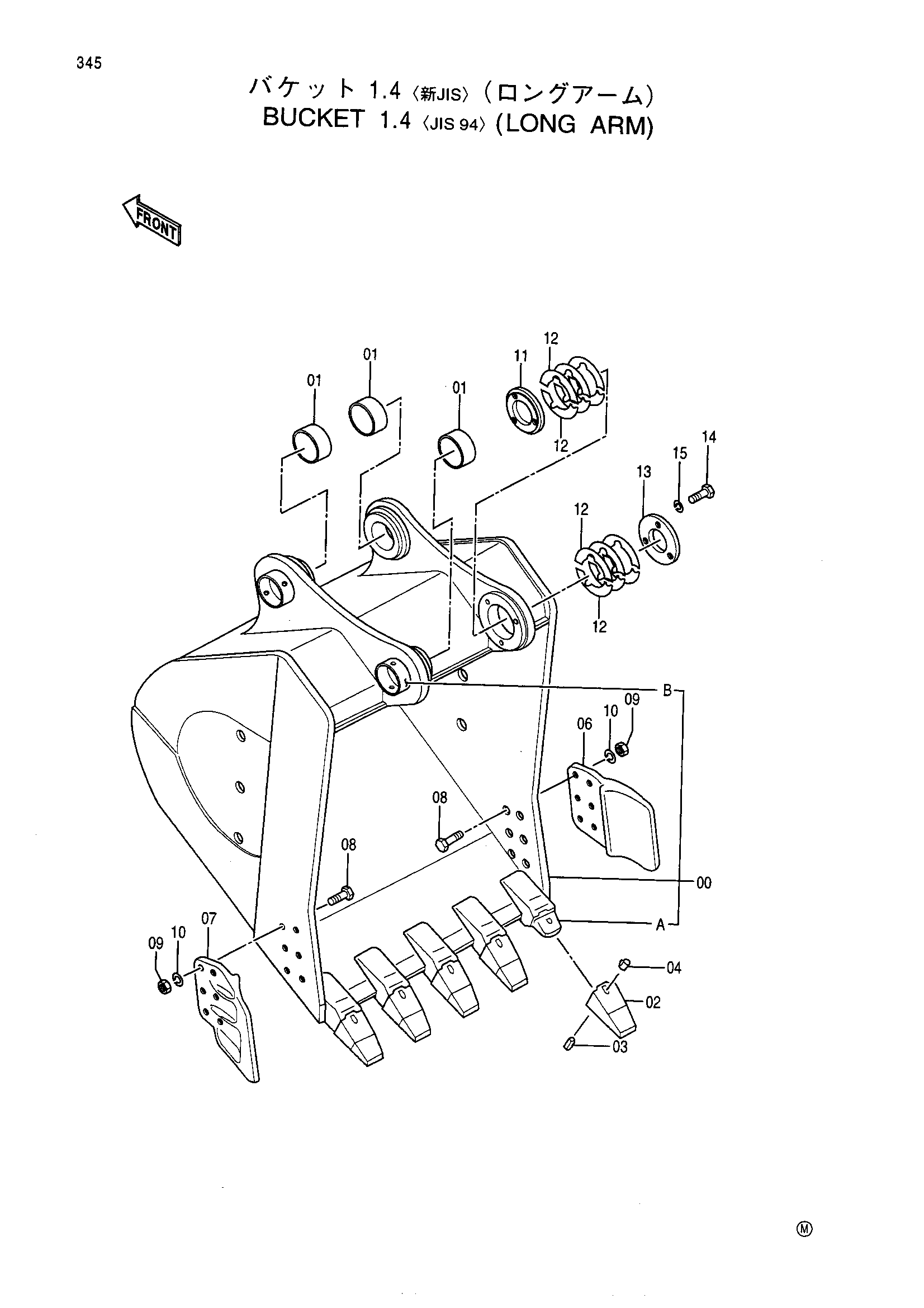

Ковш 1.4 <JIS94> (удлинённый рукоять) — HITACHI EX400-3C
Заводская схема «Ковш 1.4 <JIS94> (удлинённый рукоять)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9135296 | Ковш в сборе | 1 | |
| 00 | 5004241 | Ковш | 1 |
| 00A | 4242623 | Адаптер зуба | 5 |
| 00B | 4143531 | Ограничитель | 2 |
| 01 | 4244406 | Втулка | 3 |
| 02 | 4512365 | Коронка зуба | 5 |
| 03 | 4512366 | Стопорный палец | 5 |
| 04 | 4501625 | Резиновый фиксатор | 5 |
| 06 | 2021232 | Боковой резец | 1 |
| 07 | 2021233 | Боковой резец | 1 |
| 08 | J932275 | Болт | 12 |
| 09 | J951022 | Гайка | 12 |
| 10 | A590922 | Пружинная шайба | 12 |
| 11 | 4277928 | Бобышка | 1 |
| 12 | 4277930 | Регулировочная шайба | 12 |
| 13 | 4277929 | Пластина | 1 |
| 14 | J901495 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
