Ход трубопроводы (2) (LC гусеница) — HITACHI EX400-3

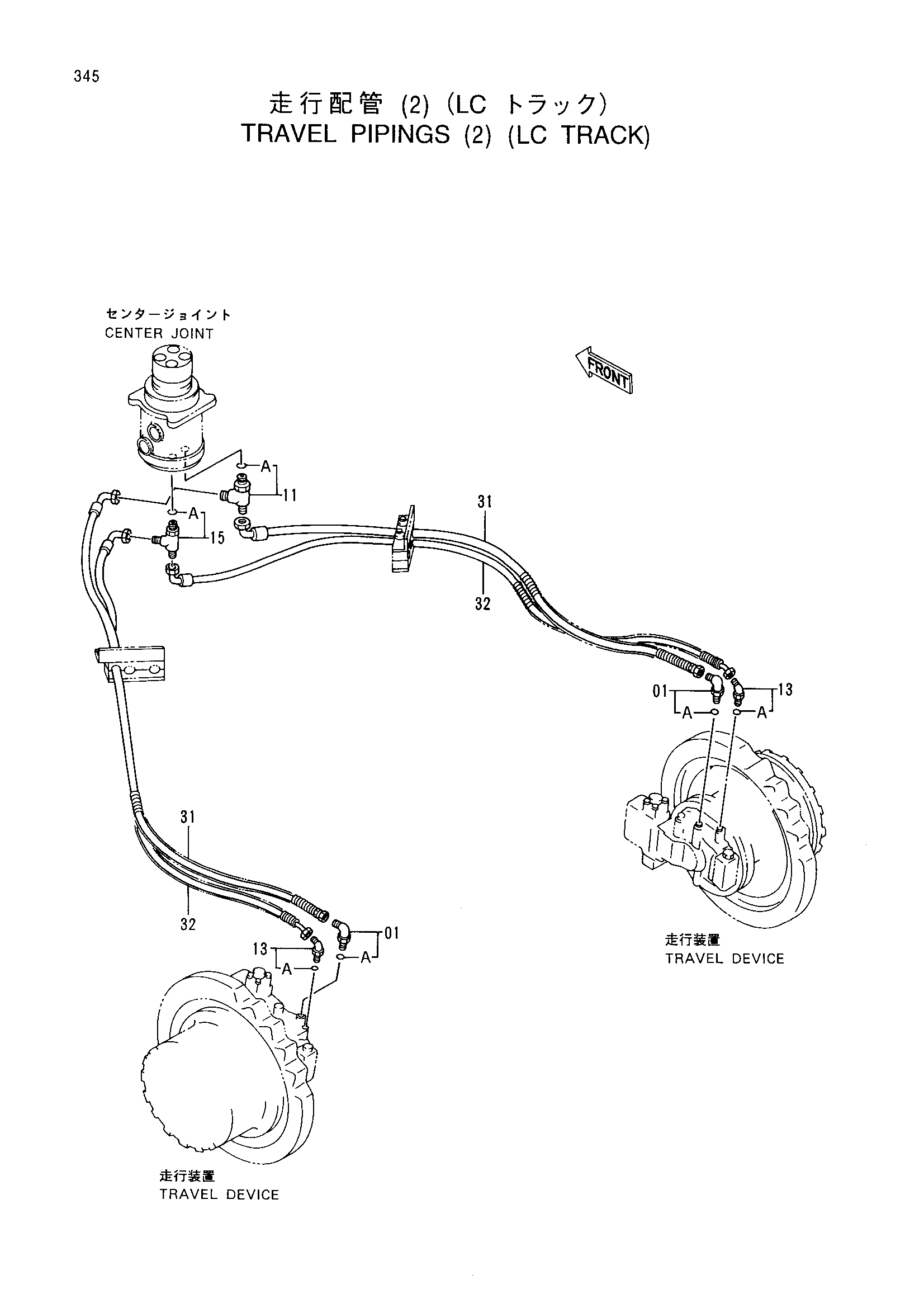

Заводская схема «Ход трубопроводы (2) (LC гусеница)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 2 |
| 01 | 4217342 замена: 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4217343 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4154671 замена: 4190244 | Угловой штуцер | 2 |
| 13 | 4154671 | Угловой штуцер | 2 |
| 13 | 4190244 | Угловой штуцер | 2 |
| 13 | 4190244 | Угловой штуцер | 2 |
| 13 | 4190244 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4205363 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4222061 | Шланг | 2 |
| 32 | 4222060 замена: 4154671 | Шланг | 2 |
| 32 | 4222060 замена: 4295191 | Шланг | 2 |
| 32 | 4295191 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
