Погрузчик пилотный трубопроводы (2) — HITACHI EX400-3

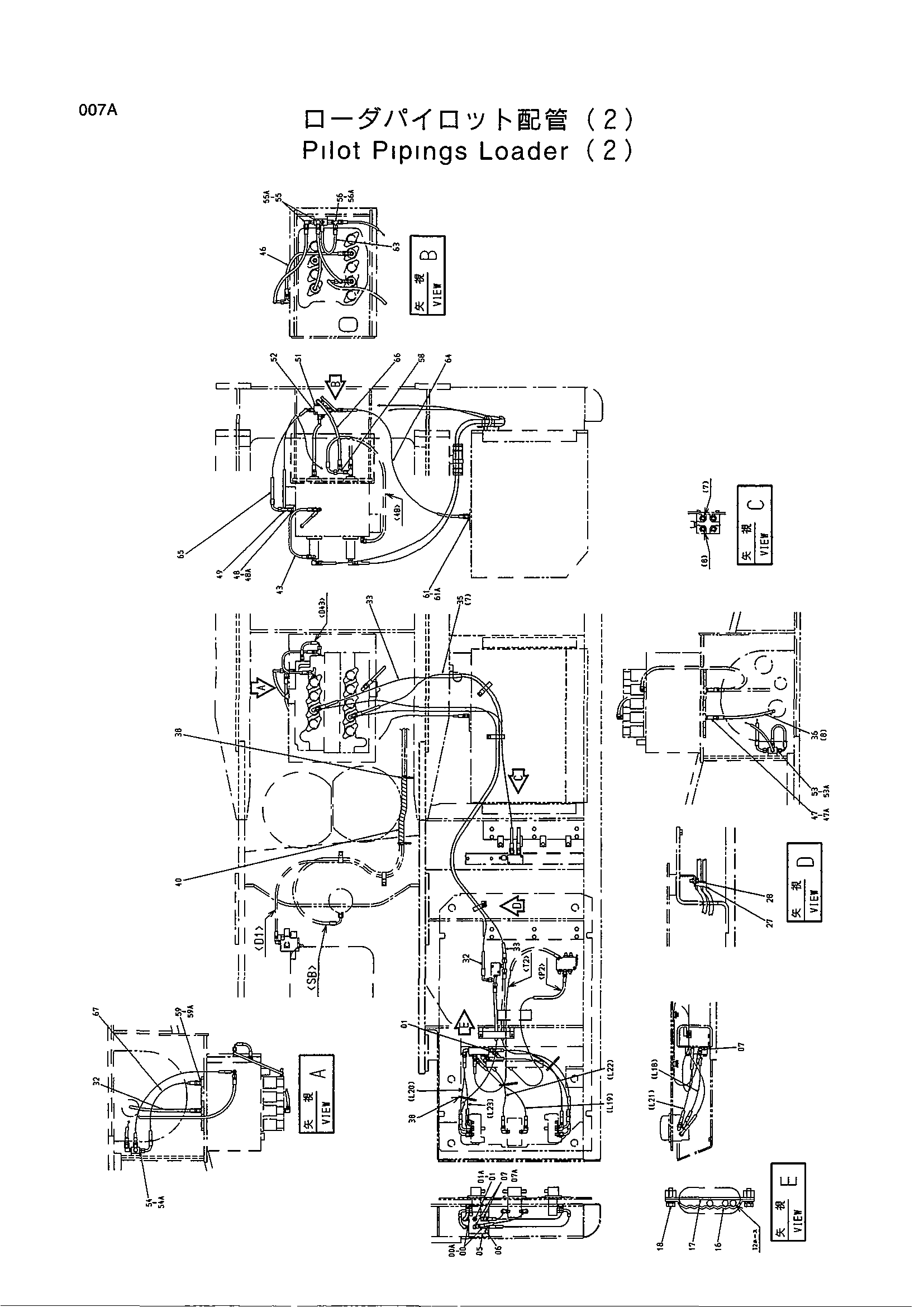

Заводская схема «Погрузчик пилотный трубопроводы (2)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 3048090 | Блок | 1 |
| 06 | J011060 | Болт с шайбой | 2 |
| 07 | 4200472 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9727639 | Хомут шланга | 1 |
| 17 | 9727637 | Пластина | 1 |
| 18 | J021035 | Болт с шайбой | 2 |
| 27 | 4190291 | Зажим | 1 |
| 28 | J011025 | Болт с шайбой | 1 |
| 32 | 4351530 | Нейлоновый шланг | 1 |
| 33 | 4203158 | Нейлоновый шланг | 1 |
| 35 | 4351529 | Нейлоновый шланг | 1 |
| 36 | 4351531 | Нейлоновый шланг | 1 |
| 38 | 4055312 | Ленточный зажим | 10 |
| 40 | 4044420 | Защитный кожух | 2 |
| 43 | 4226314 | Нейлоновый шланг | 1 |
| 46 | 4203139 | Нейлоновый шланг | 1 |
| 47 | 4205363 | Тройник | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4200467 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4246672 | Соединительный штуцер | 1 |
| 51 | 4339240 | Клапан | 1 |
| 52 | J010645 | Болт с шайбой | 2 |
| 53 | 4200465 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4200467 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4156434 | Угловой штуцер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4203171 | Тройник | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4246672 | Соединительный штуцер | 1 |
| 59 | 4200466 | Адаптер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4200468 | Адаптер | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4353471 | Нейлоновый шланг | 1 |
| 64 | 4317872 | Нейлоновый шланг | 1 |
| 65 | 4221220 | Нейлоновый шланг | 1 |
| 66 | 4218471 | Нейлоновый шланг | 1 |
| 67 | 4213457 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
