Передний трубопроводы (удлинённый рукоять) — HITACHI EX400-3

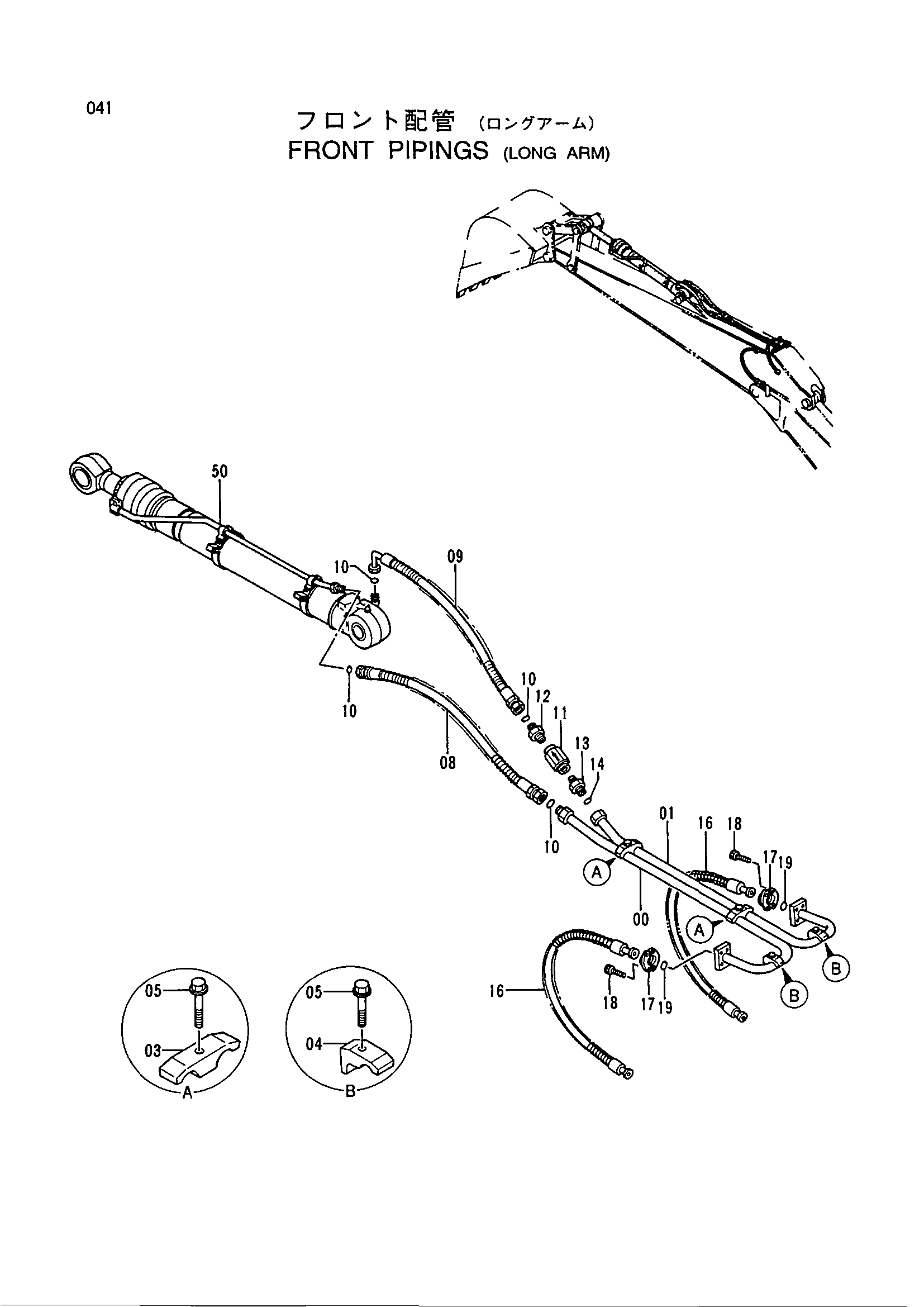

Заводская схема «Передний трубопроводы (удлинённый рукоять)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066583 | Трубка | 1 |
| 01 | 8066582 | Трубка | 1 |
| 03 | 4189860 | Хомут трубки | 2 |
| 04 | 4190127 | Хомут трубки | 2 |
| 05 | J011265 | Болт с шайбой | 4 |
| 08 | 4373400 замена: 4345675 | Шланг | 1 |
| 09 | 4373401 замена: 4334631 | Шланг | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4041432 | Клапан | 1 |
| 12 | 4208659 | Адаптер | 1 |
| 13 | 4208097 | Адаптер | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 1 |
| 16 | 4311058 | Шланг | 2 |
| 17 | 4085560 | Разъёмный фланец | 4 |
| 18 | M341240 | Болт с внутренним шестигранником | 8 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
| 50 | 4376319 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
