Погрузчик передний трубопроводы (2) — HITACHI EX400-3

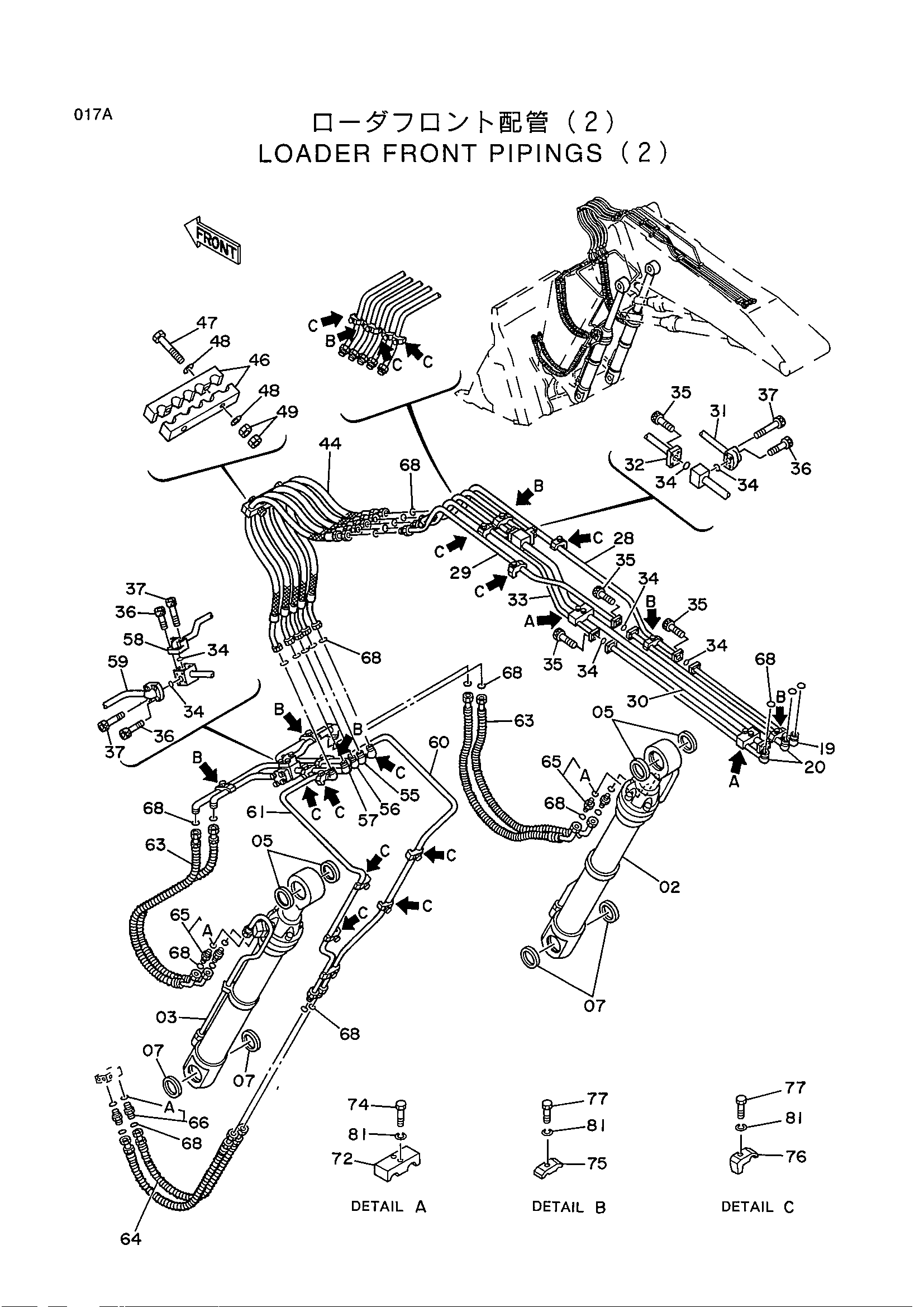

Заводская схема «Погрузчик передний трубопроводы (2)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4219780 | Гидроцилиндр ковша(правый) | 1 |
| 03 | 4219781 | Гидроцилиндр ковша(левый) | 1 |
| 05 | 4085479 | Пылезащитное уплотнение | 4 |
| 07 | 4251752 | Пылезащитное уплотнение | 4 |
| 19 | 8048486 | Трубка | 1 |
| 20 | 8048487 | Трубка | 2 |
| 28 | 8048491 | Трубка | 1 |
| 29 | 8048492 | Трубка | 1 |
| 30 | 7023205 | Трубка | 1 |
| 31 | 8046250 | Трубка | 1 |
| 32 | 8046251 | Трубка | 1 |
| 33 | 8046559 | Трубка | 1 |
| 34 | A811035 | Уплотнительное кольцо | 7 |
| 35 | M341236 | Болт с внутренним шестигранником | 16 |
| 36 | M341245 | Болт с внутренним шестигранником | 6 |
| 37 | M341260 | Болт с внутренним шестигранником | 6 |
| 44 | 4249315 | Шланг | 5 |
| 46 | 3051761 | Хомут | 2 |
| 47 | J901202 | Болт | 2 |
| 48 | 449490 | Шайба | 4 |
| 49 | J950012 | Гайка | 4 |
| 55 | 9733554 | Трубка | 1 |
| 56 | 9733555 | Трубка | 1 |
| 57 | 8046253 | Трубка | 1 |
| 58 | 8046254 | Трубка | 1 |
| 59 | 9733556 | Трубка | 1 |
| 60 | 8048493 | Трубка | 1 |
| 61 | 8048494 | Трубка | 1 |
| 63 | 4249316 | Шланг | 4 |
| 64 | 4259805 | Шланг | 2 |
| 65 | 4189535 | Адаптер | 4 |
| 65A | 4506429 | Уплотнительное кольцо | 1 |
| 66 | 4189601 | Адаптер | 2 |
| 66A | 4506424 | Уплотнительное кольцо | 1 |
| 68 | 4187328 | Уплотнительное кольцо | 25 |
| 72 | 4249565 | Хомут трубки | 2 |
| 74 | J901275 | Болт | 4 |
| 75 | 4189860 | Хомут трубки | 8 |
| 76 | 4190127 | Хомут трубки | 13 |
| 77 | J901265 | Болт | 21 |
| 81 | A590912 | Пружинная шайба | 25 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
