Дверь защёлка <со встроенной защитой оператора> — HITACHI EX400-3

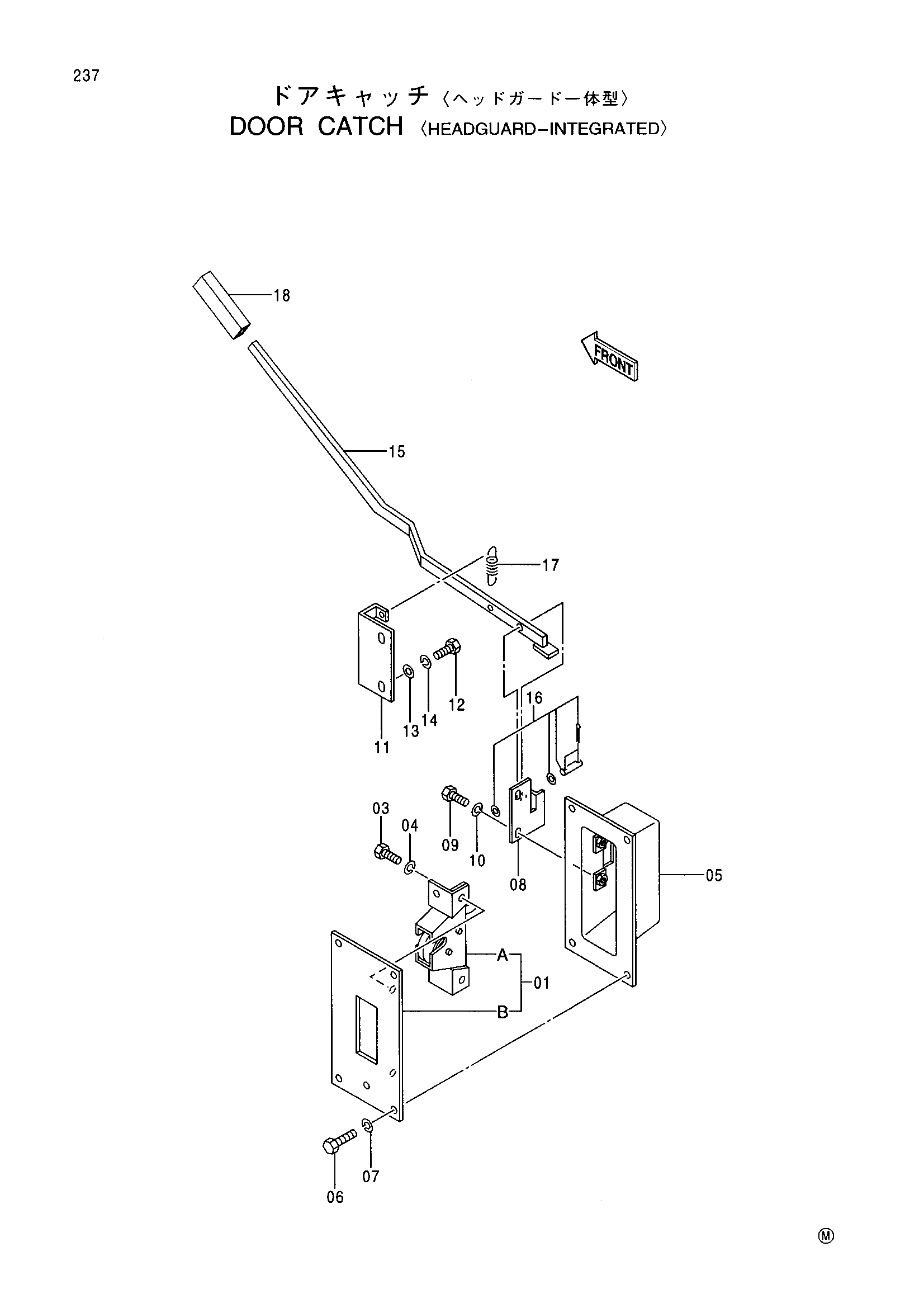

Заводская схема «Дверь защёлка <со встроенной защитой оператора>» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4381272 | Дверь защёлка в сборе | 1 | |
| 01 | 4388602 | Защёлка дверь | 1 |
| 01A | 4386455 | Защёлка дверь | 1 |
| 01B | 4386456 | Кронштейн | 1 |
| 03 | J900816 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | 4386402 | Крышка | 1 |
| 06 | J900825 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 4386416 | Кронштейн | 1 |
| 09 | J900820 | Болт | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | 4386426 | Кронштейн | 1 |
| 12 | J900814 | Болт | 2 |
| 13 | A590108 | Плоская шайба | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 15 | 4386457 | Рычаг | 1 |
| 16 | 4386458 | Палец | 1 |
| 17 | 4386459 | Пружина | 1 |
| 18 | 4386429 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
