Масляный и вакуумный трубопроводы двигатель — HITACHI EX400-3

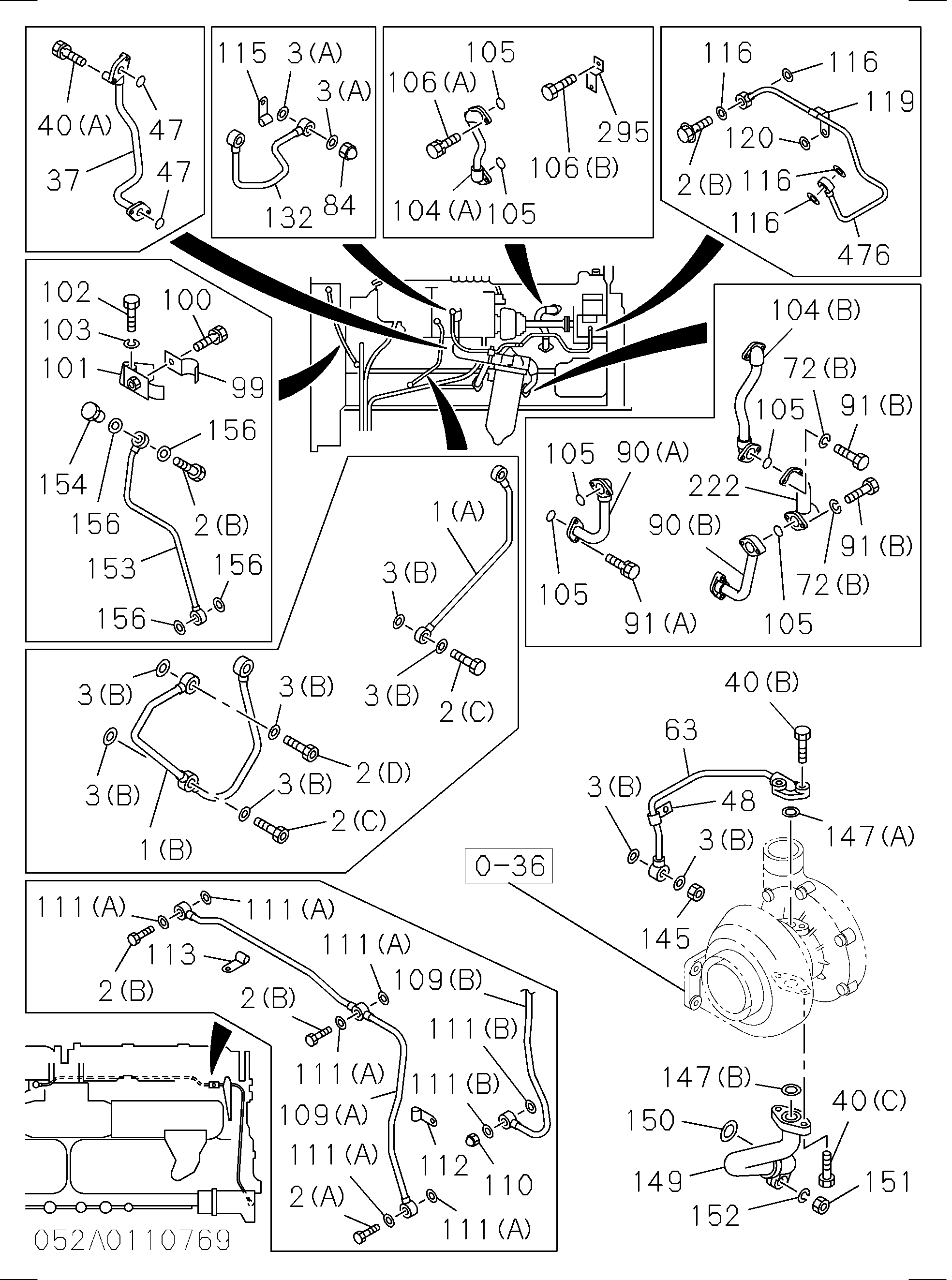

Заводская схема «Масляный и вакуумный трубопроводы двигатель» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(A) | 9133126750 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 2(B) | 1096750770 | Болт проушина, масляный трубка | 2 |
| 2(C) | 1096750850 | Болт проушина, масляный трубка | 1 |
| 3(A) | 1096300830 | Прокладка проушина болт, масляный трубка | 2 |
| 3(B) | 1096300840 | Прокладка проушина болт, масляный трубка | 4 |
| 21 | 1133451051 | Стойка масляный трубка | 1 |
| 37 | 1133118400 | Трубка масляный, фильтр TO радиатор | 1 |
| 40(A) | 0500408220 | Болт масляный трубка | 5 |
| 40(A) | 0500408320 | Болт масляный трубка | 1 |
| 40(B) | 9019108320 | Болт масляный трубка | 2 |
| 40(B) | 0500408320 | Болт масляный трубка | 2 |
| 44 | 0501408200 | Болт зажим, масляный трубка | 1 |
| 47 | 1096234500 | Прокладка масляный трубка | 2 |
| 48 | 1097003320 | Зажим масляный трубка | 1 |
| 54(B) | 1133451460 | Стойка маслоприёмник | 1 |
| 54(D) | 1133451470 | Стойка маслоприёмник | 1 |
| 62 | 1133117041 | Трубка масляный, насос TO C/BL | 1 |
| 63 | 1133124620 | Трубка масляный, турбокомпрессор подающий | 1 |
| 72(A) | 9091505100 | Шайба LK, масляный трубка | 1 |
| 72(B) | 9091505080 | Шайба LK, масляный трубка | 2 |
| 74 | 9091104080 | Гайка зажим, масляный трубка, насос TO корпус | 1 |
| 76 | 9091606080 | Шайба зажим | 1 |
| 77 | 0500408160 | Болт стойка, насос TO корпус | 1 |
| 78(A) | 0168060550 | Болт масляный трубка, насос TO корпус | 1 |
| 78(A) | 0500510220 | Болт масляный трубка, насос TO корпус | 1 |
| 78(B) | 0108058700 | Болт масляный трубка, насос TO корпус | 1 |
| 78(B) | 0108058700 | Болт масляный трубка, насос TO корпус | 2 |
| 81 | 0500408350 | Болт масляный трубка, корпус TO корпус | 2 |
| 84 | 9098440220 | Гайка колпачок, масляный трубка | 1 |
| 90(A) | 9133125081 | Трубка в сборе масляный, C/BL TO фильтр | 1 |
| 90(B) | 1133122860 | Трубка в сборе масляный, C/BL TO фильтр | 1 |
| 91(A) | 0500408220 | Болт масляный трубка, корпус TO фильтр | 3 |
| 91(A) | 0500408400 | Болт масляный трубка, корпус TO фильтр | 1 |
| 99 | 1097006340 | Зажим масляный трубка, фильтр TO радиатор | 1 |
| 100 | 0500410200 | Болт зажим | 1 |
| 101 | 1133451180 | Кронштейн зажим | 1 |
| 102 | 0238014250 | Болт кронштейн | 1 |
| 103 | 9091505140 | Шайба LK, кронштейн | 1 |
| 104(A) | 1133113041 | Трубка в сборе масляный, радиатор TO корпус | 1 |
| 104(B) | 1133123430 | Трубка в сборе масляный, радиатор TO корпус | 1 |
| 105 | 1096234500 | Прокладка масляный трубка, радиатор TO корпус | 4 |
| 106(A) | 0500408220 | Болт масляный трубка, радиатор TO корпус | 2 |
| 106(B) | 0500408300 | Болт масляный трубка, радиатор TO корпус | 2 |
| 109(B) | 1133126390 | Трубка в сборе масляный, корпус TO HD | 1 |
| 110 | 9098446321 | Гайка колпачок масляный трубка | 1 |
| 111(A) | 1096300830 | Прокладка соединение, масляный трубка, корпус TO HD | 4 |
| 111(B) | 1096300840 | Прокладка соединение, масляный трубка, корпус TO HD | 2 |
| 112 | 1097001440 | Зажим масляный трубка, TAP кхамбер CVR | 1 |
| 113 | 1097004440 | Зажим водяной выпускной трубка | 1 |
| 114 | 1133117031 | Трубка в сборе масляный, корпус | 1 |
| 115 | 9099174110 | Зажим трубка, впрыск насос | 1 |
| 115 | 9099176490 | Зажим трубка, впрыск насос | 1 |
| 132 | 9133124141 | Трубка в сборе масляный, впрыск насос подающий | 1 |
| 145 | 9098446321 | Гайка колпачок, масляный трубка, турбокомпрессор подающий | 1 |
| 147(A) | 1096232740 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 147(B) | 1096233590 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149 | 1133126130 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096232970 | Прокладка масляный трубка TO C/BL | 1 |
| 151 | 9091104080 | Гайка трубка, турбокомпрессор фиксатор | 2 |
| 152 | 9091505080 | Шайба LK, масляный трубка, турбокомпрессор | 2 |
| 222 | 1132600611 | Клапан в сборе обратный | 1 |
| 357 | 5095031110 | Шайба PL, стойка | 4 |
| 371 | 0500408160 | Болт стойка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
