Пилотный трубопроводы (2-1) — HITACHI EX400-3

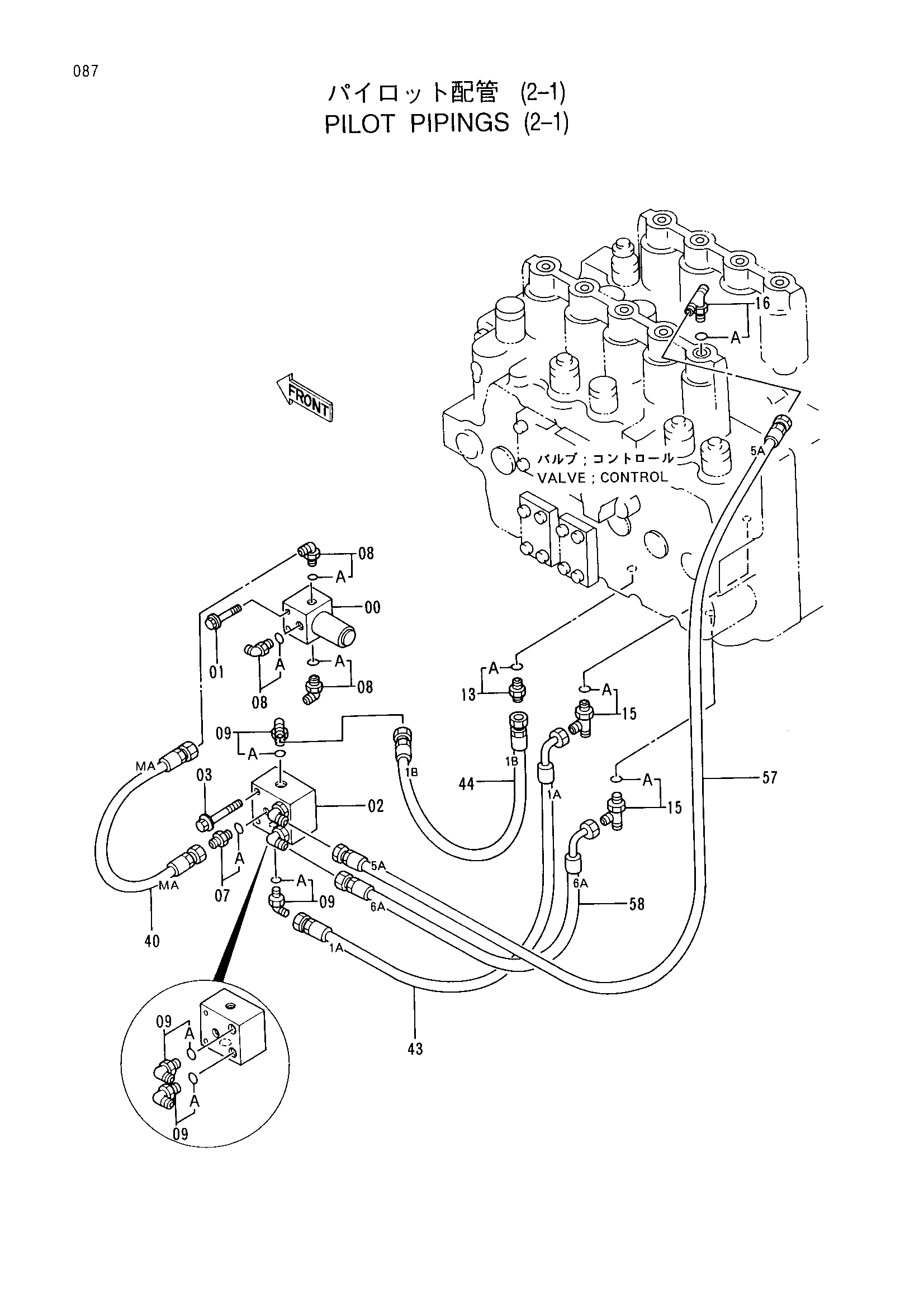

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Клапан SOL | 1 |
| 01 | J010860 | Болт с шайбой | 2 |
| 02 | 4258562 | Клапан | 1 |
| 03 | J011070 | Болт с шайбой | 2 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4156434 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4205363 | Тройник | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4208472 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4308644 замена: 4366733 | Нейлоновый шланг (MA) | 1 |
| 40 | 4308644 | Нейлоновый шланг (MA) | 1 |
| 40 | 4366733 | Шланг (MA) | 1 |
| 40 | 4366733 | Шланг (MA) | 1 |
| 43 | 4317659 замена: 4366734 | Нейлоновый шланг (1A) | 1 |
| 43 | 4317659 | Нейлоновый шланг (1A) | 1 |
| 43 | 4366734 | Шланг (1A) | 1 |
| 43 | 4366734 | Шланг (1A) | 1 |
| 44 | 4317660 замена: 4366735 | Нейлоновый шланг (1B) | 1 |
| 44 | 4317660 | Нейлоновый шланг (1B) | 1 |
| 44 | 4366735 | Шланг (1B) | 1 |
| 44 | 4366735 | Шланг (1B) | 1 |
| 57 | 4343193 замена: 4366736 | Нейлоновый шланг (5A) | 1 |
| 57 | 4343193 | Нейлоновый шланг (5A) | 1 |
| 57 | 4366736 | Шланг (5A) | 1 |
| 57 | 4366736 | Шланг (5A) | 1 |
| 58 | 4317662 замена: 4366737 | Нейлоновый шланг (6A) | 1 |
| 58 | 4317662 | Нейлоновый шланг (6A) | 1 |
| 58 | 4366737 | Шланг (6A) | 1 |
| 58 | 4366737 | Шланг (6A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
