Обратный трубопроводы (2) — HITACHI EX400-3

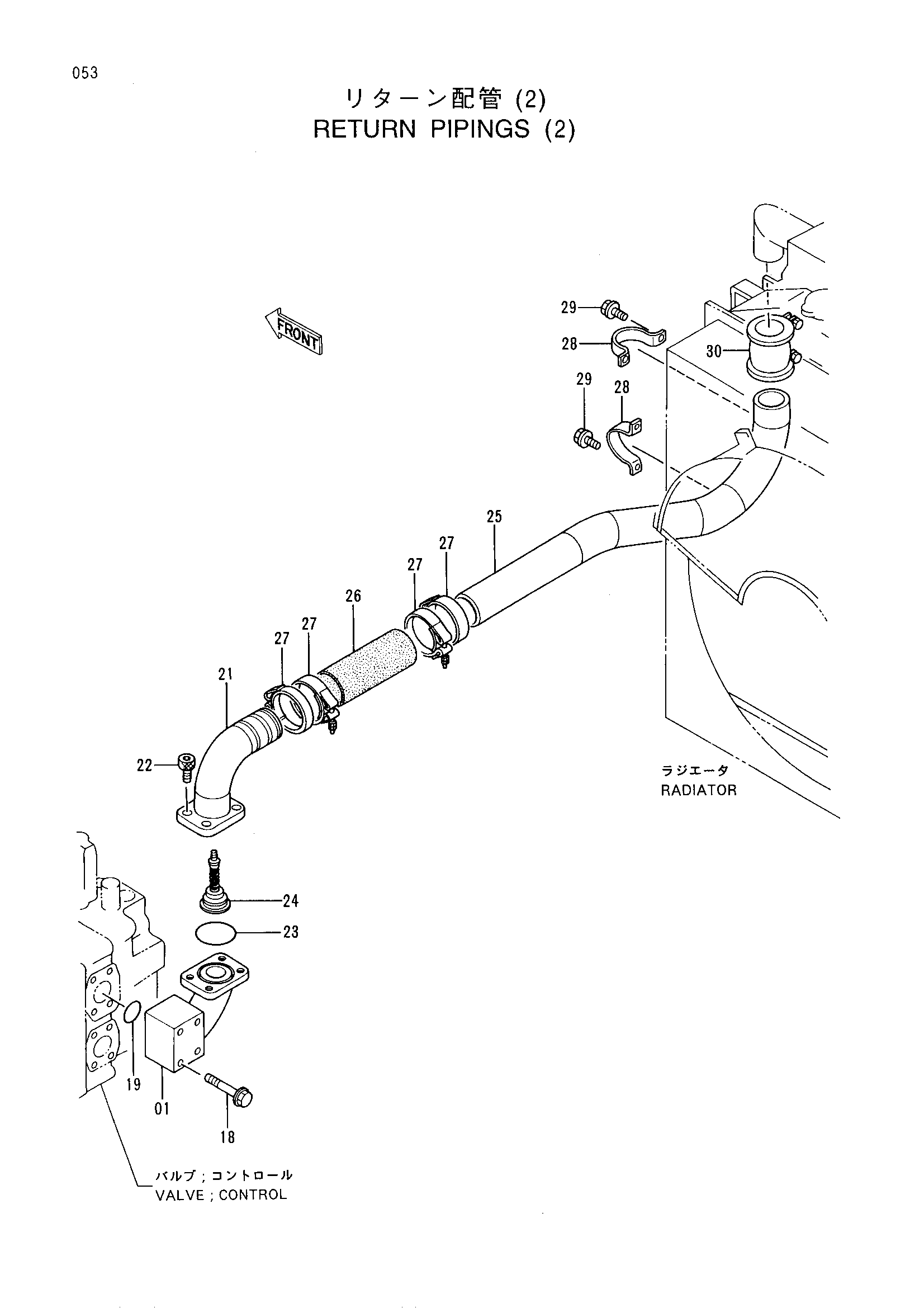

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8055453 | Трубка | 1 |
| 18 | J011200 | Болт с шайбой | 4 |
| 19 | A811060 | Уплотнительное кольцо | 1 |
| 21 | 8056720 | Трубка | 1 |
| 22 | M341236 | Болт с внутренним шестигранником | 4 |
| 23 | A811075 | Уплотнительное кольцо | 1 |
| 24 | 4277666 | Клапан | 1 |
| 25 | 7027246 | Трубка | 1 |
| 26 | 4094001 | Резиновый шланг | 1 |
| 27 | 4263764 | Хомут шланга | 4 |
| 28 | 4053865 | Хомут трубки | 2 |
| 29 | J011030 | Болт с шайбой | 4 |
| 30 | 4067833 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
