Электрооборудование (3) — HITACHI EX400-3

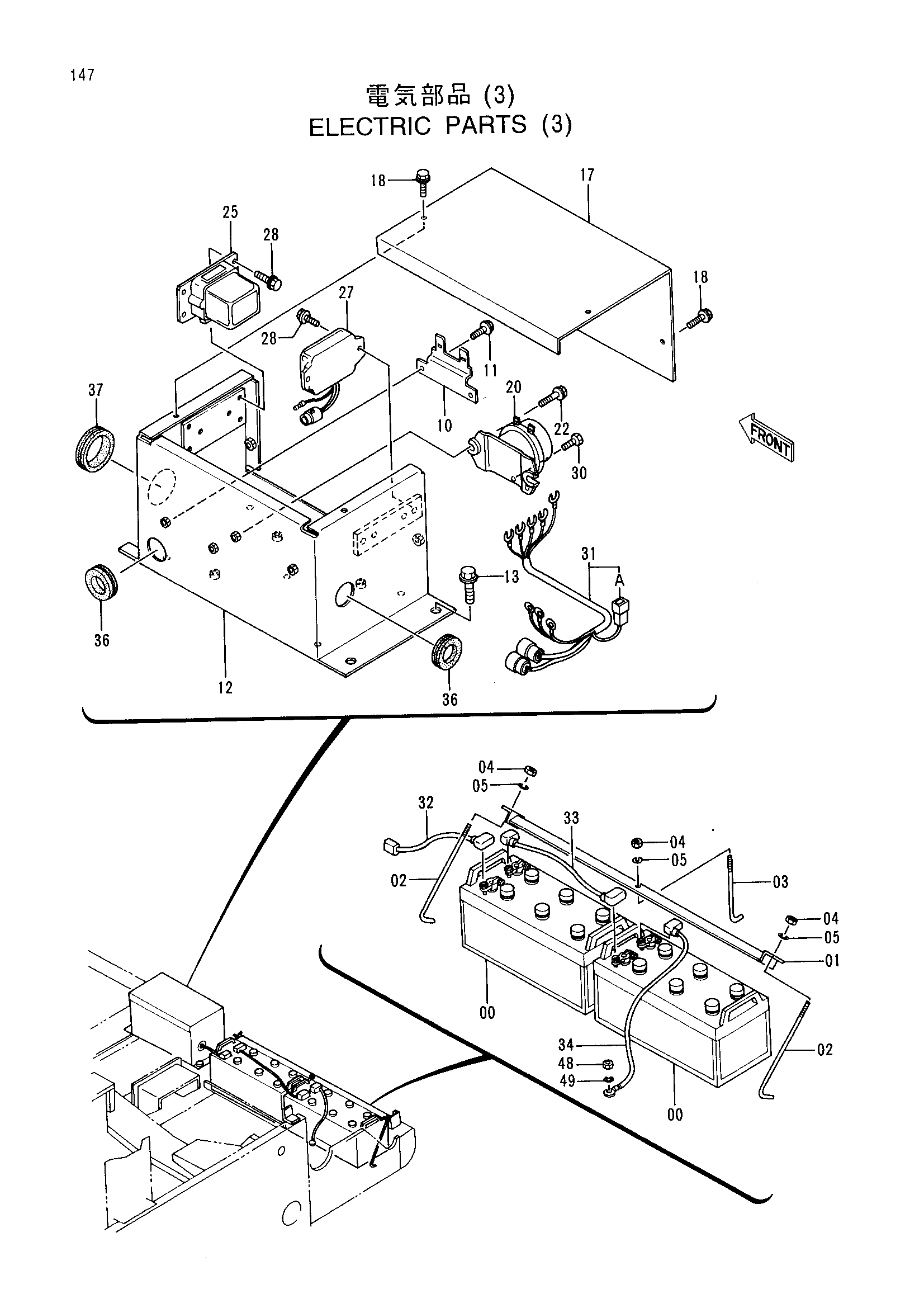

Заводская схема «Электрооборудование (3)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 8059085 | Держатель | 1 |
| 02 | 4286840 | Болт | 2 |
| 03 | 4286841 | Болт | 1 |
| 04 | M500807 | Гайка | 3 |
| 05 | A590908 | Пружинная шайба | 3 |
| 10 | 4297280 | Кронштейн | 1 |
| 11 | J020616 | Болт с шайбой | 2 |
| 12 | 6014343 | Короб реле | 1 |
| 13 | J021230 | Болт с шайбой | 4 |
| 17 | 3069863 | Крышка | 1 |
| 18 | J031025 | Болт с шайбой | 4 |
| 20 | 4255762 | Реле аккумулятор | 1 |
| 22 | J020825 | Болт с шайбой | 2 |
| 25 | 4515085 | Реле | 1 |
| 27 | 4325797 | Реле | 1 |
| 28 | J020612 | Болт с шайбой | 6 |
| 30 | J900820 | Болт | 1 |
| 31 | 2033493 | Жгут проводов провод(реле короб) | 1 |
| 31A | 4288109 | Диод | 1 |
| 32 | 4295912 | Жгут проводов провод(аккумулятор - аккумулятор реле) | 1 |
| 33 | 4271827 | Жгут проводов провод(аккумулятор - аккумулятор) | 1 |
| 34 | 4271826 | Жгут проводов провод(рама масса - аккумулятор) | 1 |
| 36 | 4211059 | Резиновая втулка | 2 |
| 37 | 4207839 | Резиновая втулка | 1 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
