Гидроцилиндр стрелы (левый) <погрузчик> — HITACHI EX400-3

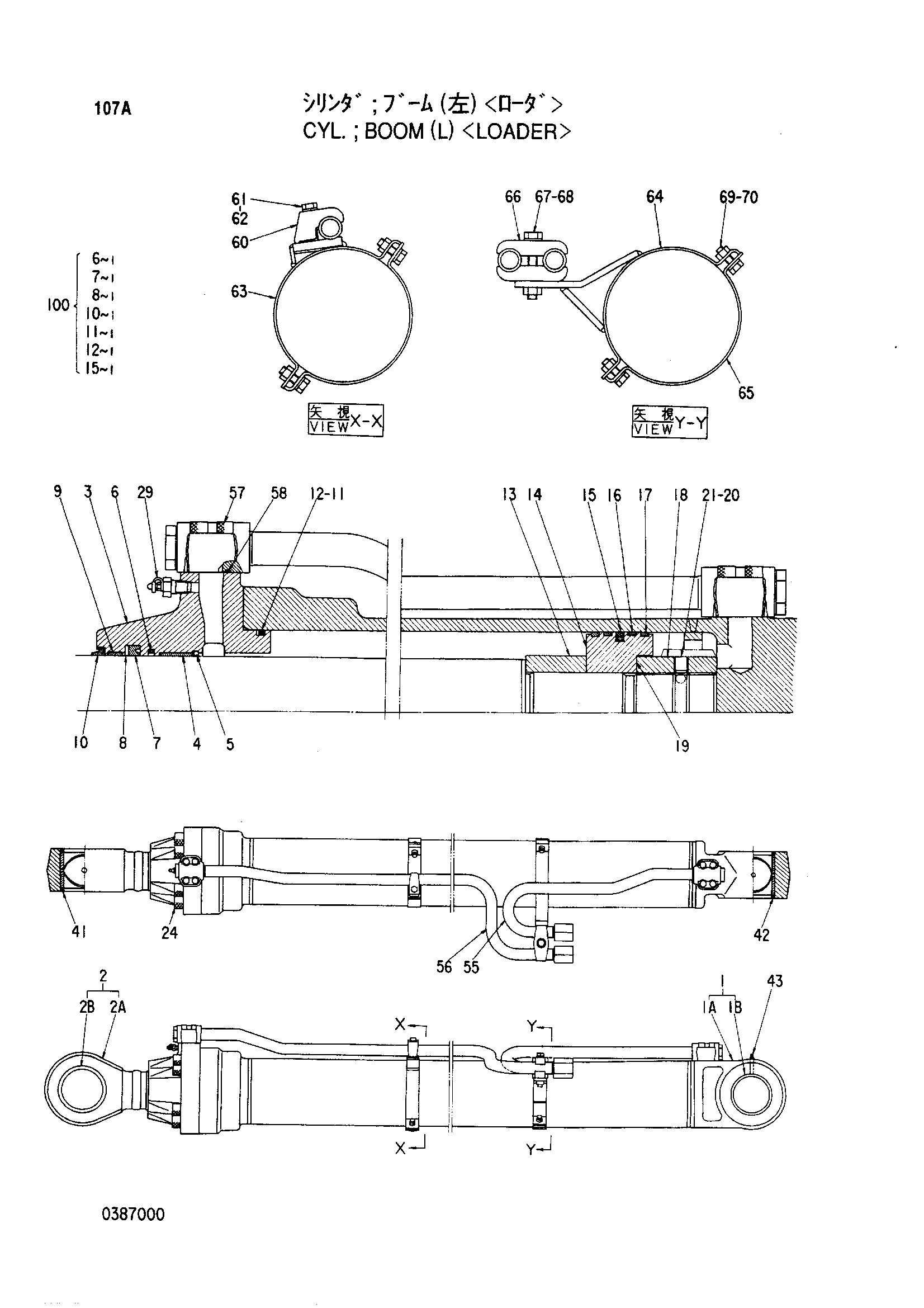

Заводская схема «Гидроцилиндр стрелы (левый) <погрузчик>» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4249749 | Гидроцилиндр стрелы (левый) | 1 | |
| 1-43 | 4256046 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0352701 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0352722 | Втулка пальца | 1 |
| 2 | 0352702 | Шток поршня в сборе | 1 |
| 2B | 0352723 | Втулка пальца | 1 |
| 3 | 0352703 | Головка гидроцилиндра | 1 |
| 4 | 0352704 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0352705 | Уплотнительное кольцо | 1 |
| 7 | 0352706 | U-образная манжета | 1 |
| 8 | 0352707 | Опорное кольцо | 1 |
| 9 | 0352708 | Направляющее кольцо | 1 |
| 10 | 0352709 | Грязесъёмное кольцо | 1 |
| 11 | A811160 | Уплотнительное кольцо | 1 |
| 12 | 4170546 | Опорное кольцо | 1 |
| 13 | 0352710 | Амортизирующий подшипник | 1 |
| 14 | 0352711 | Поршень | 1 |
| 15 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 16 | 0352712 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0352713 | Гайка | 1 |
| 19 | 0352714 | Регулировочная шайба | 1 |
| 20 | 0104404 | Шарик | 1 |
| 21 | 0352715 | Установочный винт | 1 |
| 24 | 0352716 | Болт с внутренним шестигранником | 8 |
| 29 | 0237418 | Воздушный клапан | 1 |
| 41 | 0386901 | Грязесъёмное кольцо | 2 |
| 42 | 0386902 | Грязесъёмное кольцо | 2 |
| 43 | J75481 | Пресс-маслёнка | 1 |
| 55 | 0387001 | Трубка | 1 |
| 56 | 0387002 | Трубка | 1 |
| 57 | 0309020 | Болт с внутренним шестигранником | 8 |
| 58 | 984614 | Уплотнительное кольцо | 2 |
| 60 | 0309219 | Хомут трубки | 1 |
| 61 | 0237417 | Болт | 1 |
| 62 | 0208516 | Пружинная шайба | 1 |
| 63 | 0352719 | Лента | 1 |
| 64 | 0386905 | Лента | 1 |
| 65 | 0352721 | Лента | 2 |
| 66 | 0236915 | Держатель | 2 |
| 67 | 0236916 | Болт | 1 |
| 68 | A590914 | Пружинная шайба | 1 |
| 69 | 0178820 | Болт | 4 |
| 70 | 0325913 | Шайба | 4 |
| 100 | 4255531 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
