Сиденье стойка <STD> — HITACHI EX400-3

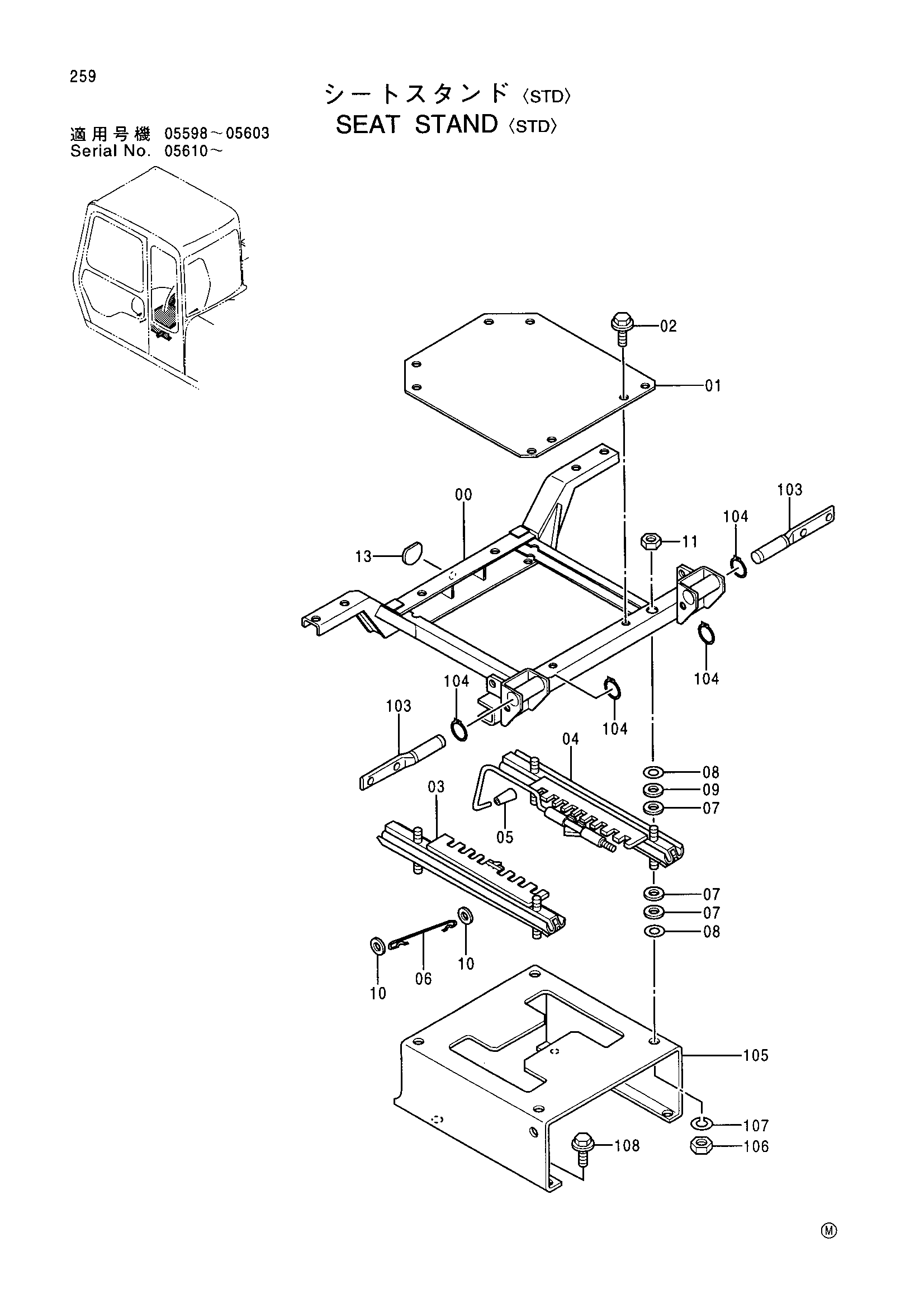

Заводская схема «Сиденье стойка <STD>» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-13 | 9146290 | Сиденье стойка | 1 |
| 00 | 6015464 | Рама | 1 |
| 01 | 8064395 | Пластина | 1 |
| 02 | J021025 | Болт с шайбой | 4 |
| 03 | 4323532 | Направляющая в сборе(левый) | 1 |
| 04 | 4323531 | Направляющая в сборе(правый) | 1 |
| 05 | 4322701 | Ручка | 1 |
| 06 | 4322706 | Шток | 1 |
| 07 | 4322702 | Плоская шайба | 12 |
| 08 | 4322703 | Втулка | 8 |
| 09 | 4360215 | Плоская шайба | 4 |
| 10 | 4322707 | Шайба | 2 |
| 11 | 4322704 | Гайка | 4 |
| 13 | 4360539 | Уплотнение | 1 |
| 103 | 3052566 | Палец | 2 |
| 104 | D910536 | Стопорное кольцо | 4 |
| 105 | 2038728 | Стойка | 1 |
| 106 | J952010 | Гайка | 4 |
| 107 | A590910 | Пружинная шайба | 4 |
| 108 | J011030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
