Гидроцилиндр. уровень <лоадеер> — HITACHI EX400-3

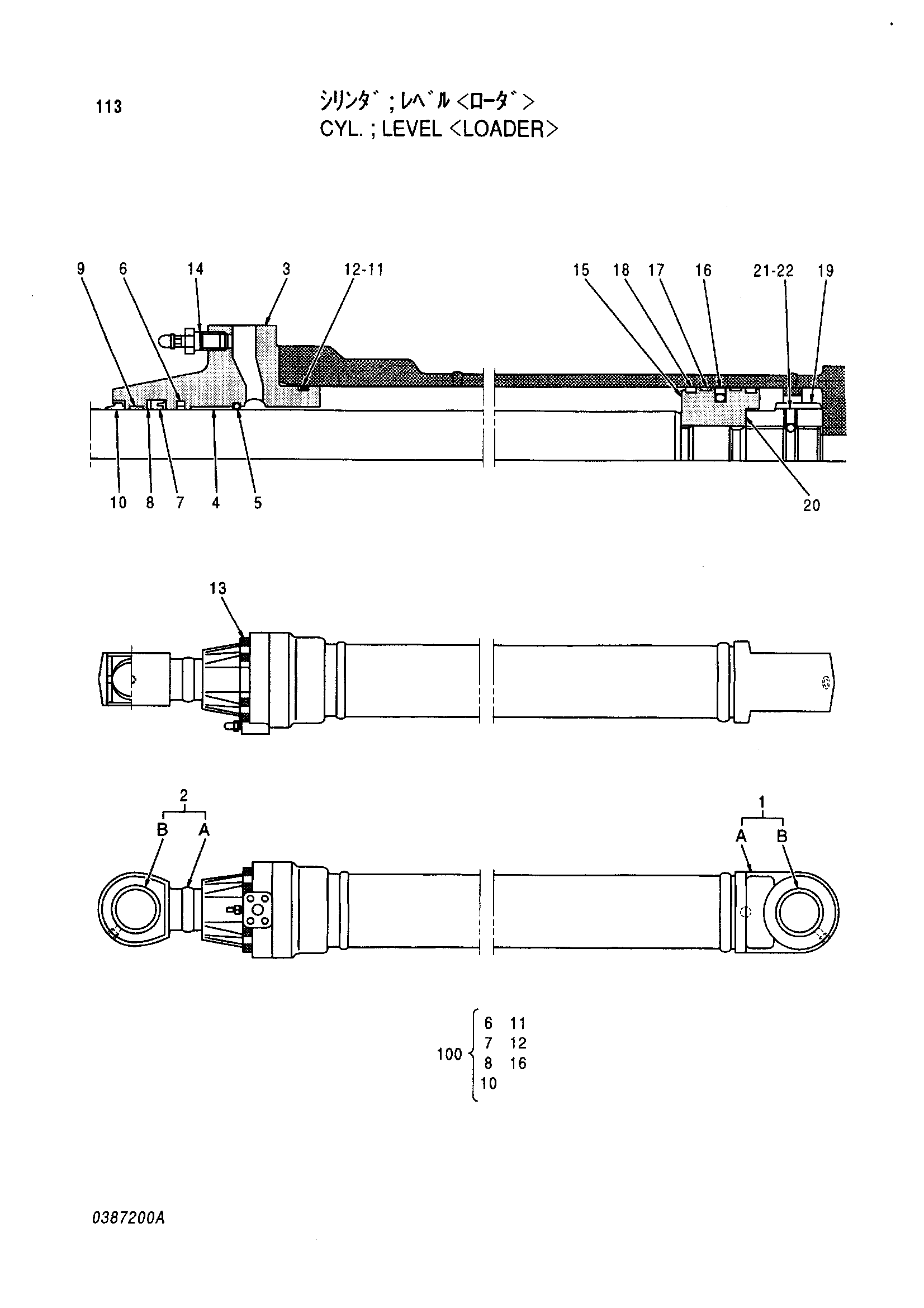

Заводская схема «Гидроцилиндр. уровень <лоадеер>» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4219779 | Гидроцилиндр. уровень | 1 | |
| 1 | 4256049 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0387101 | Втулка пальца | 1 |
| 2 | 4256050 | Шток поршня в сборе | 1 |
| 2B | 0387101 | Втулка пальца | 1 |
| 3 | 0352703 | Головка гидроцилиндра | 1 |
| 4 | 0352704 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0352705 | Уплотнительное кольцо | 1 |
| 7 | 0352706 | U-образная манжета | 1 |
| 8 | 0352707 | Опорное кольцо | 1 |
| 9 | 0352708 | Направляющее кольцо | 1 |
| 10 | 0352709 | Грязесъёмное кольцо | 1 |
| 11 | A811160 | Уплотнительное кольцо | 1 |
| 12 | 4170546 | Опорное кольцо | 1 |
| 13 | 0352716 | Болт с внутренним шестигранником | 8 |
| 14 | 0237418 | Воздушный клапан | 1 |
| 15 | 0352711 | Поршень | 1 |
| 16 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 17 | 0352712 | Направляющее кольцо | 2 |
| 18 | 0259307 | Направляющее кольцо | 2 |
| 19 | 0352713 | Гайка | 1 |
| 20 | 0352714 | Регулировочная шайба | 1 |
| 21 | 0104404 | Шарик | 1 |
| 22 | 0352715 | Установочный винт | 1 |
| 100 | 4255531 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
