Механизм натяжения — HITACHI EX400-3

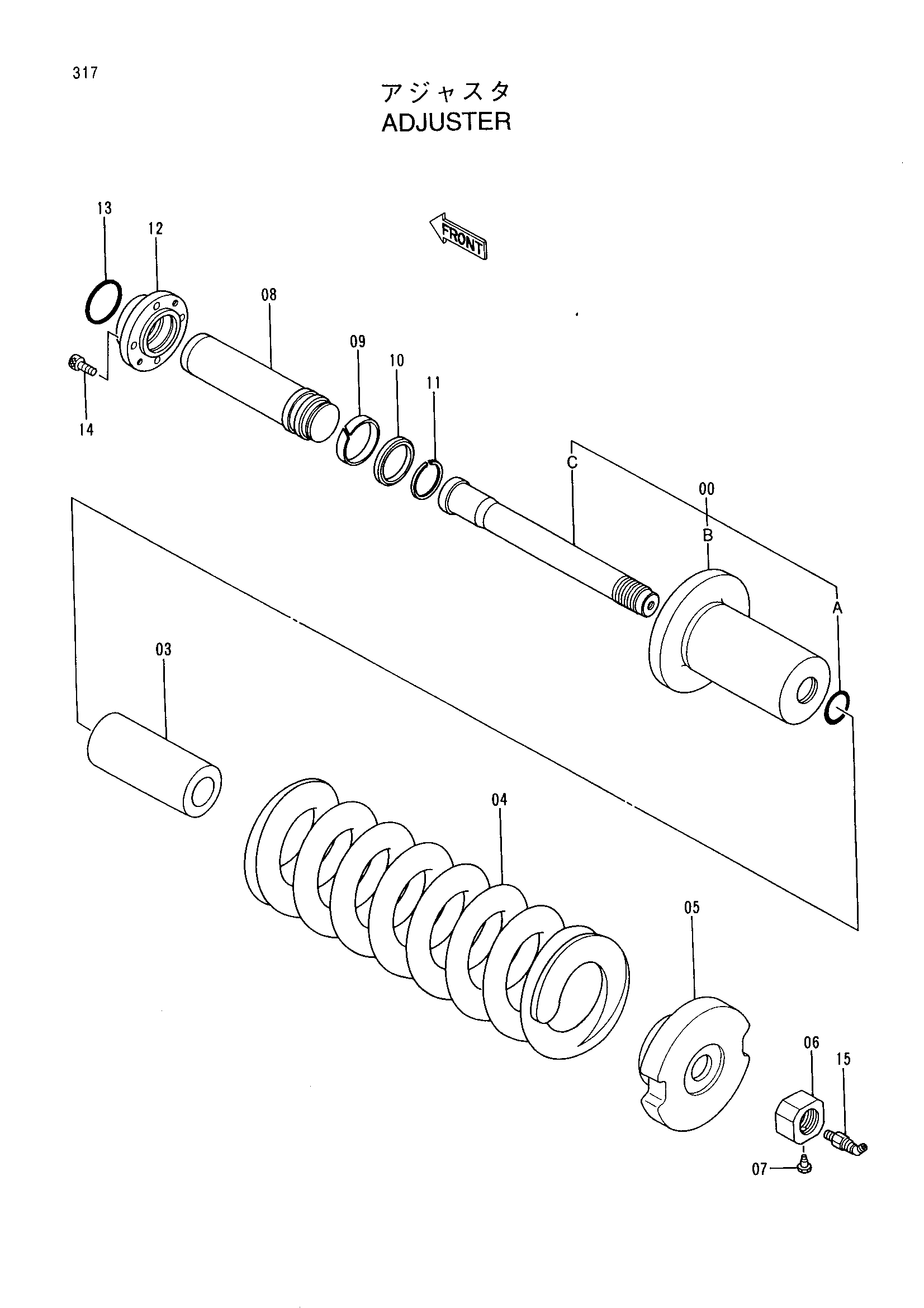

Заводская схема «Механизм натяжения» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9099143 | Механизм натяжения в сборе | 2 | |
| 00 | 9099144 замена: 3072123 | Гидроцилиндр. в сборе | 1 |
| 00 | 9099144 замена: 4348376 | Гидроцилиндр. в сборе | 1 |
| 00 | 9099144 замена: 9140081 | Гидроцилиндр. в сборе | 1 |
| 00 | 9140081 | Гидроцилиндр. в сборе | 1 |
| 00A | 4113161 | Уплотнительное кольцо | 1 |
| 00B | 2031000 | Гидроцилиндр | 1 |
| 00C | 2031405 | Шток | 1 |
| 00C | 2037733 | Шток | 1 |
| 03 | 4340206 | Проставка | 1 |
| 04 | 2030998 | Пружина | 1 |
| 05 | 3070349 | Кронштейн | 1 |
| 05 | 3072123 | Кронштейн | 1 |
| 06 | 4265547 | Гайка | 1 |
| 06 | 4348376 | Гайка | 1 |
| 07 | 4186691 | Болт | 1 |
| 08 | 3053629 | Шток поршня | 1 |
| 09 | 4150804 | Кольцо | 1 |
| 10 | 4152609 | U-образная манжета | 1 |
| 11 | 4150805 | Стопорное кольцо | 1 |
| 12 | 3053628 | Направляющая | 1 |
| 13 | 4071223 | Уплотнительное кольцо | 1 |
| 14 | M341430 | Болт с внутренним шестигранником | 4 |
| 15 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
