Масляный насос и маслоприёмник — HITACHI EX400-3

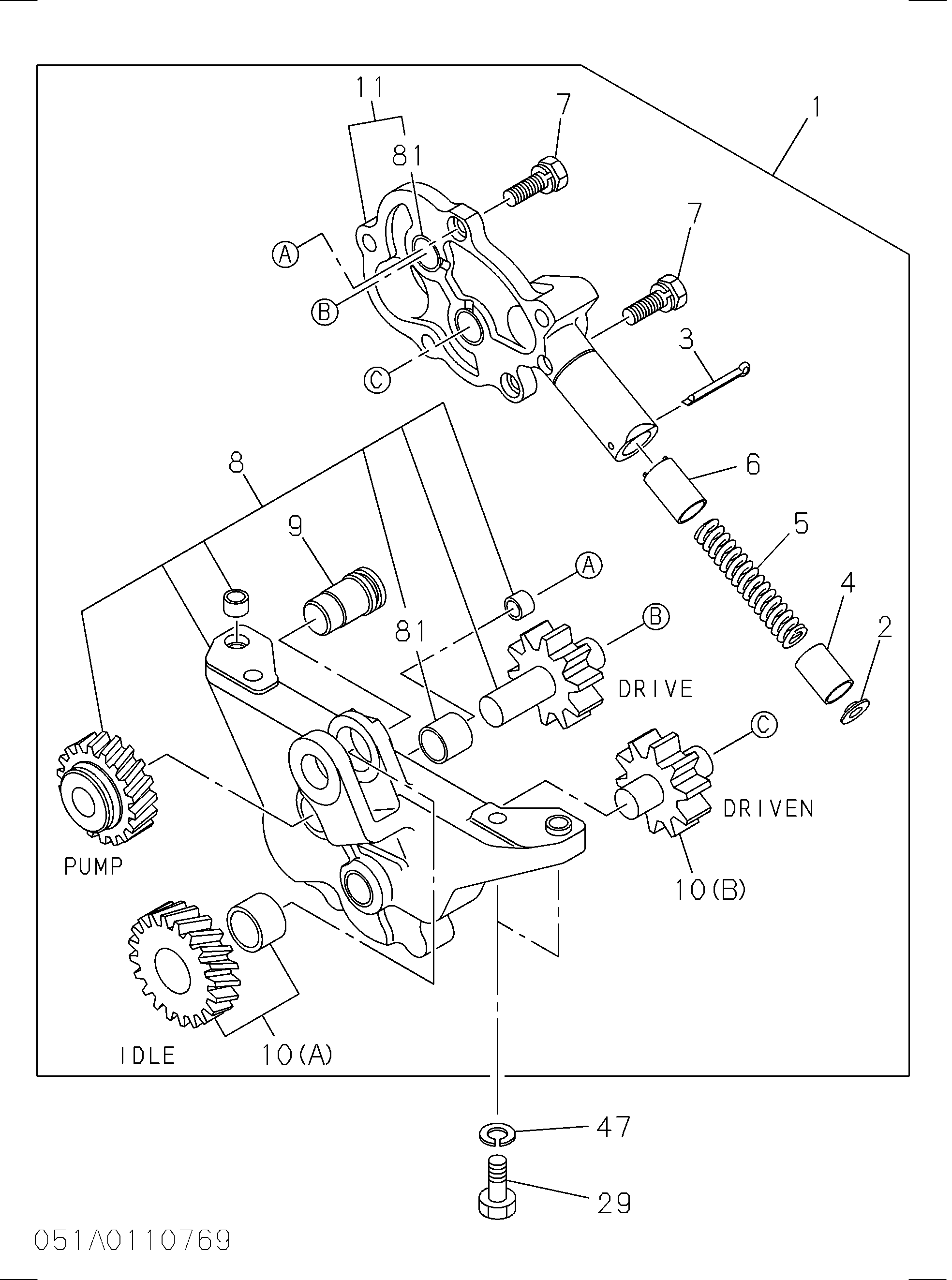

Заводская схема «Масляный насос и маслоприёмник» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1131002010 | Насос в сборе масляный | 1 |
| 2 | 1131650050 | Сиденье SPR | 1 |
| 3 | 9081040400 | Палец разрезной | 1 |
| 4 | 1131690030 | Ограничитель масляный предохранительный клапан | 1 |
| 5 | 1095802020 | Пружина коил | 1 |
| 6 | 1131610050 | Клапан в сборе предохранительный, масляный насос | 1 |
| 7 | 9019310300 | Болт крышка, масляный насос | 2 |
| 7 | 0500510300 | Болт крышка, масляный насос | 2 |
| 8 | 1131200302 | Шестерня дривен, масляный насос | 1 |
| 8 | 1131200341 | Шестерня дривен, масляный насос | 1 |
| 9 | 1131290070 | Спиндле холостой ход шестерня масляный насос | 1 |
| 10(A) | 1131200351 | Шестерня W/втулка масляный насос | 1 |
| 11 | 1131100221 | Крышка в сборе масляный насос | 1 |
| 29 | 9023610250 | Болт масляный насос | 2 |
| 29 | 9023610350 | Болт масляный насос | 2 |
| 47 | 9091506100 | Шайба LK, масляный насос | 4 |
| 50 | 1096233970 | Прокладка масляный трубка, страинер TO насос | 1 |
| 51 | 1133127491 | Страинер и трубка в сборе масляный | 1 |
| 61 | 0168060550 | Болт маслоприёмник | 2 |
| 64 | 9091505100 | Шайба LK, трубка насос страинер | 2 |
| 81 | 1131160070 | Втулка шестерня вал, масляный насос | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
