Пилотный трубопроводы (4-1) — HITACHI EX400-3

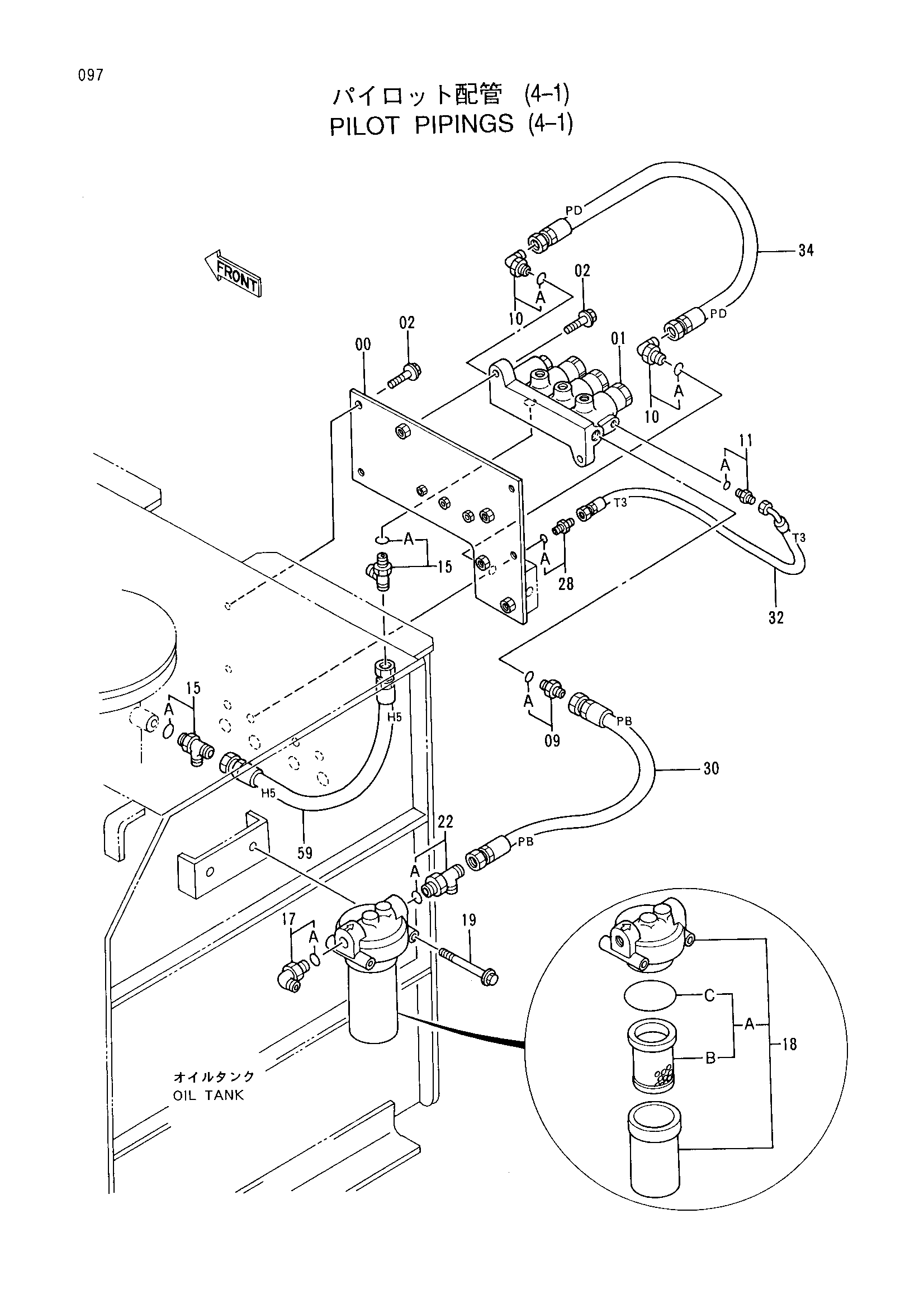

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8055498 | Кронштейн | 1 |
| 01 | 4307603 | Электромагнитный клапан | 1 |
| 02 | J011030 | Болт с шайбой | 6 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4154672 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4303003 | Тройник | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4154672 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4191300 | Масляный фильтр | 1 |
| 18A | 4207841 | Элемент масляный | 1 |
| 18B | 4191301 | Фильтрующий элемент | 1 |
| 18C | A811065 | Уплотнительное кольцо | 1 |
| 19 | J011000 | Болт с шайбой | 2 |
| 22 | 4270679 | Тройник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4200465 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4344492 | Шланг (PB) | 1 |
| 32 | 4317664 замена: 4366755 | Нейлоновый шланг (T3) | 1 |
| 32 | 4317664 | Нейлоновый шланг (T3) | 1 |
| 32 | 4366755 | Шланг (T3) | 1 |
| 32 | 4366755 | Шланг (T3) | 1 |
| 34 | 4308613 замена: 4366756 | Нейлоновый шланг (PD) | 1 |
| 34 | 4308613 | Нейлоновый шланг (PD) | 1 |
| 34 | 4366756 | Шланг (PD) | 1 |
| 34 | 4366756 | Шланг (PD) | 1 |
| 59 | 4330803 замена: 4345842 | Нейлоновый шланг (H5) | 1 |
| 59 | 4330803 | Нейлоновый шланг (H5) | 1 |
| 59 | 4345842 замена: 4366757 | Нейлоновый шланг (H5) | 1 |
| 59 | 4345842 | Нейлоновый шланг (H5) | 1 |
| 59 | 4345842 | Нейлоновый шланг (H5) | 1 |
| 59 | 4366757 | Шланг (H5) | 1 |
| 59 | 4366757 | Шланг (H5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
