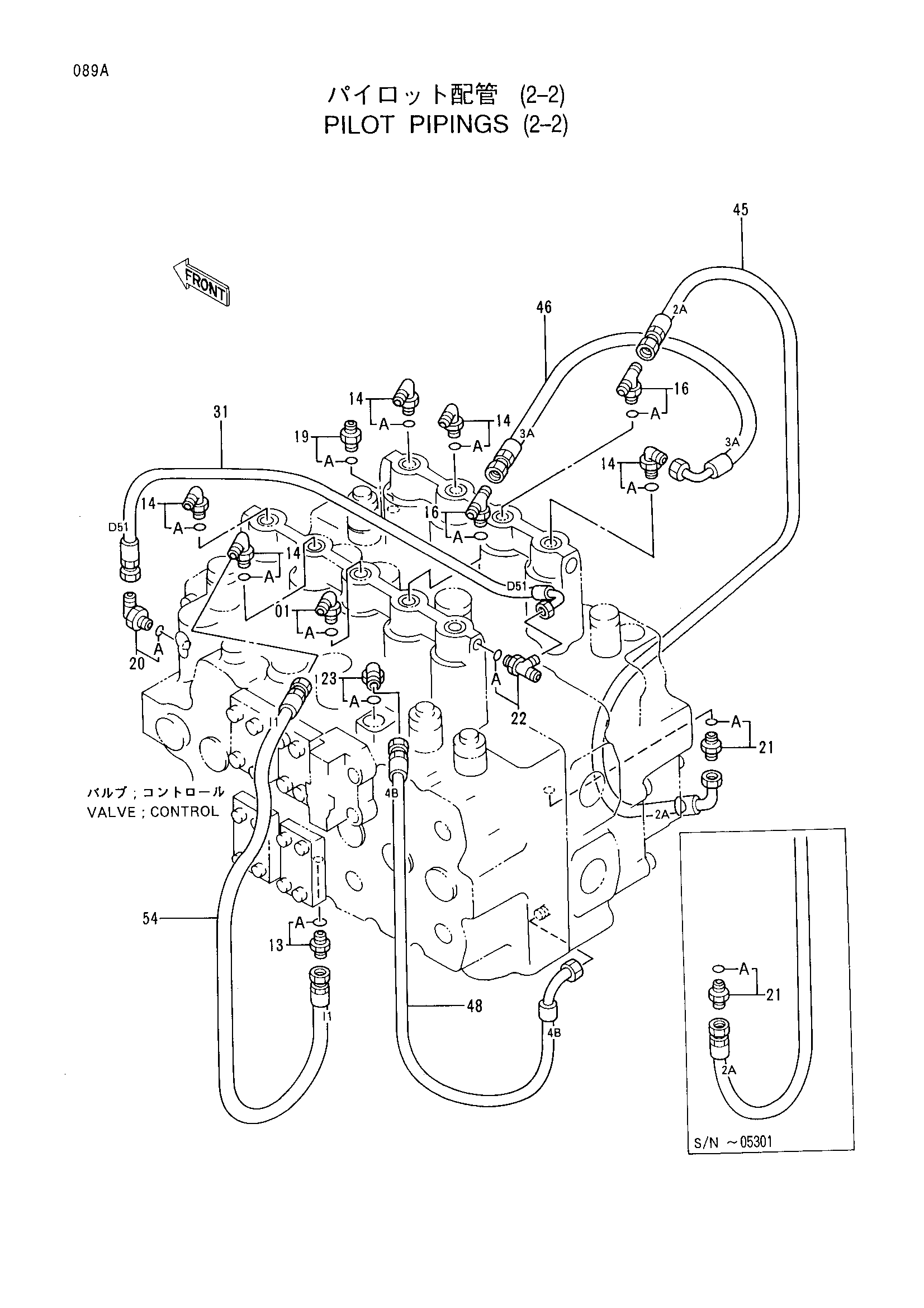

Пилотный трубопроводы (2-2) — HITACHI EX400-3
Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200470 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 5 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4208472 | Тройник | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154670 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4203171 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4342267 замена: 4366738 | Нейлоновый шланг (D51) | 1 |
| 31 | 4342267 | Нейлоновый шланг (D51) | 1 |
| 31 | 4366738 | Шланг (D51) | 1 |
| 31 | 4366738 | Шланг (D51) | 1 |
| 45 | 4308647 замена: 4350006 | Нейлоновый шланг (2A) | 1 |
| 45 | 4350006 замена: 4366739 | Нейлоновый шланг (2A) | 1 |
| 45 | 4350006 | Нейлоновый шланг (2A) | 1 |
| 45 | 4366739 | Шланг (2A) | 1 |
| 45 | 4366739 | Шланг (2A) | 1 |
| 46 | 4308648 замена: 4360259 | Нейлоновый шланг (3A) | 1 |
| 46 | 4308648 | Нейлоновый шланг (3A) | 1 |
| 46 | 4360259 замена: 4366740 | Шланг (3A) | 1 |
| 46 | 4360259 | Шланг (3A) | 1 |
| 46 | 4360259 | Шланг (3A) | 1 |
| 46 | 4366740 | Шланг (3A) | 1 |
| 46 | 4366740 | Шланг (3A) | 1 |
| 48 | 4317661 замена: 4366741 | Нейлоновый шланг (4B) | 1 |
| 48 | 4317661 | Нейлоновый шланг (4B) | 1 |
| 48 | 4366741 | Шланг (4B) | 1 |
| 48 | 4366741 | Шланг (4B) | 1 |
| 54 | 4317684 замена: 4366742 | Нейлоновый шланг (I1) | 1 |
| 54 | 4317684 | Нейлоновый шланг (I1) | 1 |
| 54 | 4366742 | Шланг (I1) | 1 |
| 54 | 4366742 | Шланг (I1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
