Пилотный трубопроводы (3-2) — HITACHI EX400-3

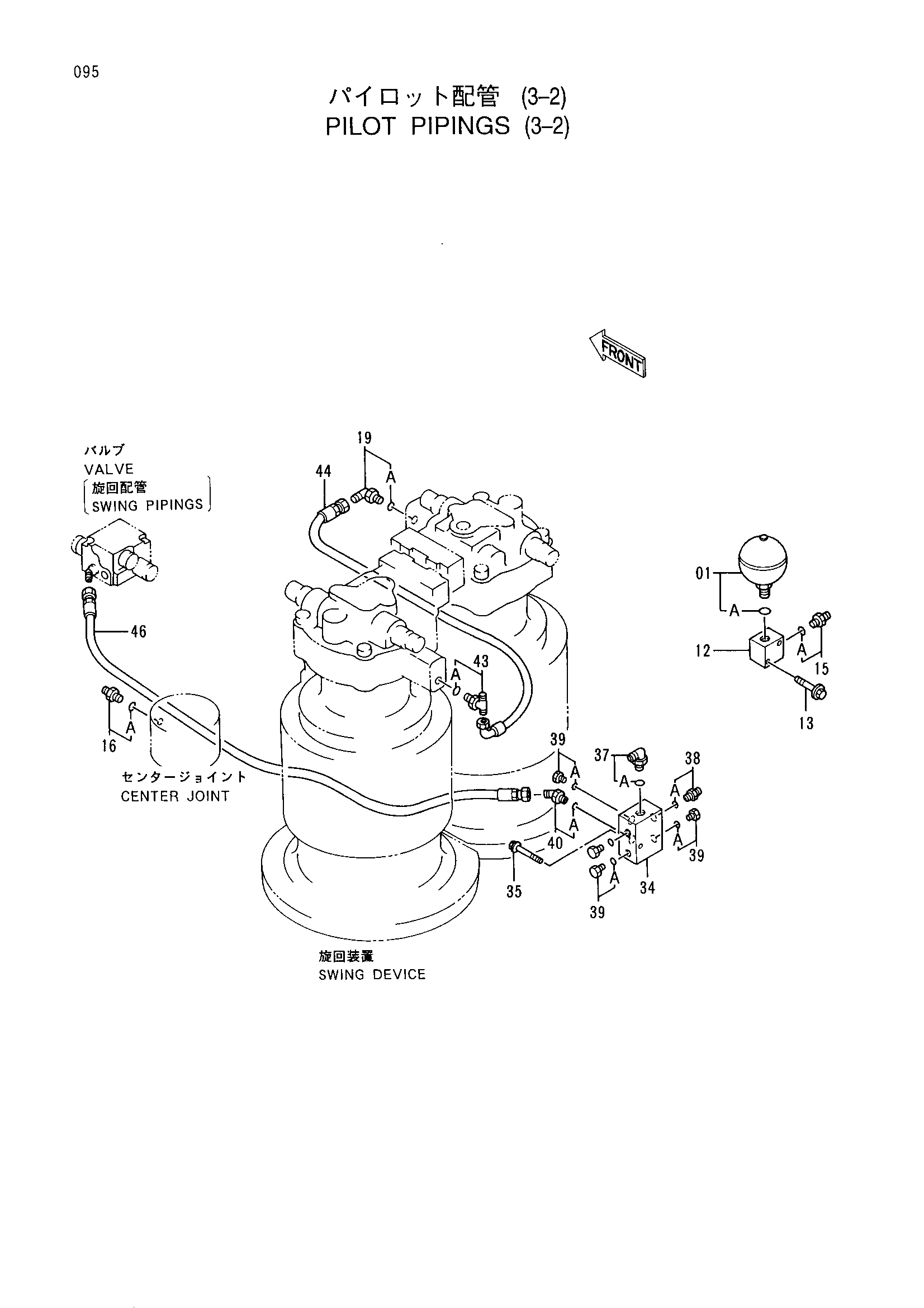

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195978 | Гидроаккумулятор | 1 |
| 01A | 954493 | Уплотнительное кольцо | 1 |
| 12 | 3036998 | Блок | 1 |
| 13 | J011060 | Болт с шайбой | 2 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 2024853 | Коллектор | 1 |
| 35 | J010860 | Болт с шайбой | 2 |
| 37 | 4154671 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4200467 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4093624 | Пробка | 4 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4193826 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4208473 | Тройник | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4342265 замена: 4344493 | Нейлоновый шланг (Si1) | 1 |
| 44 | 4342265 | Нейлоновый шланг (Si1) | 1 |
| 44 | 4344493 замена: 4366753 | Нейлоновый шланг (Si1) | 1 |
| 44 | 4344493 | Нейлоновый шланг (Si1) | 1 |
| 44 | 4344493 | Нейлоновый шланг (Si1) | 1 |
| 44 | 4366753 | Шланг (Si1) | 1 |
| 44 | 4366753 | Шланг (Si1) | 1 |
| 46 | 4333713 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
