Пилотный трубопроводы (3-1) — HITACHI EX400-3

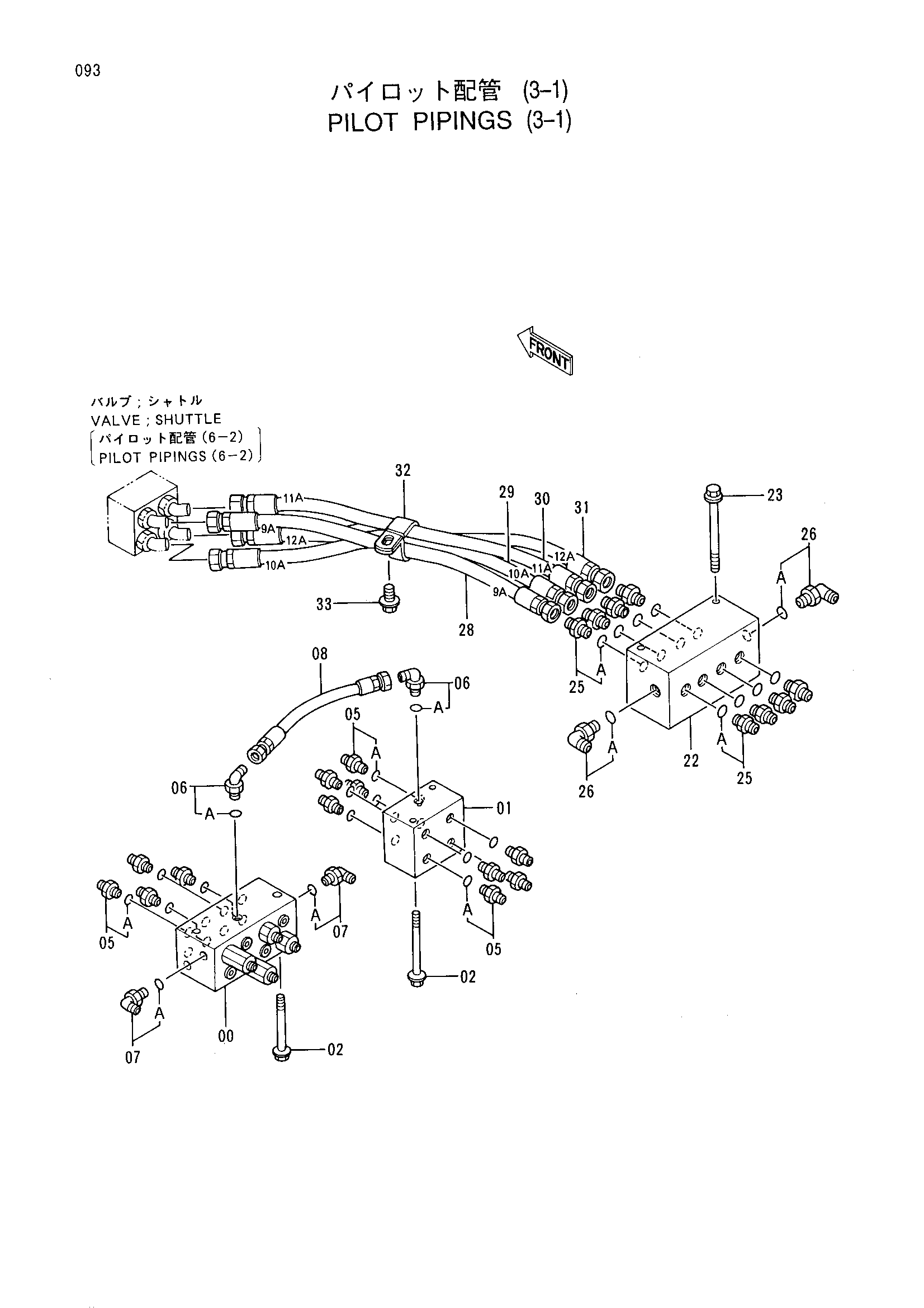

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335650 | Клапан регулировочный | 1 |
| 01 | 4254613 | Челночный клапан | 1 |
| 02 | J020816 | Болт с шайбой | 4 |
| 05 | 4200466 | Адаптер | 12 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4259316 замена: 4366752 | Нейлоновый шланг (SJ) | 1 |
| 08 | 4259316 | Нейлоновый шланг (SJ) | 1 |
| 08 | 4366752 | Шланг (SJ) | 1 |
| 08 | 4366752 | Шланг (SJ) | 1 |
| 22 | 4335088 | Клапан регулировочный | 1 |
| 23 | 4305337 | Болт с шайбой | 2 |
| 25 | 4200466 | Адаптер | 8 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4200471 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4304437 замена: 4366748 | Нейлоновый шланг (9A) | 1 |
| 28 | 4304437 | Нейлоновый шланг (9A) | 1 |
| 28 | 4366748 | Шланг (9A) | 1 |
| 28 | 4366748 | Шланг (9A) | 1 |
| 29 | 4304439 замена: 4366749 | Нейлоновый шланг (10A) | 1 |
| 29 | 4304439 | Нейлоновый шланг (10A) | 1 |
| 29 | 4366749 | Шланг (10A) | 1 |
| 29 | 4366749 | Шланг (10A) | 1 |
| 30 | 4304441 замена: 4366750 | Нейлоновый шланг (11A) | 1 |
| 30 | 4304441 | Нейлоновый шланг (11A) | 1 |
| 30 | 4366750 | Шланг (11A) | 1 |
| 30 | 4366750 | Шланг (11A) | 1 |
| 31 | 4304443 замена: 4366751 | Нейлоновый шланг (12A) | 1 |
| 31 | 4304443 | Нейлоновый шланг (12A) | 1 |
| 31 | 4366751 | Шланг (12A) | 1 |
| 31 | 4366751 | Шланг (12A) | 1 |
| 32 | 4190291 | Зажим | 1 |
| 33 | J011025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
