Смазка трубопроводы (STD. рукоять, HD рукоять) — HITACHI EX400-3

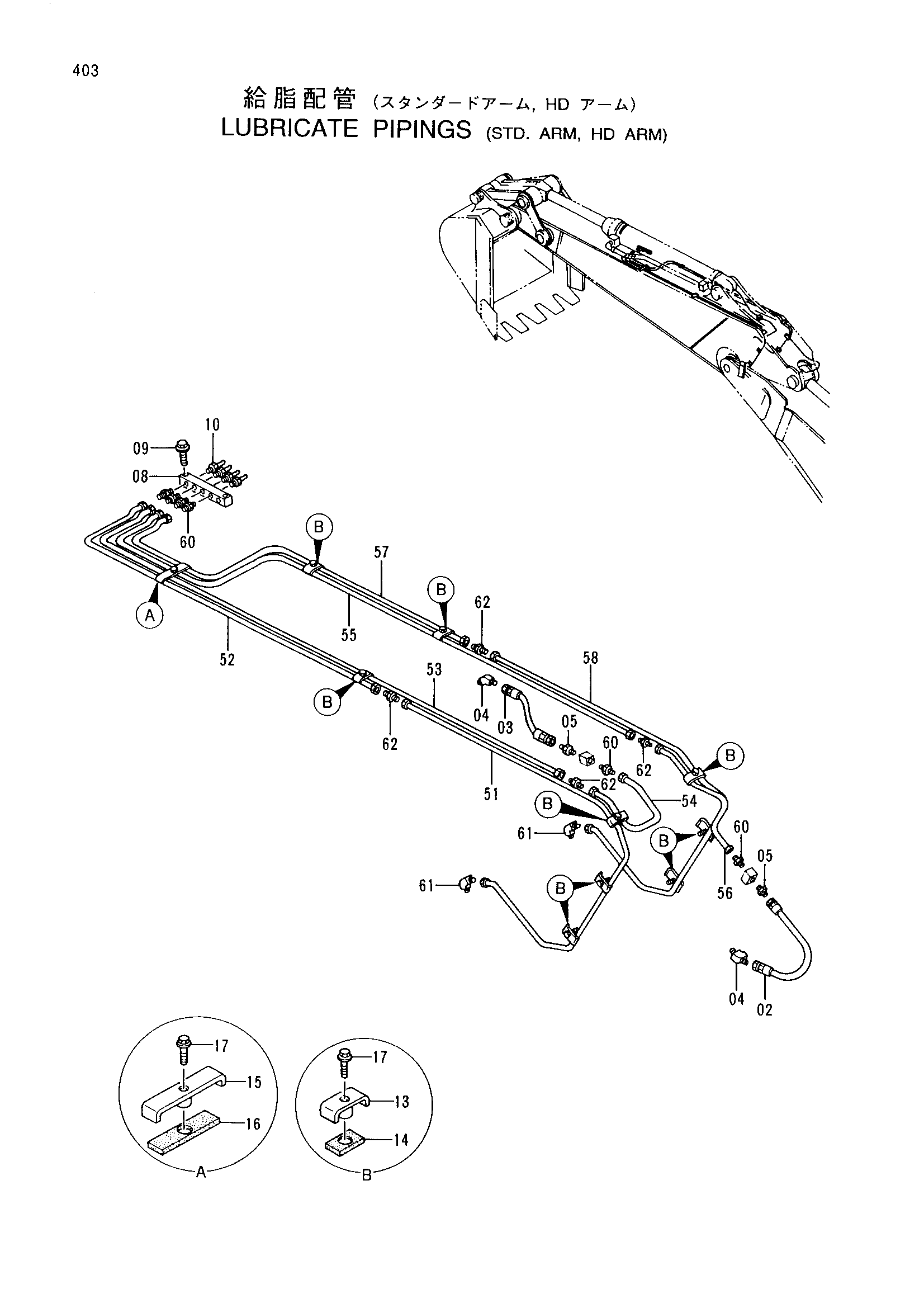

Заводская схема «Смазка трубопроводы (STD. рукоять, HD рукоять)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4157948 | Шланг | 1 |
| 03 | 4512113 | Нейлоновый шланг | 1 |
| 04 | 94-1501 | Угловой штуцер | 2 |
| 05 | 94-1301 | Адаптер | 2 |
| 08 | 4274903 | Блок | 1 |
| 09 | J011040 | Болт с шайбой | 2 |
| 10 | J75482 | Пресс-маслёнка | 4 |
| 13 | 9736422 | Хомут | 9 |
| 14 | 4269657 | Резиновая прокладка | 9 |
| 15 | 9736421 | Хомут | 1 |
| 16 | 4273721 | Резиновая прокладка | 1 |
| 17 | J011030 | Болт с шайбой | 10 |
| 51 | 3055976 | Трубка | 1 |
| 52 | 4274888 | Трубка | 1 |
| 53 | 4276568 | Трубка | 1 |
| 54 | 4276569 | Трубка | 1 |
| 55 | 4335902 | Трубка | 1 |
| 56 | 4335903 | Трубка | 1 |
| 57 | 4274890 | Трубка | 1 |
| 58 | 3055978 | Трубка | 1 |
| 60 | 4130169 | Штуцер трубки | 6 |
| 61 | 4130175 | Штуцер трубки | 2 |
| 62 | 4130192 | Штуцер трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
