Погрузчик пилотный трубопроводы (1) — HITACHI EX400-3

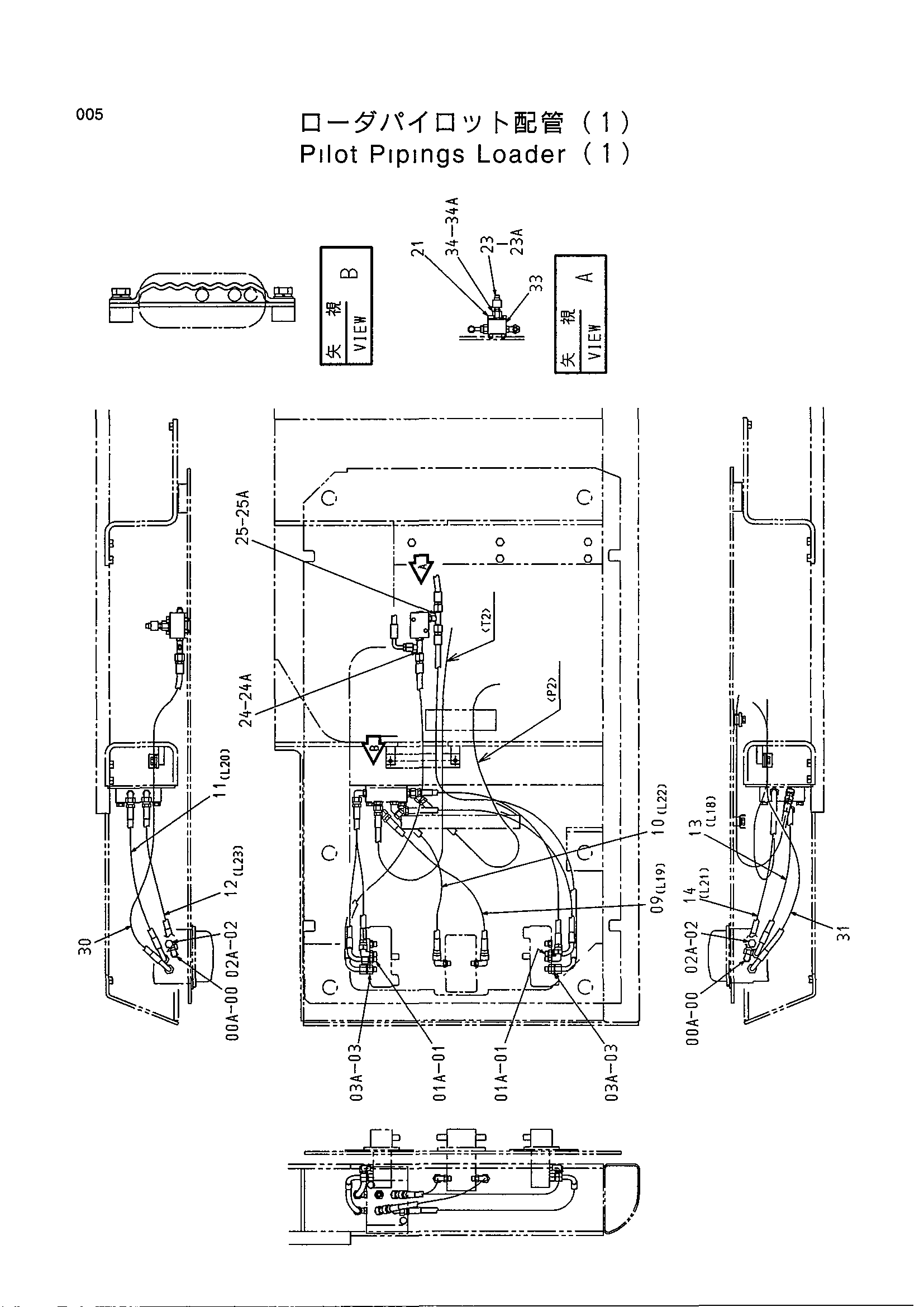

Заводская схема «Погрузчик пилотный трубопроводы (1)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4093624 | Пробка | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4261226 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4249301 | Нейлоновый шланг | 1 |
| 10 | 4249304 | Нейлоновый шланг | 1 |
| 11 | 4254445 | Нейлоновый шланг | 1 |
| 12 | 4249305 | Нейлоновый шланг | 1 |
| 13 | 4254443 | Нейлоновый шланг | 1 |
| 14 | 4249303 | Нейлоновый шланг | 1 |
| 21 | J011055 | Болт с шайбой | 2 |
| 23 | 4254563 | Выключатель давление | 1 |
| 23A | 4113154 | Уплотнительное кольцо | 1 |
| 24 | 4207300 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4208473 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4221220 | Нейлоновый шланг | 1 |
| 31 | 4218436 | Нейлоновый шланг | 1 |
| 33 | 4195759 | Челночный клапан | 1 |
| 34 | 4339737 | Переходник | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
