Крышка (1) — HITACHI EX400-3

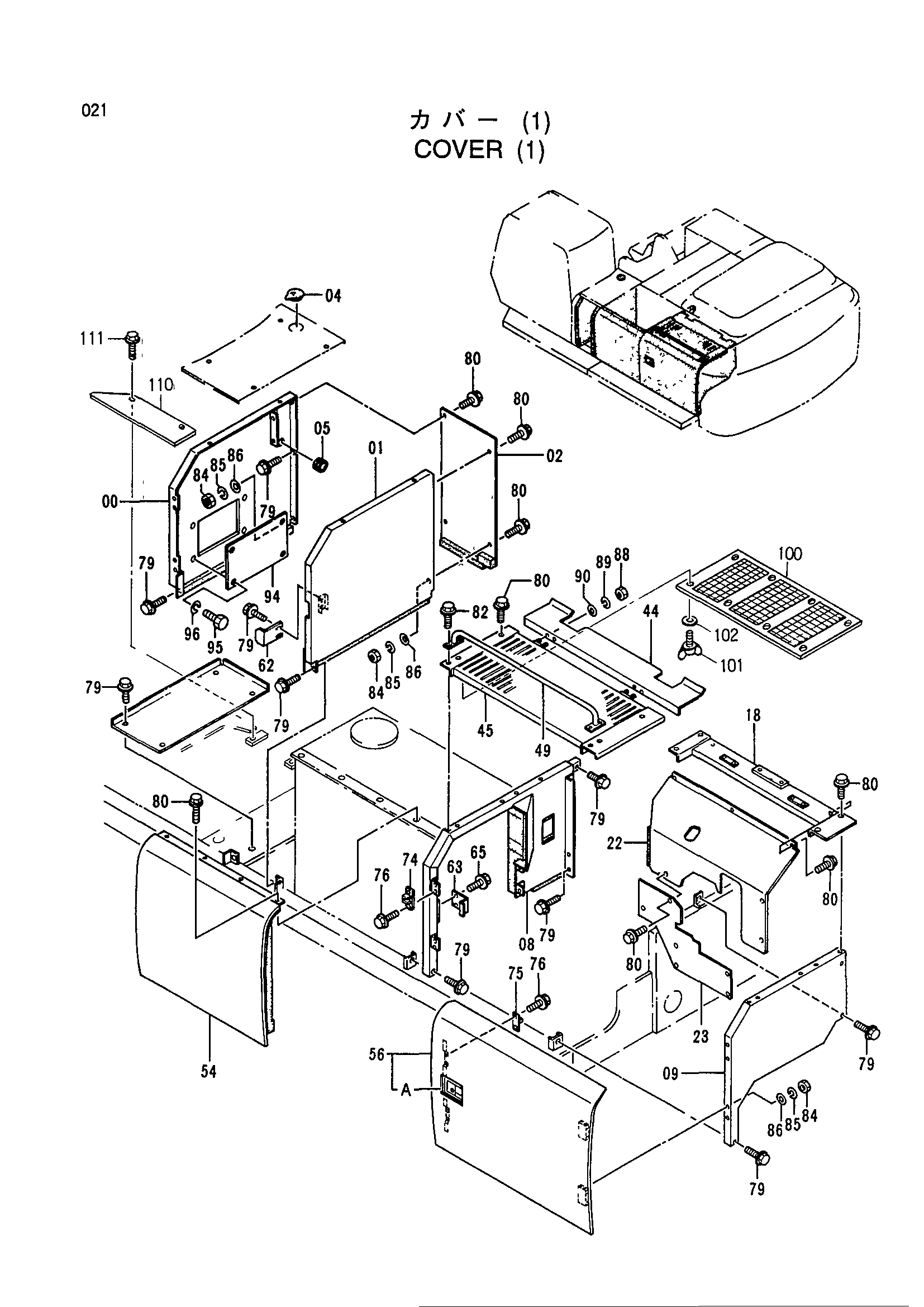

Заводская схема «Крышка (1)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014721 | Крышка | 1 |
| 01 | 7025095 | Крышка | 1 |
| 02 | 4376308 | Крышка | 1 |
| 03 | 3058431 | Крышка | 1 |
| 04 | 3058180 | Резиновая втулка | 1 |
| 05 | 4210485 | Резиновая втулка | 1 |
| 08 | 7029575 | Опора | 1 |
| 09 | 7029574 | Опора | 1 |
| 18 | 7029578 | Опора | 1 |
| 22 | 7029581 | Крышка | 1 |
| 23 | 8061457 | Крышка | 1 |
| 44 | 3071417 | Крышка | 1 |
| 45 | 4376309 | Крышка | 1 |
| 49 | 8059065 | Поручень | 1 |
| 54 | 6012679 | Крышка | 1 |
| 56 | 5004019 | Дверь | 1 |
| 56A | 7027540 | Дверь блокировка | 1 |
| 62 | 4317283 | Ограничитель | 1 |
| 63 | 4335211 | Ограничитель | 1 |
| 65 | J031035 | Болт с шайбой | 2 |
| 74 | 4175253 | Кронштейн | 2 |
| 75 | 4175254 | Ограничитель | 2 |
| 76 | J020614 | Болт с шайбой | 8 |
| 79 | J021230 | Болт с шайбой | 12 |
| 80 | J031230 | Болт с шайбой | 25 |
| 82 | J021235 | Болт с шайбой | 4 |
| 84 | J950012 | Гайка | 6 |
| 85 | A590912 | Пружинная шайба | 6 |
| 86 | A590112 | Плоская шайба | 6 |
| 88 | M500807 | Гайка | 4 |
| 89 | A590908 | Пружинная шайба | 4 |
| 90 | A590108 | Плоская шайба | 4 |
| 94 | 4350796 | Пластина | 1 |
| 95 | J900816 | Болт | 4 |
| 96 | A590908 | Пружинная шайба | 4 |
| 100 | 8066542 | Сетка | 1 |
| 101 | M360830 | Болт винг | 8 |
| 102 | A590108 | Плоская шайба | 8 |
| 110 | 4371804 | Крышка | 1 |
| 111 | J031230 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
