Погрузчик основной трубопроводы — HITACHI EX400-3

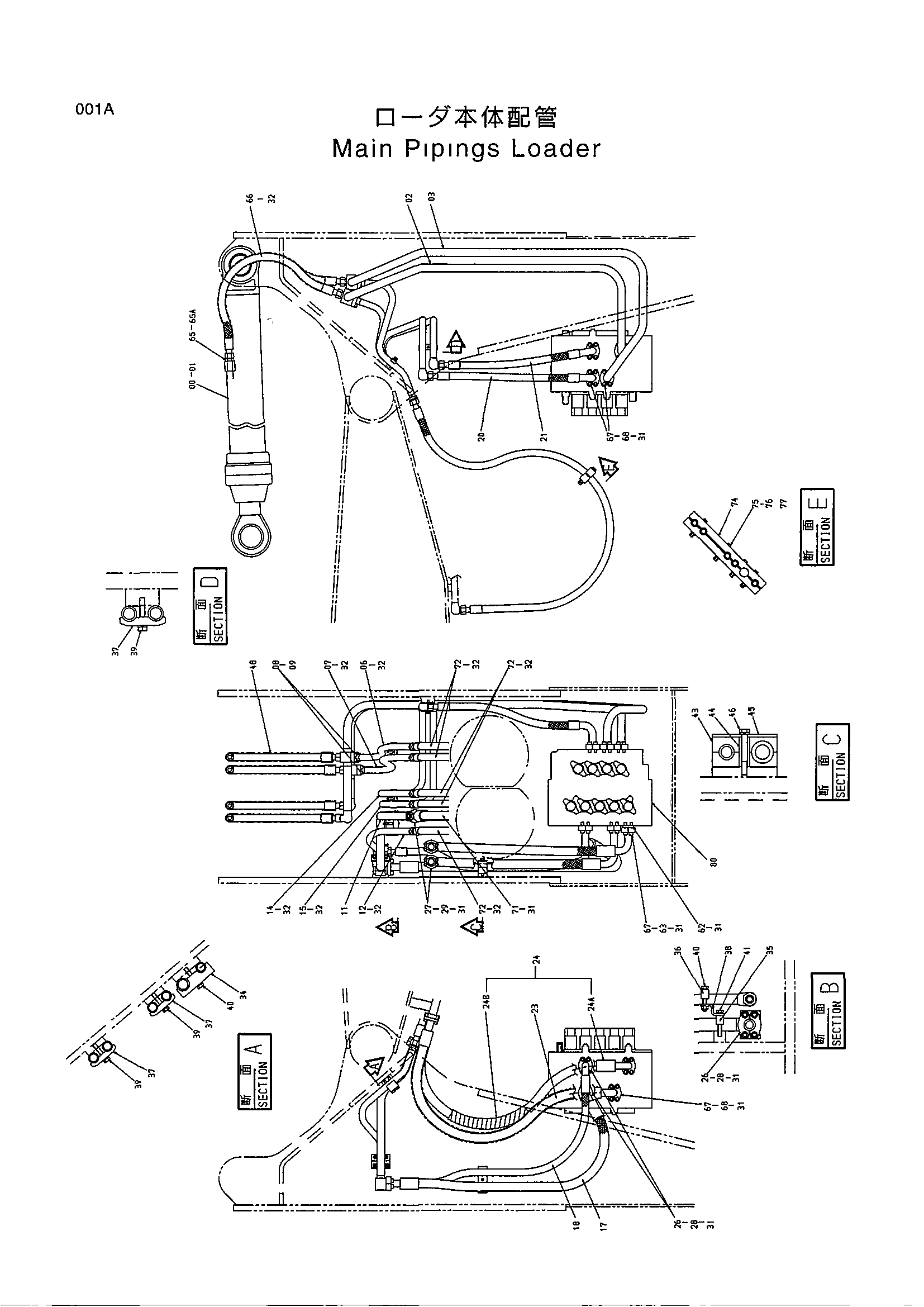

Заводская схема «Погрузчик основной трубопроводы» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350423 | Гидроцилиндр стрелы | 1 |
| 01 | 4350424 | Гидроцилиндр стрелы | 1 |
| 03 | 7030049 | Трубка | 1 |
| 04 | 7030056 | Трубка | 1 |
| 06 | 8062520 | Трубка | 1 |
| 07 | 8062521 | Трубка | 1 |
| 08 | M341240 | Болт с внутренним шестигранником | 8 |
| 09 | A811035 | Уплотнительное кольцо | 2 |
| 11 | 8062518 | Трубка | 1 |
| 12 | 8062543 | Трубка | 1 |
| 14 | 8062944 | Трубка | 1 |
| 15 | 8062945 | Трубка | 1 |
| 17 | 4352989 | Шланг | 1 |
| 18 | 4356817 | Шланг | 1 |
| 20 | 4351316 | Шланг | 1 |
| 21 | 4351317 | Шланг | 1 |
| 23 | 4351195 | Шланг | 1 |
| 24 | 9141294 | Шланг (с защита) | 1 |
| 24A | 4351191 | Шланг | 1 |
| 24B | 4044420 | Защитный кожух | 1 |
| 26 | 4089703 | Разъёмный фланец | 6 |
| 27 | 4154614 | Разъёмный фланец | 8 |
| 28 | M341445 | Болт с внутренним шестигранником | 12 |
| 29 | M341236 | Болт с внутренним шестигранником | 16 |
| 31 | 4508805 | Уплотнительное кольцо | 14 |
| 32 | 4187328 | Уплотнительное кольцо | 21 |
| 34 | 4249565 | Хомут трубки | 1 |
| 35 | 4334364 | Хомут трубки | 1 |
| 36 | 4334363 | Хомут трубки | 1 |
| 37 | 4189860 | Хомут трубки | 3 |
| 38 | 9744502 | Кронштейн | 1 |
| 39 | J011265 | Болт с шайбой | 3 |
| 40 | J011275 | Болт с шайбой | 4 |
| 41 | J011280 | Болт с шайбой | 2 |
| 43 | 4350517 | Хомут шланга | 2 |
| 44 | 4215879 | Проставка | 1 |
| 45 | 4215880 | Пластина | 1 |
| 46 | J011290 | Болт с шайбой | 1 |
| 48 | 4055142 | Защитный кожух | 4 |
| 62 | 4348295 | Фланец | 1 |
| 63 | M341456 | Болт с внутренним шестигранником | 4 |
| 65 | 4189535 | Адаптер | 4 |
| 65A | 4506429 | Уплотнительное кольцо | 1 |
| 66 | 4308041 | Шланг | 4 |
| 67 | 4089703 | Разъёмный фланец | 12 |
| 68 | M341445 | Болт с внутренним шестигранником | 20 |
| 71 | 4259803 | Шланг | 1 |
| 72 | 4259804 | Шланг | 5 |
| 74 | 3051574 | Хомут | 2 |
| 75 | J901202 | Болт | 4 |
| 76 | 449490 | Шайба | 8 |
| 77 | J950012 | Гайка | 8 |
| 80 | 4359275 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
