Пилотный трубопроводы (1) — HITACHI EX400-3

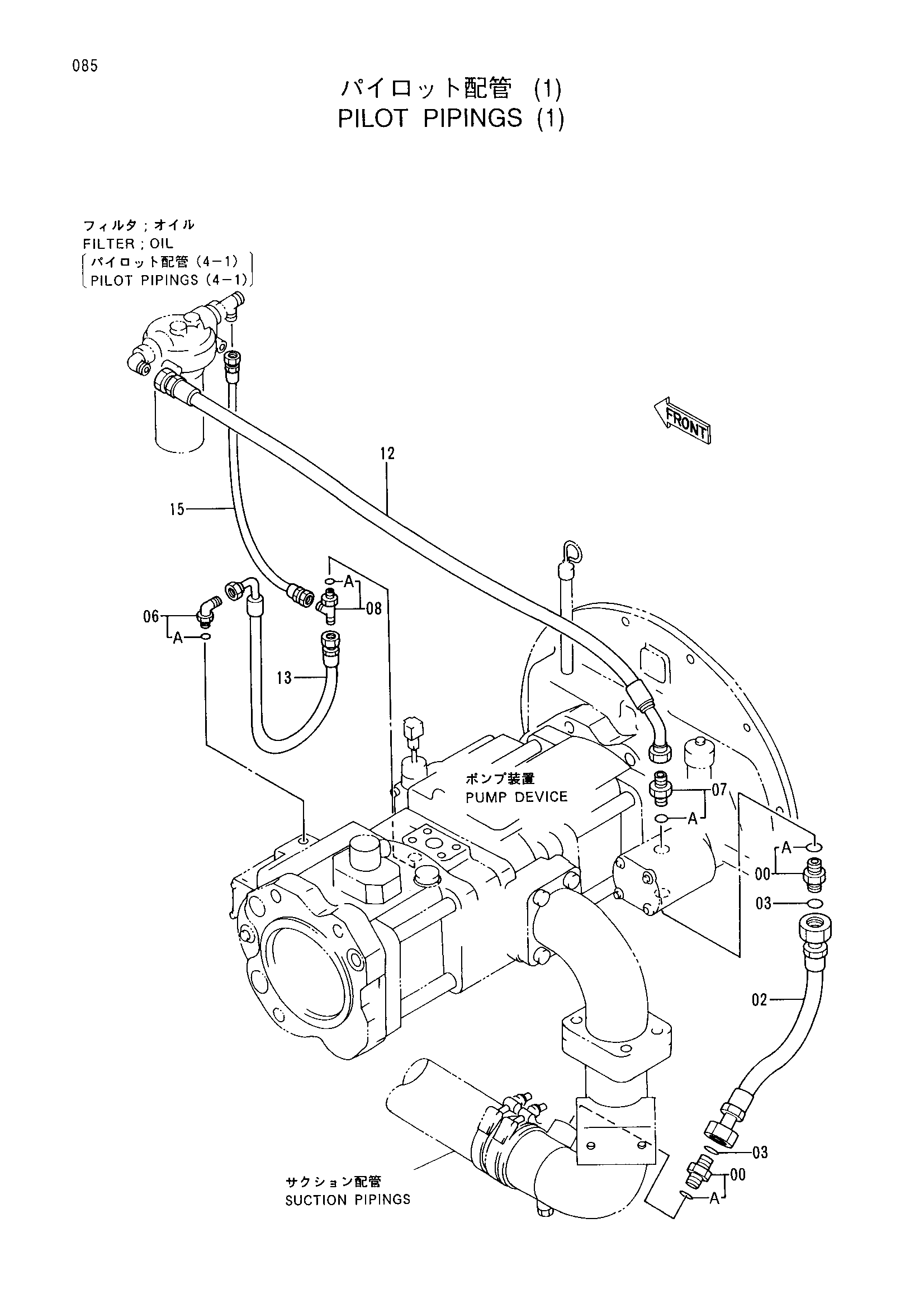

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189619 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4308037 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4210361 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4203171 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4322485 | Шланг | 1 |
| 13 | 4322486 | Шланг | 1 |
| 15 | 4343795 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
