Кондиционер (3) — HITACHI EX400-3

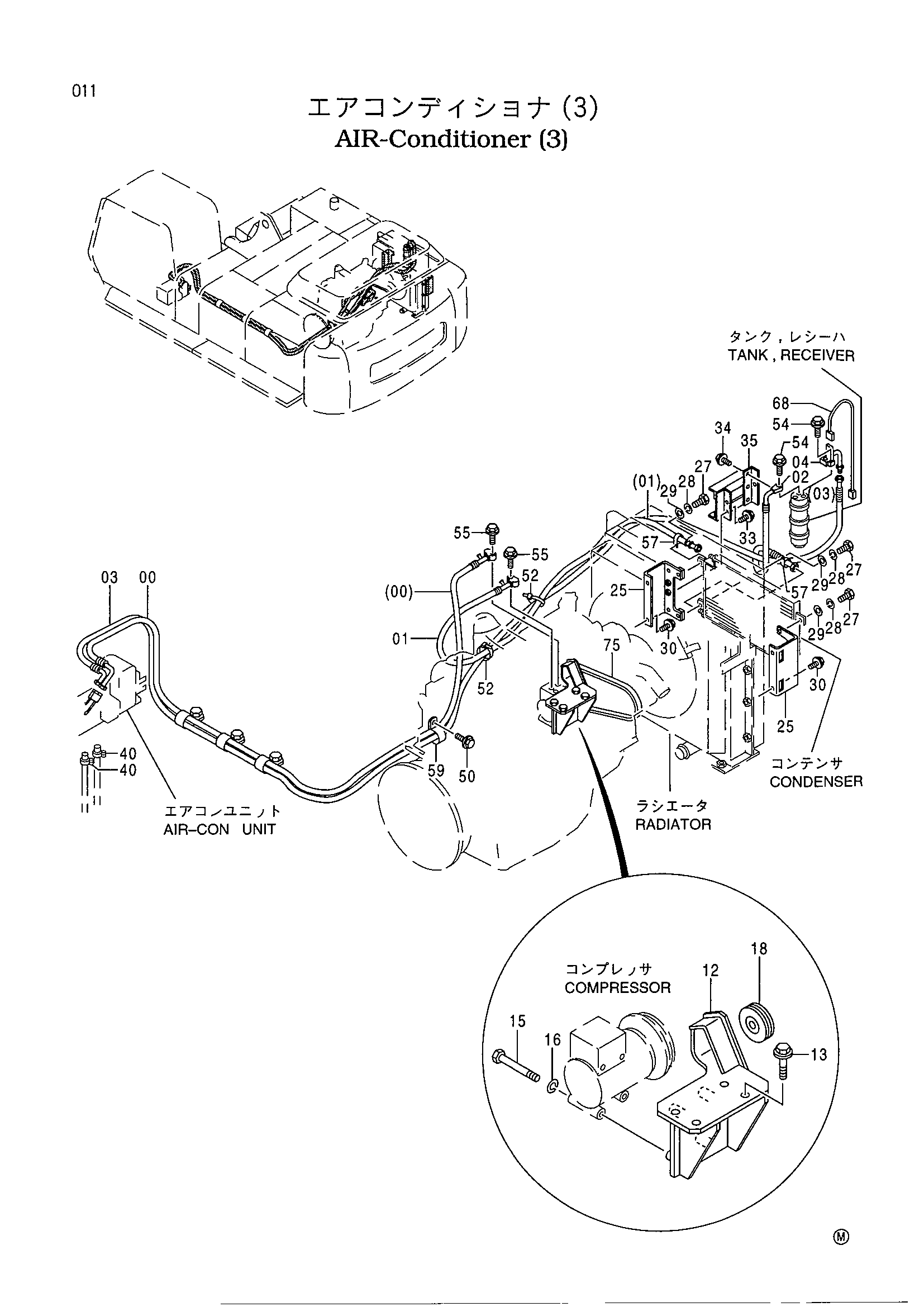

Заводская схема «Кондиционер (3)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4354984 | Шланг | 1 |
| 01 | 4354985 | Шланг | 1 |
| 02 | 4331366 | Шланг | 1 |
| 03 | 4331367 | Шланг | 1 |
| 04 | 4339727 | Трубка | 1 |
| 12 | 7030451 | Кронштейн | 1 |
| 13 | J011250 | Болт с шайбой | 4 |
| 15 | J900890 | Болт | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 18 | 4252004 | Шкив | 1 |
| 25 | 8066285 | Кронштейн | 2 |
| 27 | J900822 | Болт | 4 |
| 28 | A590908 | Пружинная шайба | 4 |
| 29 | A590108 | Плоская шайба | 4 |
| 30 | J021030 | Болт с шайбой | 4 |
| 33 | J031230 | Болт с шайбой | 2 |
| 34 | J020820 | Болт с шайбой | 3 |
| 35 | 8061788 | Кронштейн | 1 |
| 40 | 4514699 | Хомут шланга | 2 |
| 50 | J011020 | Болт с шайбой | 1 |
| 52 | 4055312 | Ленточный зажим | 10 |
| 54 | J020625 | Болт с шайбой | 2 |
| 55 | J020630 | Болт с шайбой | 2 |
| 57 | 4190277 | Зажим | 2 |
| 59 | 4190291 | Зажим | 1 |
| 68 | 4333463 | Провод электрический | 1 |
| 75 | 4372746 | Ремень V | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
