Дренажный трубопроводы — HITACHI EX400-3

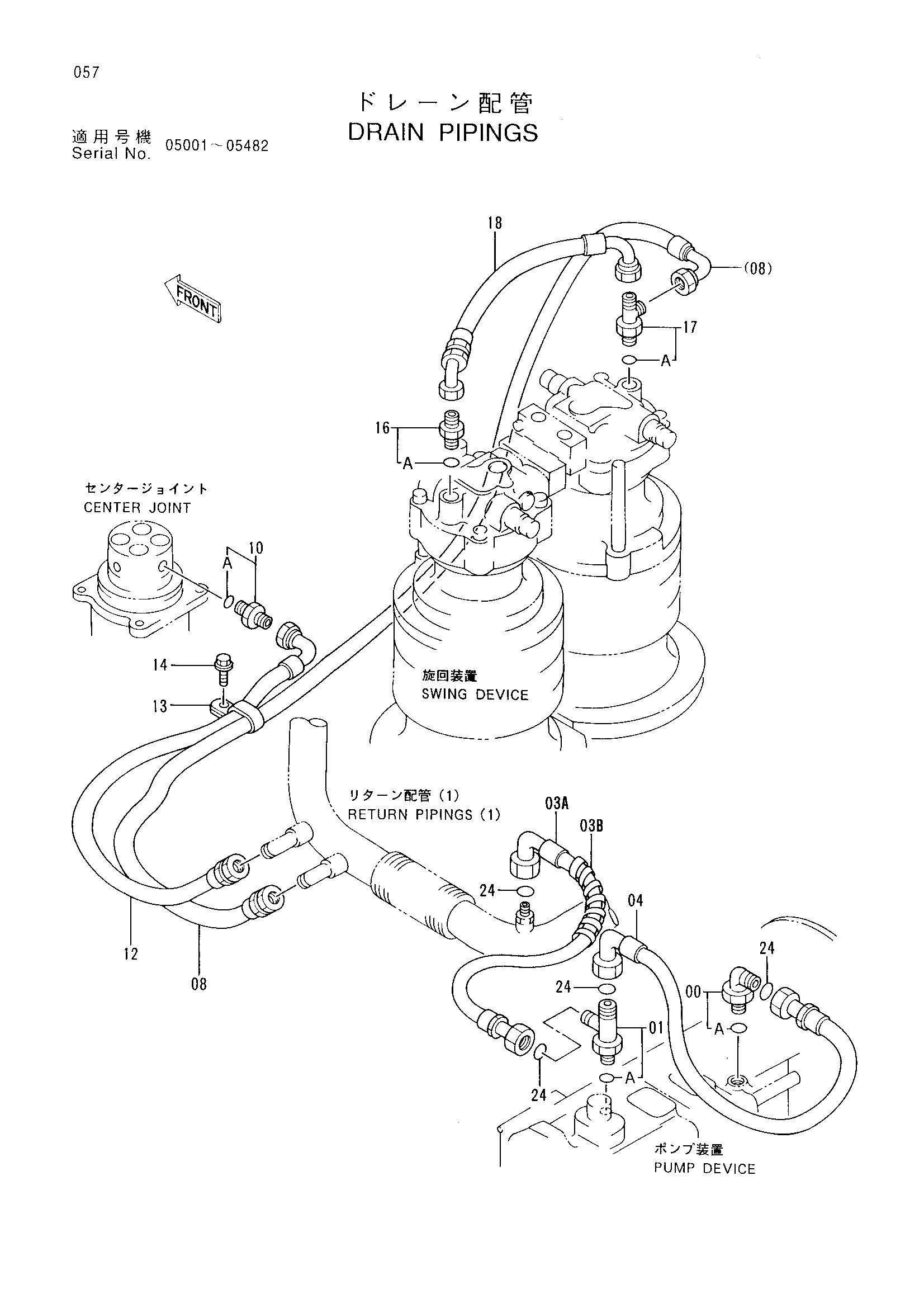

Заводская схема «Дренажный трубопроводы» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4218070 | Тройник | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03A | 4247572 | Шланг | 1 |
| 03B | 4044420 | Защитный кожух | 2 |
| 04 | 4292784 | Шланг | 1 |
| 08 | 4292786 | Шланг | 1 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4313161 | Шланг | 1 |
| 13 | 4190266 | Зажим | 1 |
| 14 | J011025 | Болт с шайбой | 1 |
| 16 | 4210361 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4217343 | Тройник | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4343216 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
