Основной трубопроводы (2) — HITACHI EX400-3

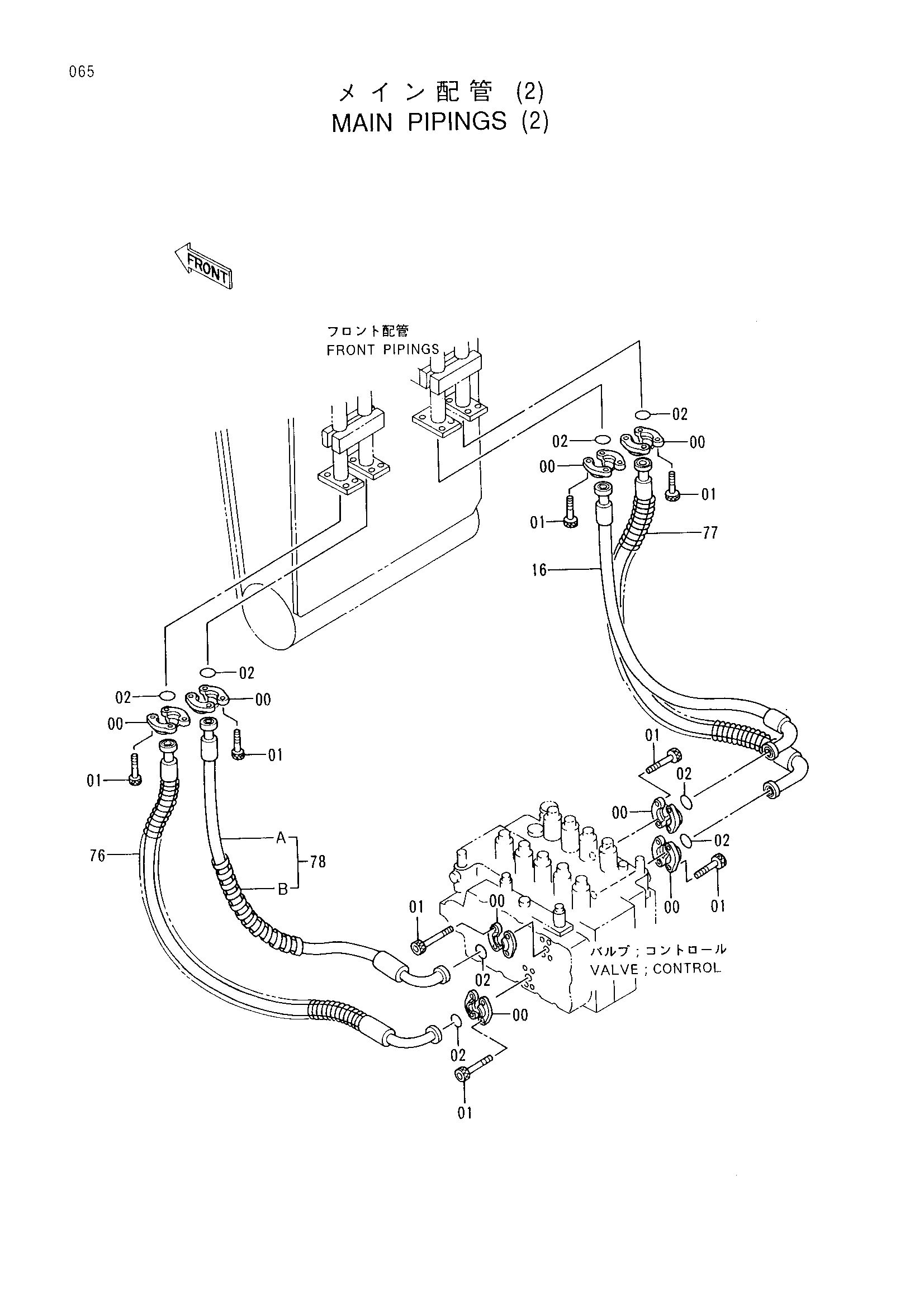

Заводская схема «Основной трубопроводы (2)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4089703	Разъёмный фланец	16
01	M341445	Болт с внутренним шестигранником	32
02	4508805	Уплотнительное кольцо	8
16	4316272	Шланг	1
76	4345281	Шланг (с защита)	1
77	4345280	Шланг (с защита)	1
78	9138716	Шланг (с защита)	1
78A	4308043	Шланг	1
78B	4044420	Защитный кожух	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
