Основной пипигс (1) — HITACHI EX400-3

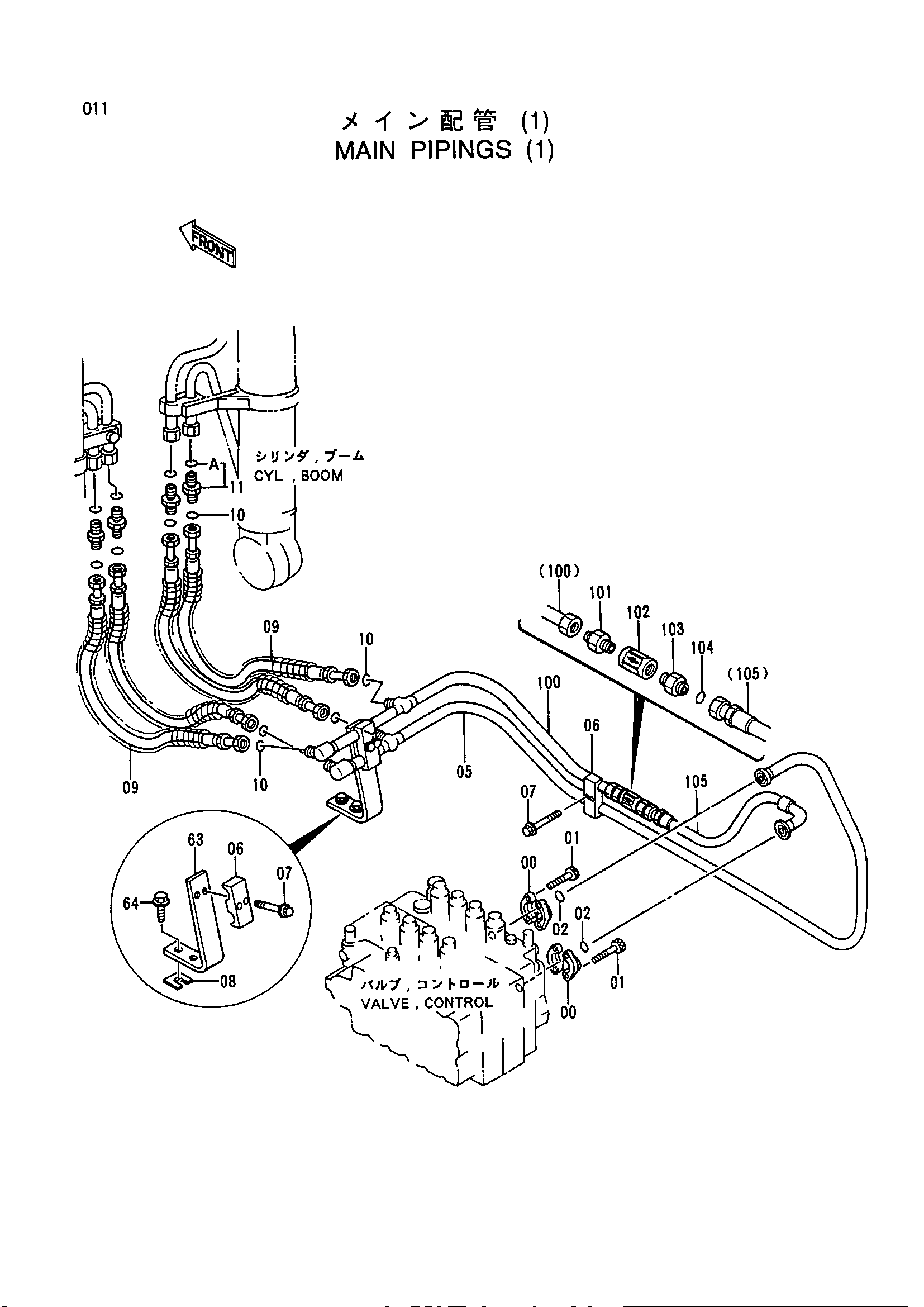

Заводская схема «Основной пипигс (1)» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4089703 | Разъёмный фланец | 4 |
| 01 | M341445 | Болт с внутренним шестигранником | 8 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 05 | 7026597 | Трубка | 1 |
| 06 | 4205816 | Хомут трубки | 2 |
| 07 | J011275 | Болт с шайбой | 4 |
| 08 | 4342680 | Пластина | 1 |
| 09 | 4373396 замена: 4308041 | Шланг | 4 |
| 10 | 4187328 | Уплотнительное кольцо | 8 |
| 11 | 4189535 | Адаптер | 4 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 3038898 | Кронштейн | 1 |
| 64 | J031240 | Болт с шайбой | 2 |
| 100 | 8062890 | Трубка | 1 |
| 101 | 4238881 | Адаптер | 1 |
| 102 | 4241767 | Клапан словретур | 1 |
| 103 | 4241768 | Адаптер | 1 |
| 104 | 4187329 | Уплотнительное кольцо | 1 |
| 105 | 4352076 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
