Крышка двигателя — HITACHI EX400-3

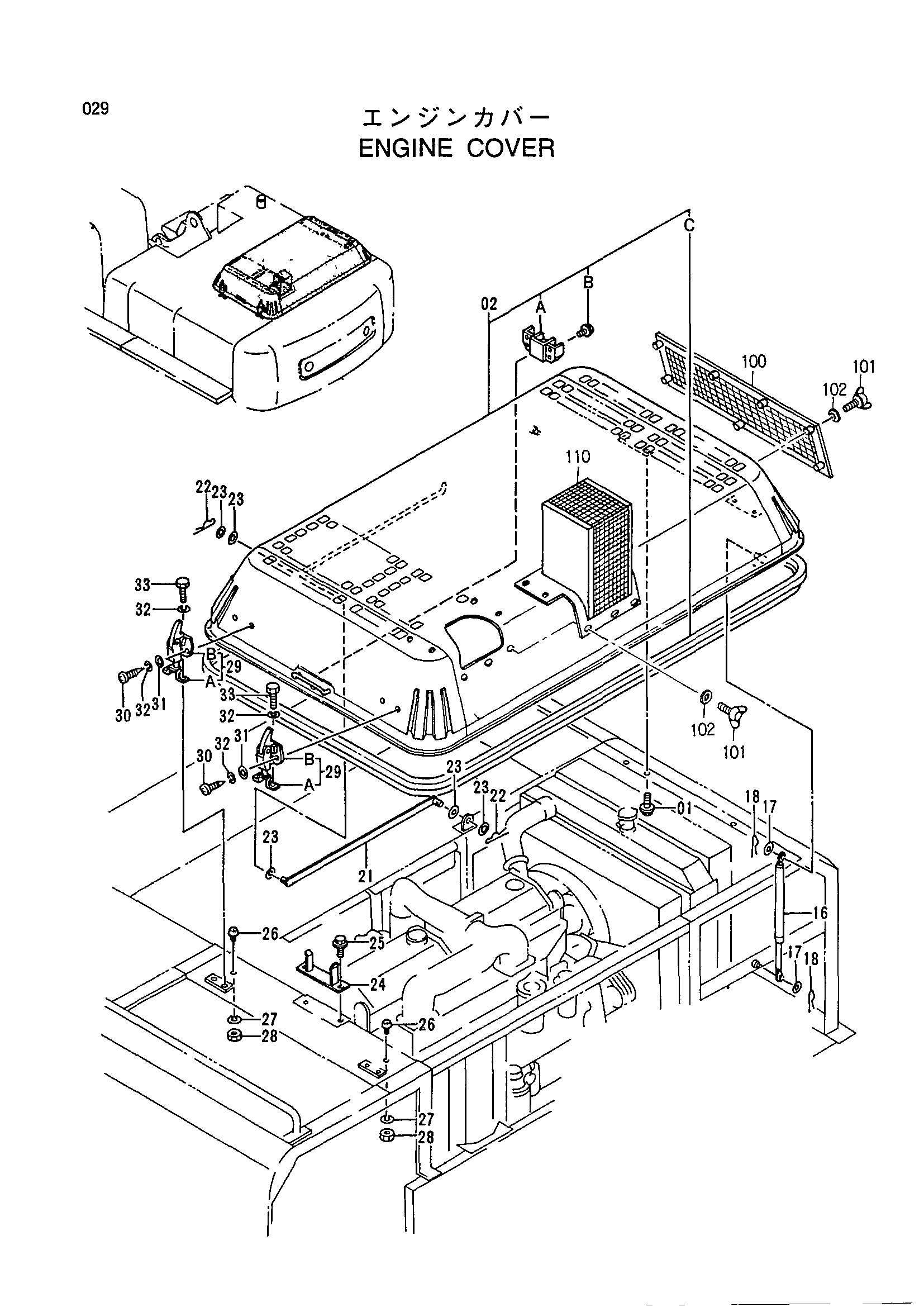

Заводская схема «Крышка двигателя» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021230 | Болт с шайбой | 4 |
| 02 | 4376315 | Крышка двигатель | 1 |
| 02A | 4290548 | Кронштейн | 1 |
| 02B | J010614 | Болт с шайбой | 4 |
| 02C | 4281004 | Резиновая прокладка | 1 |
| 16 | 4295860 | Гидроцилиндр | 2 |
| 17 | A590108 | Плоская шайба | 4 |
| 18 | 4022697 | Стопорный палец | 4 |
| 21 | 9737340 | Стойка | 1 |
| 22 | 4022701 | Стопорный палец | 2 |
| 23 | A590116 | Плоская шайба | 5 |
| 24 | 8061461 | Кронштейн | 1 |
| 25 | J031230 | Болт с шайбой | 2 |
| 26 | 4294508 | Ограничитель | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J950010 | Гайка | 2 |
| 29 | 4231749 | Защёлка | 2 |
| 29A | 3044291 | Защёлка | 1 |
| 29B | 3021131 | Анкхор | 1 |
| 30 | M430825 | Винт | 4 |
| 31 | A590108 | Плоская шайба | 4 |
| 32 | A590908 | Пружинная шайба | 8 |
| 33 | J900816 | Болт | 4 |
| 100 | 8066549 | Сетка | 1 |
| 101 | M360830 | Болт винг | 14 |
| 102 | A590108 | Плоская шайба | 14 |
| 110 | 7131987 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
