Автоматическая смазка трубопроводы рукоять — HITACHI EX400-3

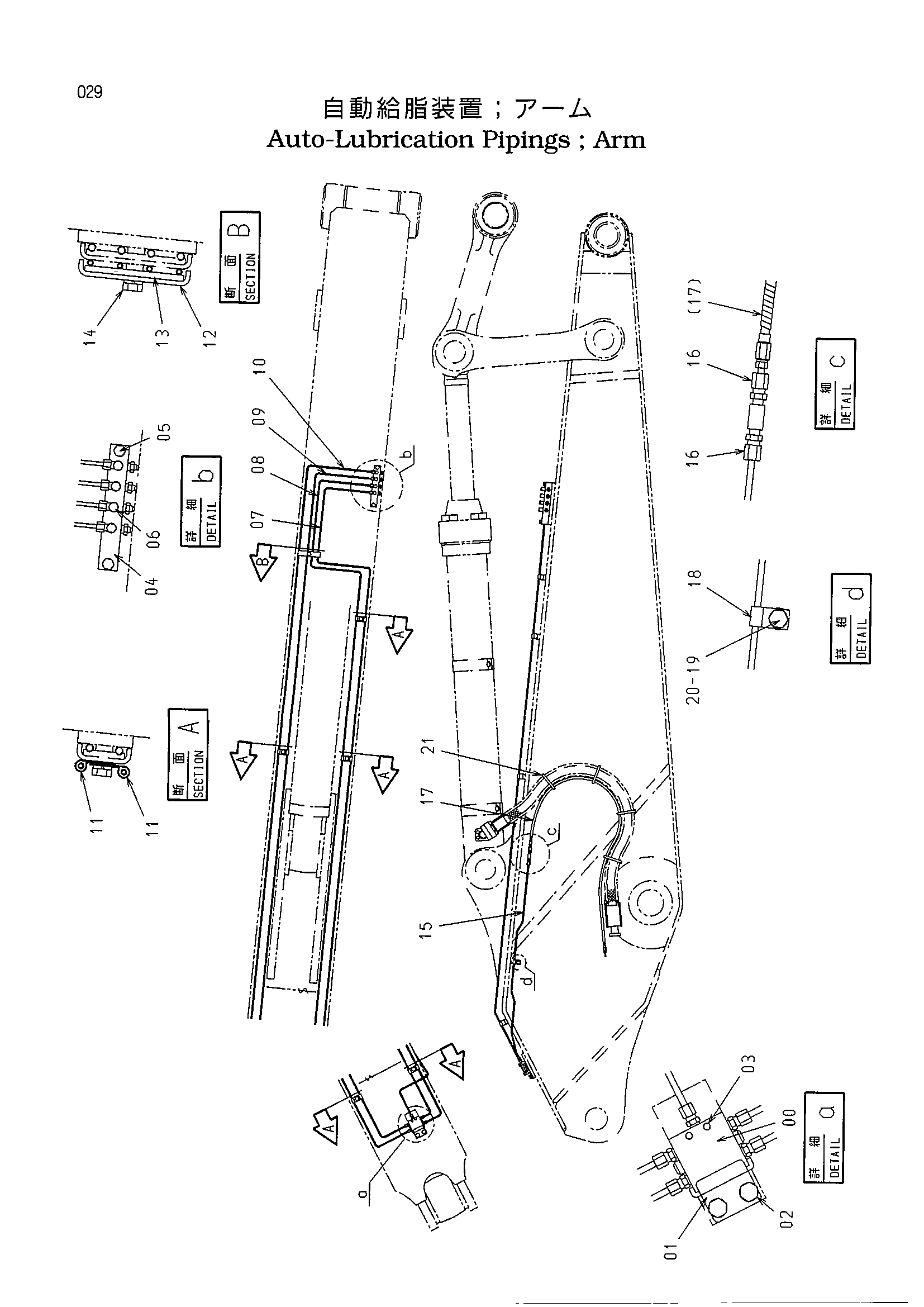

Заводская схема «Автоматическая смазка трубопроводы рукоять» для HITACHI EX400-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4381325 | Клапан | 1 |
| 01 | 4361320 | Кронштейн | 1 |
| 02 | J011016 | Болт с шайбой | 2 |
| 03 | J010640 | Болт с шайбой | 2 |
| 04 | 4381392 | Блок | 1 |
| 05 | J011045 | Болт с шайбой | 2 |
| 06 | 4381475 | Штуцер трубки | 4 |
| 07 | 4381057 | Трубка | 1 |
| 08 | 4381056 | Трубка | 1 |
| 09 | 4381055 | Трубка | 1 |
| 10 | 4381054 | Трубка | 1 |
| 11 | 4190276 | Зажим | 10 |
| 12 | 9736421 | Хомут | 1 |
| 13 | 4273721 | Резиновая прокладка | 1 |
| 14 | J011045 | Болт с шайбой | 1 |
| 15 | 4381053 | Трубка | 1 |
| 16 | 4352672 | Штуцер трубки | 2 |
| 17 | 4381394 | Шланг | 1 |
| 18 | 4190276 | Зажим | 1 |
| 19 | J901014 | Болт | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 21 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
