Грейфер ковш 0.8 — HITACHI EX400

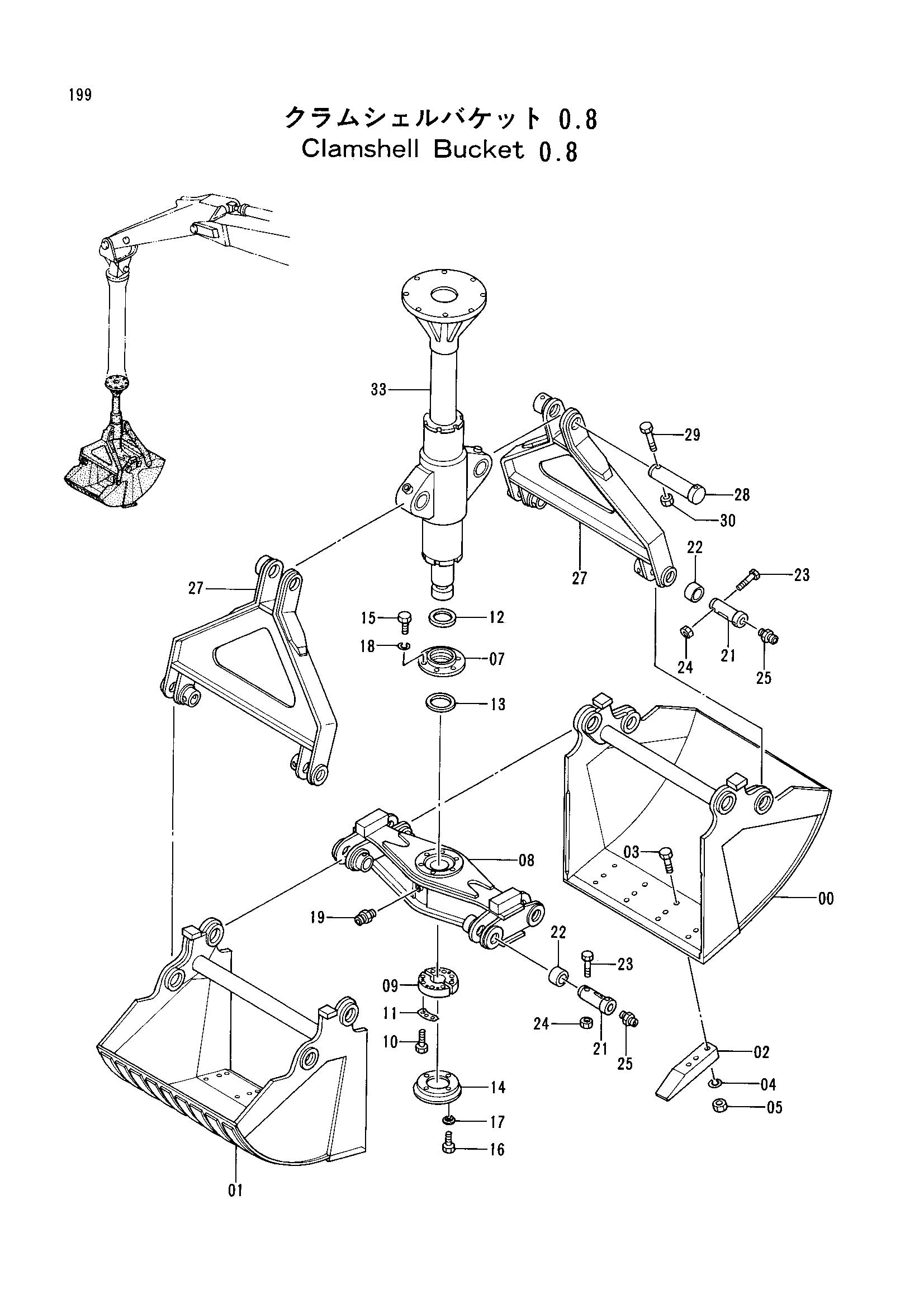

Заводская схема «Грейфер ковш 0.8» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4306321 | Схелл R | 1 |
| 01 | 4306322 | Схелл L | 1 |
| 02 | 4189209 | Зуб | 9 |
| 03 | 447167 | Болт | 27 |
| 04 | A590922 | Пружинная шайба | 27 |
| 05 | 452064 | Гайка | 27 |
| 07 | 4306323 | Крышка | 1 |
| 08 | 4306324 | Рама | 1 |
| 09 | 4306325 | Упорная пластина | 2 |
| 10 | M221680 | Болт | 8 |
| 11 | 4306326 | Ограничитель | 4 |
| 12 | 4085479 | Пылезащитное уплотнение | 1 |
| 13 | 955178 | Масляное уплотнение | 1 |
| 14 | 4306327 | Крышка | 1 |
| 15 | M211236 | Болт | 6 |
| 16 | M211265 | Болт | 4 |
| 17 | 4065034 | Уплотнительная шайба | 4 |
| 18 | A590912 | Пружинная шайба | 6 |
| 19 | J75481 | Пресс-маслёнка | 1 |
| 21 | 4189214 | Палец | 8 |
| 22 | 4128480 | Втулка | 8 |
| 23 | M221602 | Болт | 8 |
| 24 | J951016 | Гайка | 16 |
| 25 | J75481 | Пресс-маслёнка | 8 |
| 27 | 4306328 | Стойка | 2 |
| 28 | 4189216 | Палец | 2 |
| 29 | M221602 | Болт | 2 |
| 30 | J951016 | Гайка | 4 |
| 33 | 4306329 | Гидроцилиндр. грейфер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
