Масляный поддон и указатель уровня — HITACHI EX400

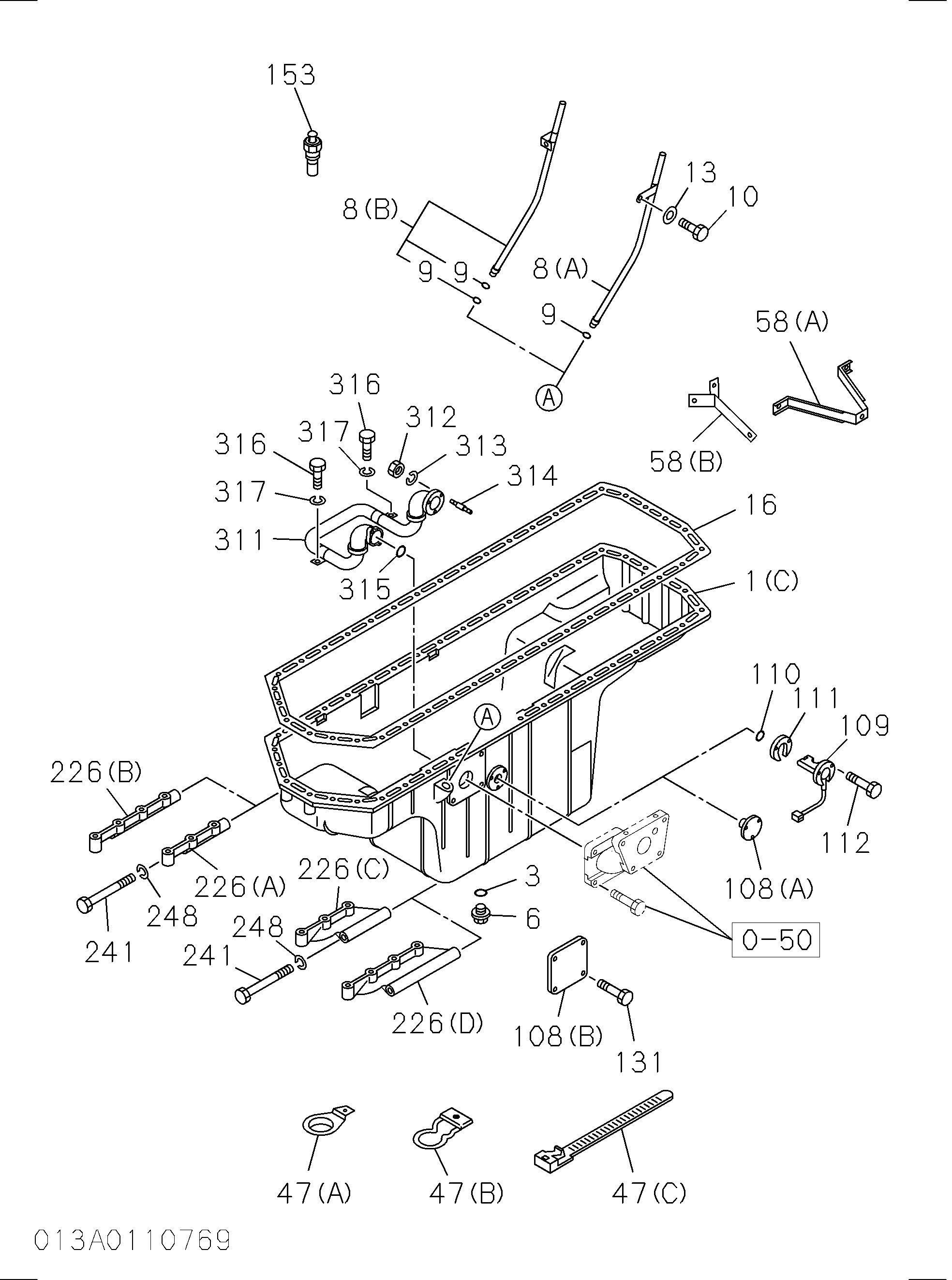

Заводская схема «Масляный поддон и указатель уровня» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(F) | 1113614330 | Поддон в сборе масляный | 1 |
| 1(G) | 1113614661 | Поддон в сборе масляный | 1 |
| 2(B) | 1117600581 | Указатель масляный уровень | 1 |
| 3 | 1096230580 | Прокладка дренажный пробка | 1 |
| 6 | 1096040220 | Пробка масляный дренажный | 1 |
| 8(A) | 1117661821 | Трубка направляющая, масляный указатель уровня | 1 |
| 9 | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 1 |
| 10 | 9019108160 | Болт направляющая трубка | 1 |
| 10 | 0500408160 | Болт направляющая трубка | 1 |
| 13 | 9091605080 | Шайба PL, направляющая трубка, масляный указатель уровня | 1 |
| 16 | 1113670640 | Прокладка масляный поддон TO C/BL | 1 |
| 16 | 1113670980 | Прокладка масляный поддон TO C/BL | 1 |
| 22 | 9091506100 | Шайба LK, масляный поддон | 11 |
| 23 | 9019310350 | Болт масляный поддон | 29 |
| 23 | 0500510350 | Болт масляный поддон | 29 |
| 23 | 9016560000 | Болт масляный поддон | 1 |
| 23 | 0168060000 | Болт масляный поддон | 1 |
| 23 | 9016560650 | Болт масляный поддон | 4 |
| 23 | 0168060650 | Болт масляный поддон | 4 |
| 23 | 9016660700 | Болт масляный поддон | 6 |
| 47(B) | 1113691150 | Зажим шланг, воздушный сапун | 1 |
| 58(A) | 1117691190 | Стойка направляющая трубка | 1 |
| 108(B) | 1113691340 | Крышка масляный поддон | 1 |
| 109 | 1824800280 | Выключатель масляный уровень | 1 |
| 109 | 8971193581 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 9019706280 | Болт SW, масляный уровень | 3 |
| 112 | 0501406280 | Болт SW, масляный уровень | 3 |
| 131 | 9019310200 | Болт крышка ноисе щиток | 4 |
| 151 | 9113692890 | Зажим водяной дренажный | 1 |
| 226(A) | 1113490960 | Стойка корпус TO масляный поддон | 1 |
| 226(C) | 1113490950 | Стойка корпус TO масляный поддон | 1 |
| 241 | 1090200081 | Болт стойка TO масляный поддон | 2 |
| 248 | 9091505140 | Шайба LK, стойка TO масляный поддон | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
