Бйпасс фильтр (двигатель масляный) — HITACHI EX400

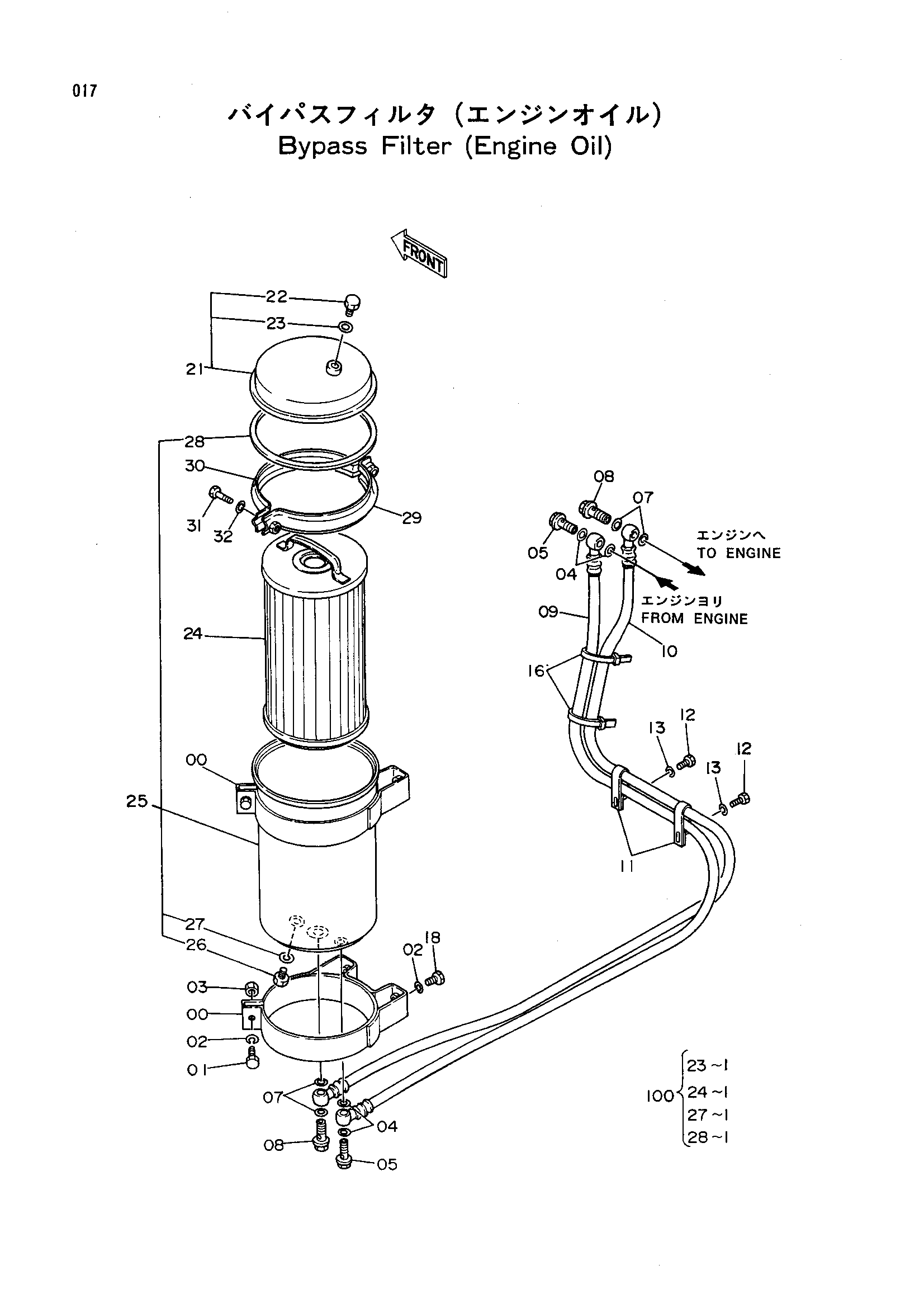

Заводская схема «Бйпасс фильтр (двигатель масляный)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4181807 | Кронштейн | 2 |
| 01 | J901030 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 6 |
| 03 | J950010 | Гайка | 2 |
| 04 | 4181810 | Манжета | 4 |
| 05 | 4181811 | Болт проушина | 2 |
| 07 | 4201868 | Манжета | 4 |
| 08 | 4201867 | Болт проушина | 2 |
| 09 | 4207130 | Шланг | 1 |
| 10 | 4207129 | Шланг | 1 |
| 11 | 4190282 | Зажим | 2 |
| 12 | J901018 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 18 | M111025 | Болт | 4 |
| 21-32 | 4207131 | Фильтр в сборе | 1 |
| 21 | 4208048 | Крышка | 1 |
| 22 | 4208049 | Пробка | 1 |
| 23 | 4208050 | Манжета | 1 |
| 25 | 4237655 | Корпус | 1 |
| 26 | 4208049 | Пробка | 1 |
| 27 | 4208050 | Манжета | 1 |
| 28 | 4208053 | Манжета | 1 |
| 29 | 4208054 | Лента | 1 |
| 30 | 4208055 | Лента | 1 |
| 31 | 4208056 | Болт | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
| 100 | 4225367 | Комплект элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
