Удлинённый рукоять 4.9M — HITACHI EX400

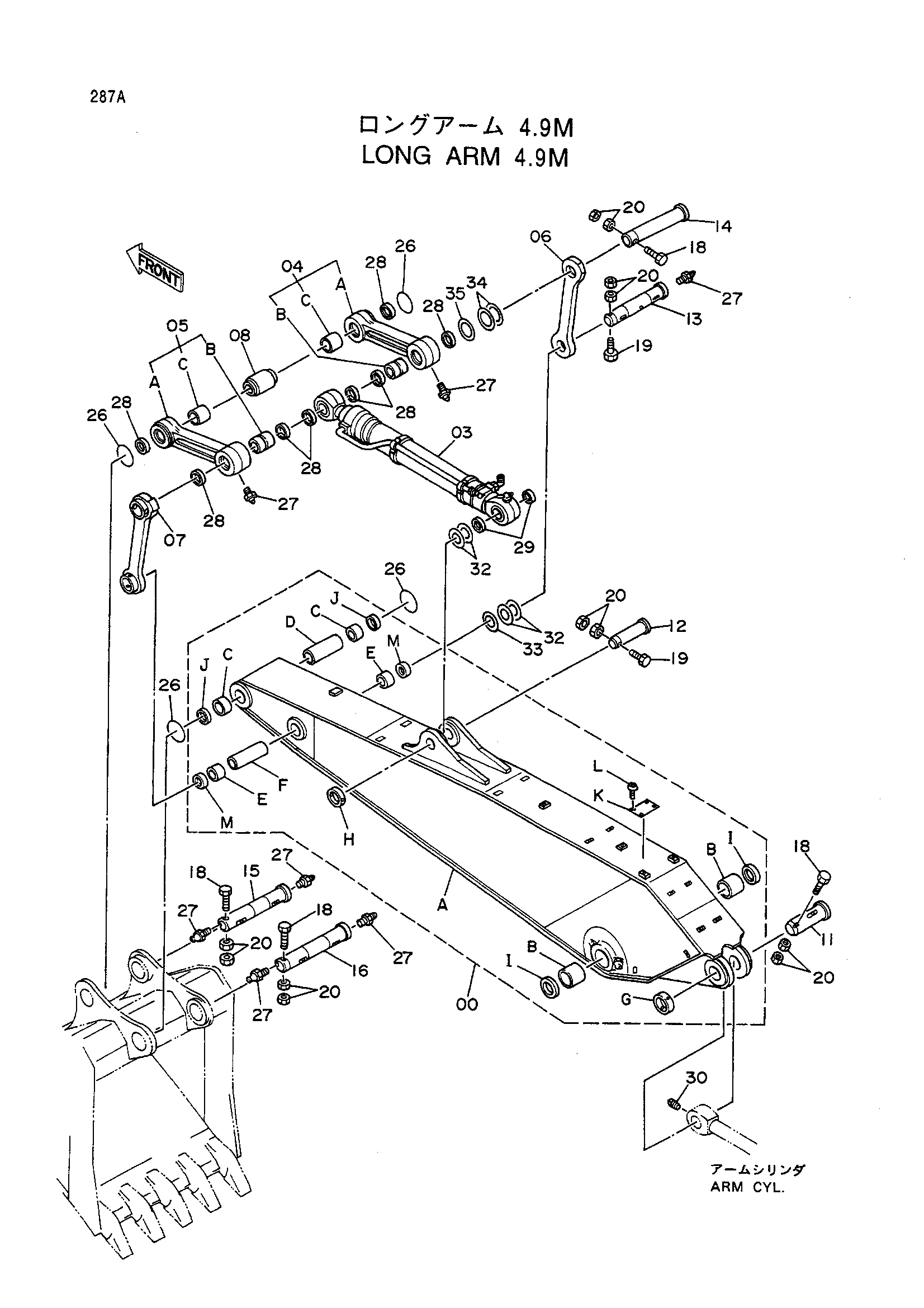

Заводская схема «Удлинённый рукоять 4.9M» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9086947	Рукоять в сборе	1
00A	5002432	Рукоять	1
00B	3041789	Втулка	2
00C	3026075	Втулка	2
00D	4143370	Проставка	1
00E	3026076	Втулка	2
00F	4143371	Проставка	1
00G	4205110	Ограничитель	1
00H	4067720	Ограничитель	1
00I	4086127	Пылезащитное уплотнение	2
00J	4074008	Пылезащитное уплотнение	2
00K	4222972	Информационная табличка	1
00L	M492564	Приводной винт	4
00M	4067901	Пылезащитное уплотнение	2
03	9099110	Гидроцилиндр ковша	1
04	8037697	Тяга в сборе	1
04A	2023924	Тяга	1
04B	3037259	Втулка	1
04C	3028854	Втулка	1
05	8037698	Тяга в сборе	1
05A	2023925	Тяга	1
05B	3037259	Втулка	1
05C	3028854	Втулка	1
06	3026104	Тяга	1
07	8026311	Тяга	1
08	4155763	Проставка	1
11	3046147 замена: 3054570	Палец	1
11	3054570	Палец	1
12	3026126	Палец	1
13	3037539	Палец	1
14	3037540	Палец	1
15	3041581	Палец	1
16	3041580	Палец	1
18	M222005	Болт	4
19	M222004	Болт	2
20	J951020	Гайка	12
26	4100180	Уплотнительное кольцо	4
27	J75481	Штуцер	7
28	4074008	Пылезащитное уплотнение	8
29	4067901	Пылезащитное уплотнение	2
30	94-2010	Пробка	1
32	4101281	Регулировочная шайба 1.6	4
33	4142950	Регулировочная шайба 2.3	1
34	4189839	Регулировочная шайба 1.6	2
35	4189838	Регулировочная шайба 2.3	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
